5-1 OCC聚焦调整
5-1-1 功能
调整OCC的聚焦（装配高度）。
5-1-2 使用模具
本项目中使用的模具如下所示。
OCC_FOCUS_AJUST_JIG_ASSY （40069017）
Rev1.00
MS 参数
5-2
5-1-3 操作
① 从菜单中选择“调整确认”－“确认OCC聚焦”，会显示以下对话框。
② 从“选择设备”的项目中，选择要调整的设备。
③ 选择好要调整的OCC后，在“设置照明值”项目中对角度照明及垂直照明的光量值进行调整。
Rev1.00
MS 参数
5-3

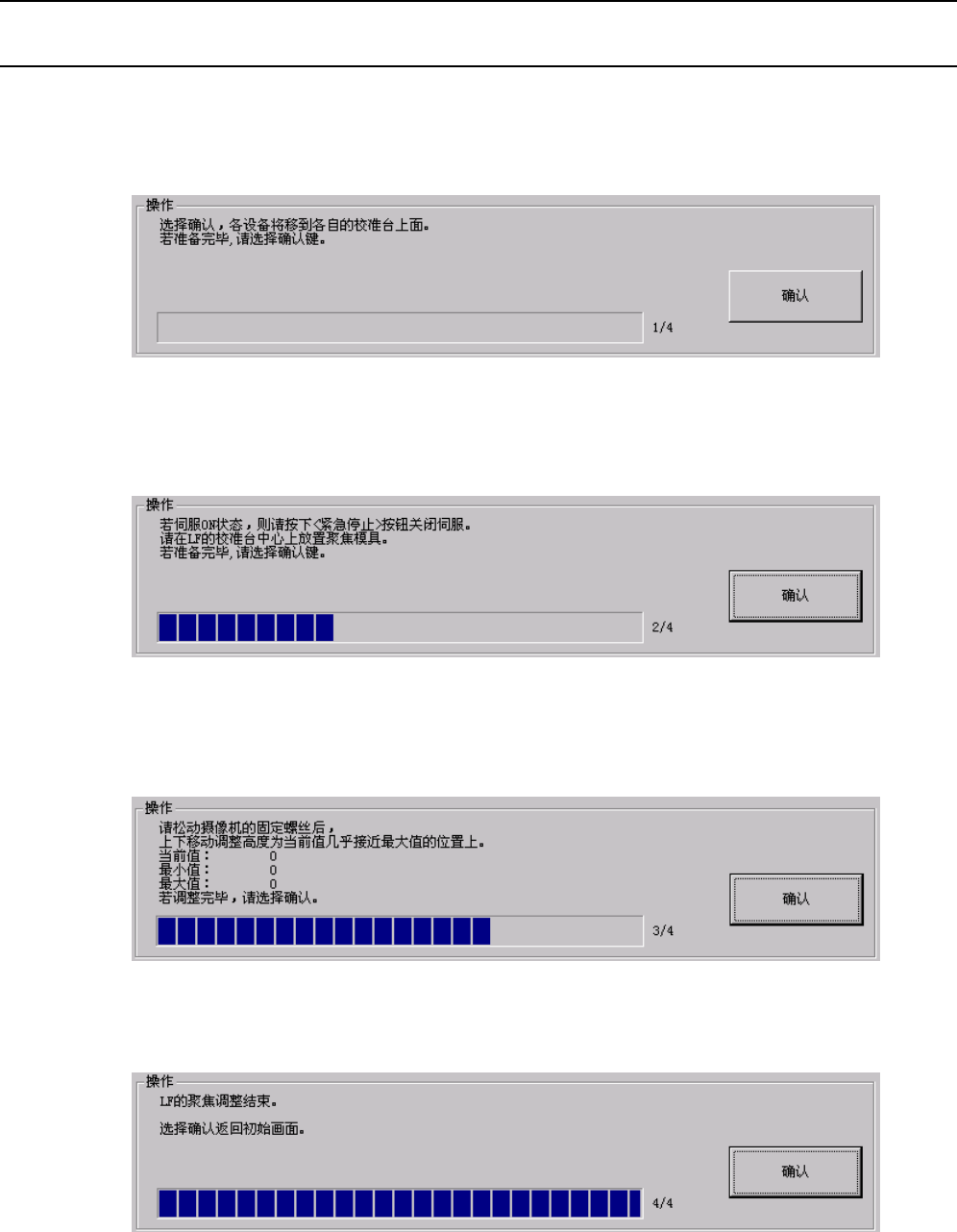

④ 设备选择、照明值的设置结束后，按下“操作”框内的“确认”按钮。选择“确认”按钮后，以OCC
基准移动到校准台上。
⑤ 设备移动到校准台附近时，将显示以下的操作内容。按紧急停止按钮，使伺服处于OFF状态后，
设置聚焦模具。
⑥ 松开用于固定OCC的螺丝，上下移动，将高度调整到当前值基本达到最大的位置上，调整完成
后，选择“确认”。
⑦ 选择“确认”后，会显示以下的操作内容。再选择“确认”，即返还初始画面。
