Rev1.00 MS 参数 5-3 ④ 设备选择、 照明值的设置结束后 ， 按下 “ 操作 ” 框内的 “ 确认 ” 按钮。 选择 “ 确认 ” 按钮后， 以 OCC 基准移动到校准台上。 ⑤ 设备移动到校准台附近时， 将显示以下的操作内容。 按紧急停止按钮， 使伺服处于 OFF 状态后， 设置聚焦模具。 ⑥ 松开用于固定 OCC 的螺丝， 上下移动， 将高度 调整到当前值基本达到最大的位置 上， 调整完 成 后，选择 “ 确认 ” 。…
Rev1.00
MS 参数
5-2
5-1-3 操作
① 从菜单中选择“调整确认”－“确认OCC聚焦”，会显示以下对话框。
② 从“选择设备”的项目中，选择要调整的设备。
③ 选择好要调整的OCC后，在“设置照明值”项目中对角度照明及垂直照明的光量值进行调整。
Rev1.00
MS 参数
5-3
④ 设备选择、照明值的设置结束后，按下“操作”框内的“确认”按钮。选择“确认”按钮后，以OCC
基准移动到校准台上。
⑤ 设备移动到校准台附近时，将显示以下的操作内容。按紧急停止按钮，使伺服处于OFF状态后，
设置聚焦模具。
⑥ 松开用于固定OCC的螺丝，上下移动，将高度调整到当前值基本达到最大的位置上，调整完成
后，选择“确认”。
⑦ 选择“确认”后，会显示以下的操作内容。再选择“确认”，即返还初始画面。
Rev1.00
MS 参数
5-4
5-2 VAC-CAL偏移量（真空校准偏移量）
5-2-1 功能
进行VAC-CAL（真空校准）装配位置的设置。
5-2-2 使用模具
本项目中不使用模具。
5-2-3 操作

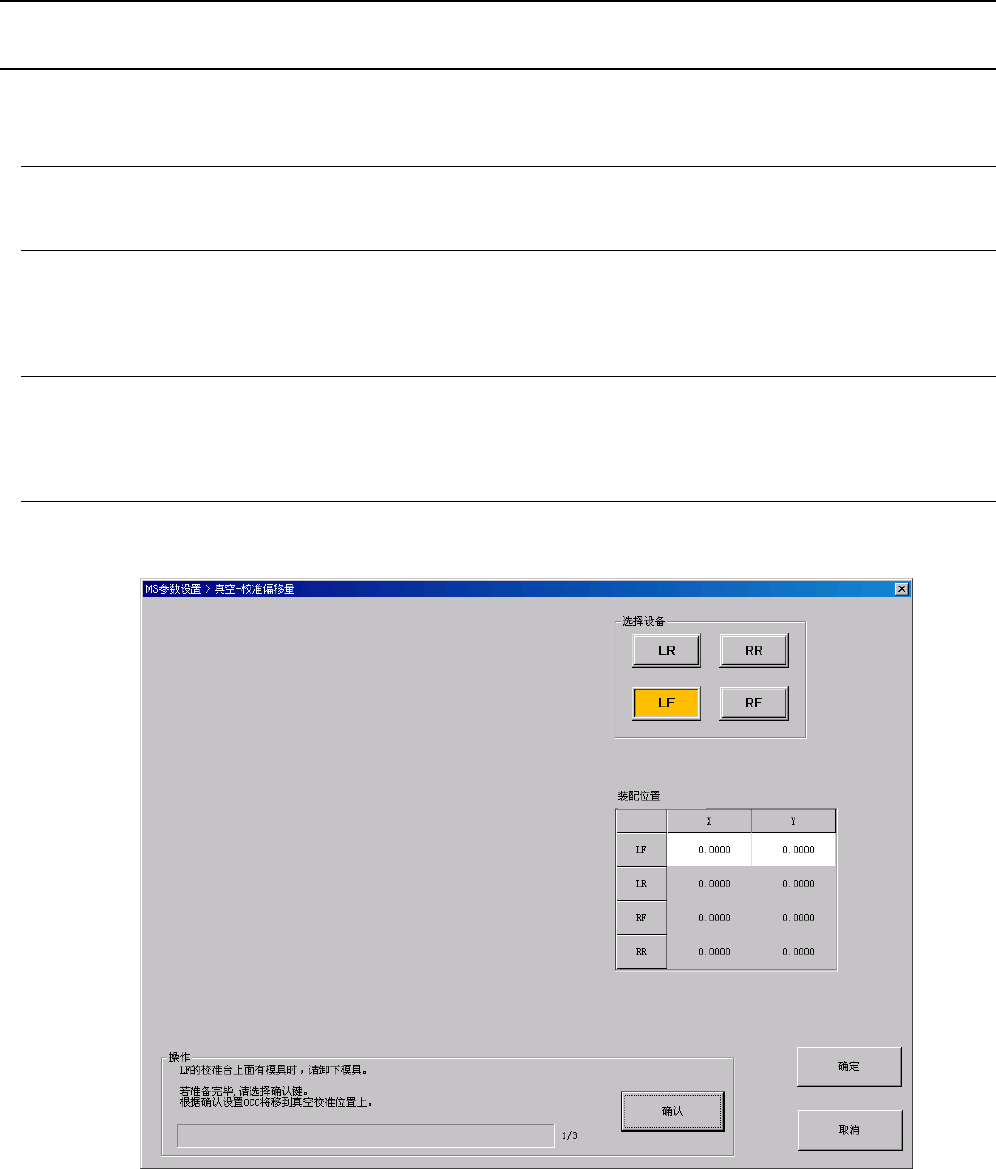

① 从菜单中选择“调整确认（C）”－“真空-校准偏移量（V）”，会显示以下对话框。
