5 SWS 任务 《用户手册》 SIPLACE 晶圆系统 （SWS）
5.9 控制部件和显示屏 版本 04/2018
100
5.9.3 控制部件的人体工程学布局
第 98 页的图 5.9 - 1 提供了控制部件的位置总览。 这些控制部件可分成以下组别：
– LCD 触摸屏
–键盘
– EMERGENCY STOP （急停）按钮
–主开关
5.9.3.1 控制面板上的控制部件
两个操作员面板具有相同的控制功能。
显示器和键盘
SIPLACE 晶圆系统连接有显示器和键盘。
主开关
主电源开关是电源模块中的一部分。 把它安排在这里是因为只有在维修和预防性维护工作中会用
到它，所以不需要频繁使用。
《用户手册》 SIPLACE 晶圆系统 （SWS） 5 SWS 任务
版本 04/2018 5.10 打开和关闭
101
5.10 打开和关闭
5.10.1 打开 SWS
首先打开 SIPLACE CA4 V2 的所有现有 SWS 模块。
模块启动中。 只要贴片机还没有启动，SWS 模块的显示屏上就会出现一条错误信息，指出
安全电路未被闭合。 5
启动贴片机。
工作站计算机将启动。 5
一旦贴片机被启动并按下了 Start （启动）按钮，关于安全电路未闭合的错误消息将从 SWS 的显
示器上消失。 初始化 SWS 模块。
初始化过程完成后 SWS 就已准备就绪可以操作并处于待机状态。
5.10.2 关闭 SWS
关闭 SWS
完成所有 SWS 模块中的工作进程。
选择设置 -> 关闭机器。
SWS GUI 和 Linux 将正确关闭。 5
在主开关处关闭 SWS。
如有需要，请为其他所有 SWS 模块重复这个操作。
5 SWS 任务 《用户手册》 SIPLACE 晶圆系统 （SWS）
5.11 用户界面 版本 04/2018
102
5.11 用户界面

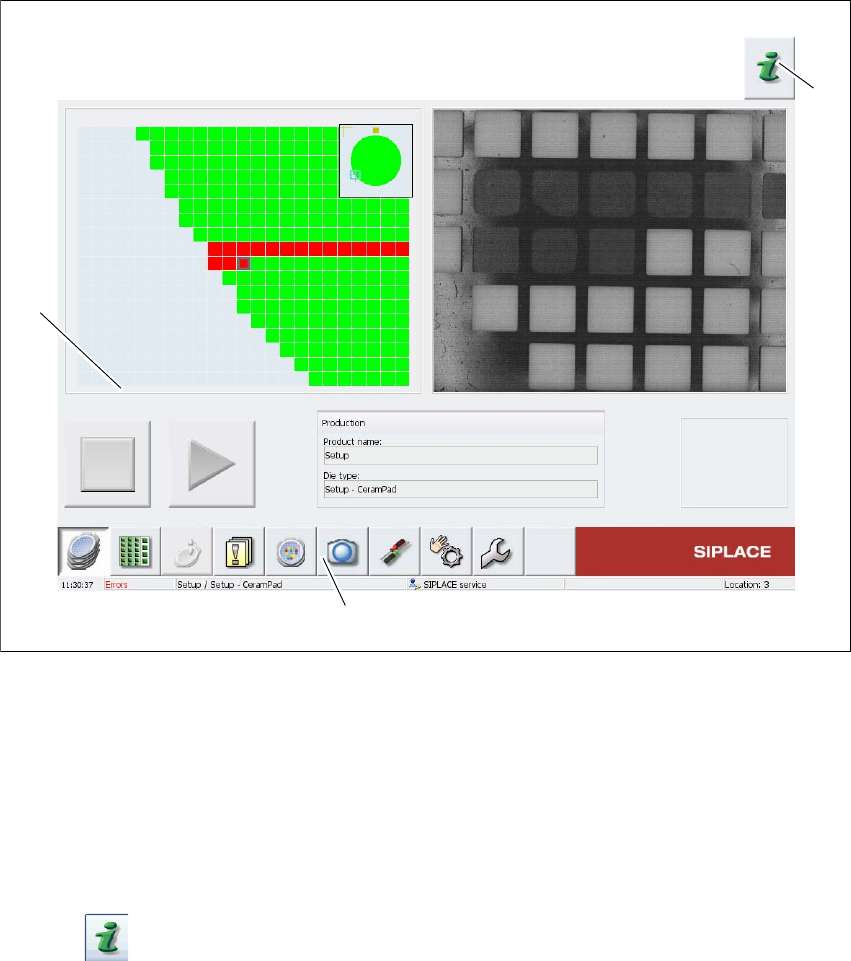

SWS GUI 是 SIPLACE 晶圆系统 (SWS) 的用户界面。 启动 SIPLACE 晶圆系统后，SWS GUI 主
视图将自动打开。
5
图 5.11 - 1 SWS GUI 的主视图
图例
(1) 帮助系统
(2) 功能工具栏
(3) 任务和显示部分
有关 SWS GUI 的更多信息，请参考与上下文相关的 “ 联机帮助 ”。
单击 帮助系统 (1) 图标以打开与上下文相关的 “ 联机帮助 ” 功能。
使用 “ 内容表 ”、“ 索引 ” 和 “ 搜索功能 ” 来查看 “ 联机帮助 ” 的内容。
(3)
(2)
(1)
