《用户手册》 SIPLACE 晶圆系统 （SWS） 1 介绍 版本 04/2018 1.2 功能说明 17 1.2.2 基本 SWS 功能 主要晶粒处理元件为晶圆台、晶 圆盘升降机、推送系统、倒装单元 和装有相应 SWS 软件的控制 单元。 带有相应晶粒的晶圆从晶圆盘中 被取出，然后被固定在晶圆台上。 晶圆 台使用推送系统贴装晶粒 （此系统将晶粒从晶圆料膜中释放 出来） ，然后把它转送到倒装单元。 然后，倒装单元使用两种不同功 能处理晶…
1 介绍 《用户手册》 SIPLACE 晶圆系统 （SWS）
1.2 功能说明 版本 04/2018
16
1.2 功能说明
1.2.1 SIPLACE 晶圆系统 （SWS）功能
新型 SWS 提供了一个全自动的晶圆和芯片处理系统。 它被完全集成到 SIPLACE CA4 V2 的装配
位置。 每个装配位置可以 （有限制）安装一个 SWS 或一个 X 料台。
对 SIPLACE 而言 SWS 的运作和一个供料器类似，它可以将晶粒从晶圆转送到一个单一、固定的
贴片头拾取位置。 贴片头从 SWS 拾取晶粒并将其贴装到印制板上，如同处理 SMD 一样。
在 SIPLACE Pro 中 SWS 将显示为一种具有特殊供料器类型的 X 料台。 其编程与 SIPLACE CA4
V2 的编程相同。 晶粒处理编程将在 SWS 上的一个独立终端中完成。 需要编程的主要参数如下：
– 晶圆盘类型
– 晶圆框类型
– 晶圆和晶粒的尺寸
– 晶粒识别
– 晶粒推送参数
– SIPLACE Pro 链接
《用户手册》 SIPLACE 晶圆系统 （SWS） 1 介绍
版本 04/2018 1.2 功能说明
17
1.2.2 基本 SWS 功能
主要晶粒处理元件为晶圆台、晶圆盘升降机、推送系统、倒装单元和装有相应 SWS 软件的控制
单元。
带有相应晶粒的晶圆从晶圆盘中被取出，然后被固定在晶圆台上。 晶圆台使用推送系统贴装晶粒
（此系统将晶粒从晶圆料膜中释放出来），然后把它转送到倒装单元。
然后，倒装单元使用两种不同功能处理晶粒。
– 倒装单元将晶粒旋转 180° 让其可以被贴片头拾取。
或 1
– 倒装单元将晶粒转送给晶粒贴附单元。 贴片头接近此晶粒并将晶粒贴装在印制板上，贴装位
置与晶粒在晶圆中的位置相同。
SIPLACE CA4 V2 使用高精密 SIPLACE 贴片头，该贴片头经过专门挑选，具有高精确度，能够
满足常规条件和限制条件下的所有要求 （有关限制的详细信息，请参阅 “ 交付与服务范围 ”）。
1
为支持全范围的处理导向型功能，以下选项可供选择：
– 线性浸渍单元
– 晶粒贴附单元
– 条形码扫描仪
– 晶圆拉伸器
– 检验相机
请注意
SWS 中所有可移动的定位轴都为伺服轴！
1 介绍 《用户手册》 SIPLACE 晶圆系统 （SWS）
1.2 功能说明 版本 04/2018
18
1.2.3 基本晶粒呈现处理
由 SWS 支持的基本晶粒呈现处理可以划分为 3 个主要步骤：
– 推送前的晶粒识别和定位 （包括墨点识别）
– 推送处理
– 晶粒贴附或倒装片处理。
1

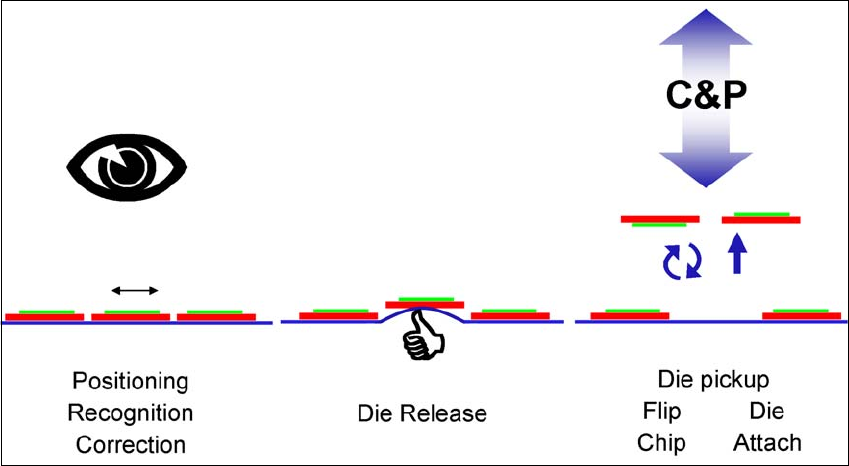

图 1.2 - 1 基本晶粒呈现处理 （基本原则）
处理晶粒主要有两种方式：
– 倒装片处理
– 晶粒贴附处理
