前言
本书概要
本操作手册讲解 JM-10 的生产操作方法。
学习掌握本书内容后，即可使用已制作的生产程序，进行基板生产。
有关生产程序制作、其他机械功能的详细说明，请参见附件 CD-ROM『JM-10 使用说明书』。
关于标示
● 菜单名、命令名等用「」标示。
菜单名等连续时用“／”标示。
例如：「文件」／「打开」。
● 固有名词用“ ”标示。
● 键名用[ ] 标示。
例如：[ESC] 、[ENTER]
● 手册名用『』标示。
例如：『JM-10 使用说明书』
● 有关联的复数名称略去共同文字部分以 “/” 标示
例如：KE-3010 及 KE-3020V → KE-3010/3020V
Windows XP 及 Windows 7 → Windows XP/7
本书的构成
● 第 1 章 装置概要
讲解本装置的构成及概要。
● 第 2 章 操作程序
讲解投入电源到生产的流程。
● 第 3 章 生产时的各项处理
针对生产中常见的错误问题，讲解其原因和解决方法。
※ 本书未刊载的内容，请参见附件 CD-ROM『JM-10 使用说明书』。
S-1
操作手册

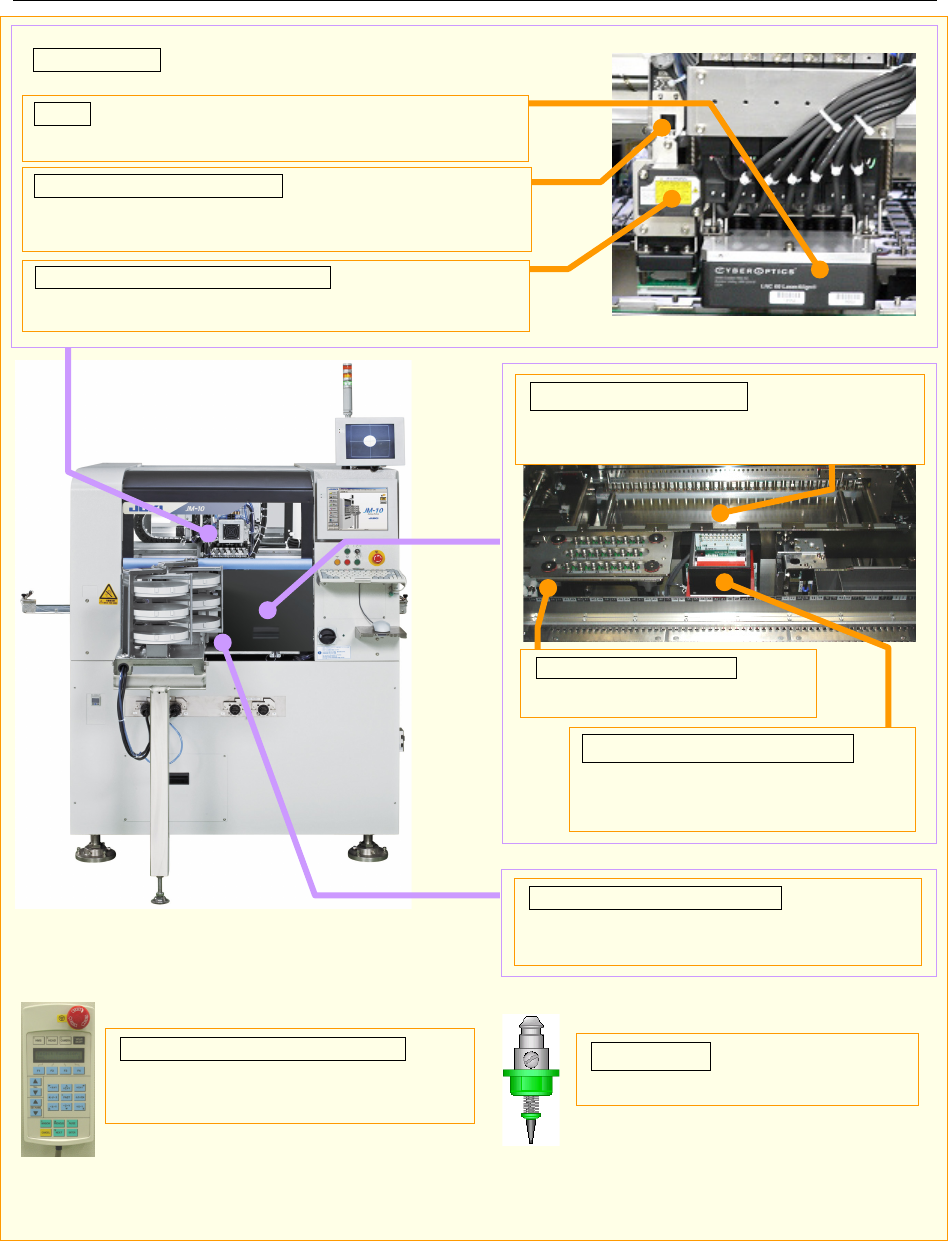

单元名称
贴片头（
Head
）
吸取元件、确定中心、进行贴片。（6 个轴）
HOD（Handheld Operating Device）
在各单元（OCC 等）需要对准基板的贴片坐
标位置（进行示教）等时使用此操作盘。
送料器台架（Feeder Bank）
各种元件供给装置的底盘。
ATC（AutoToolChanger）
存放吸嘴的单元。*照片是标准型
支撑台（SupportTable）
支撑基板用的台子。
使用支撑销，防止基板弯翘，提高稳定性。
VCS （Vision Centering System）
用摄像机拍摄元件，进行定心，检测引脚
弯曲等。(选项)
吸嘴（Nozzle）
安装在贴片头前端吸取元件用的单元。
LNC60
为求取元件中心(定中心)的激光功能。
OCC（OffsetCorrectionCamera）
用于确认基板上的标记、对准贴片坐标位置的摄像机。
兼有坏板标记传感器的功能
。
HMS（Height Measurement System）
主要用于测量基板或元件高度的传感器。
S-2
操作手册
1
装置概要
1-1
本装置概要
本装置，是用于在焊接印刷电路板、或在涂抹粘胶剂的电子电路基板上贴装表面贴装元件或插入元
件的装置。Head 从元件供给装置吸取元件，通过 LNC60 激光识别、及 VCS 图像识别（选购项）
求出元件的中心之后，把元件贴装到程序指定的基板坐标上。
1-2
本装置的构成
① 监视器 示教用的监视器。可显示摄像机拍
摄到的图像。
② LCD
液晶显示器。可显示各种操作画面。
本
LCD
为触摸屏。
③
操作面板
集中了各种装置的操作按钮。
(
请参
见下列
“
操作面板
”)
④
安全盖
在生产过程中等装置运行时打开安
全盖时，会进入 Servo Free
状 态（ 切
断伺服马达电源
），立即停止运转。
⑤ 键盘
鼠标器
用于操作 LCD 上显示的各种画面。
⑥
主开关
接通、切断装置的电源。
⑦ HOD 对准摄像机拍摄的图像位置，进行
示教。
*
操作面板
*
<前面的操作面板> <后面的操作面板>
号码
开关 英文名称 中文名称 功 能
1
Start 开始 开始开关。用于执行生产动作等时。
2
Maintenance
Key
维护健
此开关可切换生产模式（钥匙横向）、维护模式（钥匙
竖向）。
3
Origin
返回原点 进行返回原点。
4
Pause/Stop
暂停，停止
停止生产。
按一次为暂停，再按一次为结束。
5
Single cycle 单次循环
生产一块基板即结束生产时，按此开关。
再按一次为解除本模式。
6
Emergency 紧急停止
紧急停止开关。
用于装置出现异常动作、或有危及人体的可能、需要
急刹车时。向箭头方向旋转，即可恢复。
⑦
⑥
②
③
④
⑤
①
