操作手册 〈顺序 3 〉设置支撑销。 ① 按照基板形状在支撑台上设置支撑销。 ② 从生产画面的菜单栏选择 [ 支援生产 ]-[ 简易准备 ] 。 ③ 显示简易准备画面。 * 请确认支撑销下面没有沾上芯片。 * 设置支撑销时，对双面贴装要格外注意， 不可使销碰到基板下面已经完成贴片的 元件。 支撑台 请选择「个别控制」 。 支撑销 2-7
操作手册
步骤 5

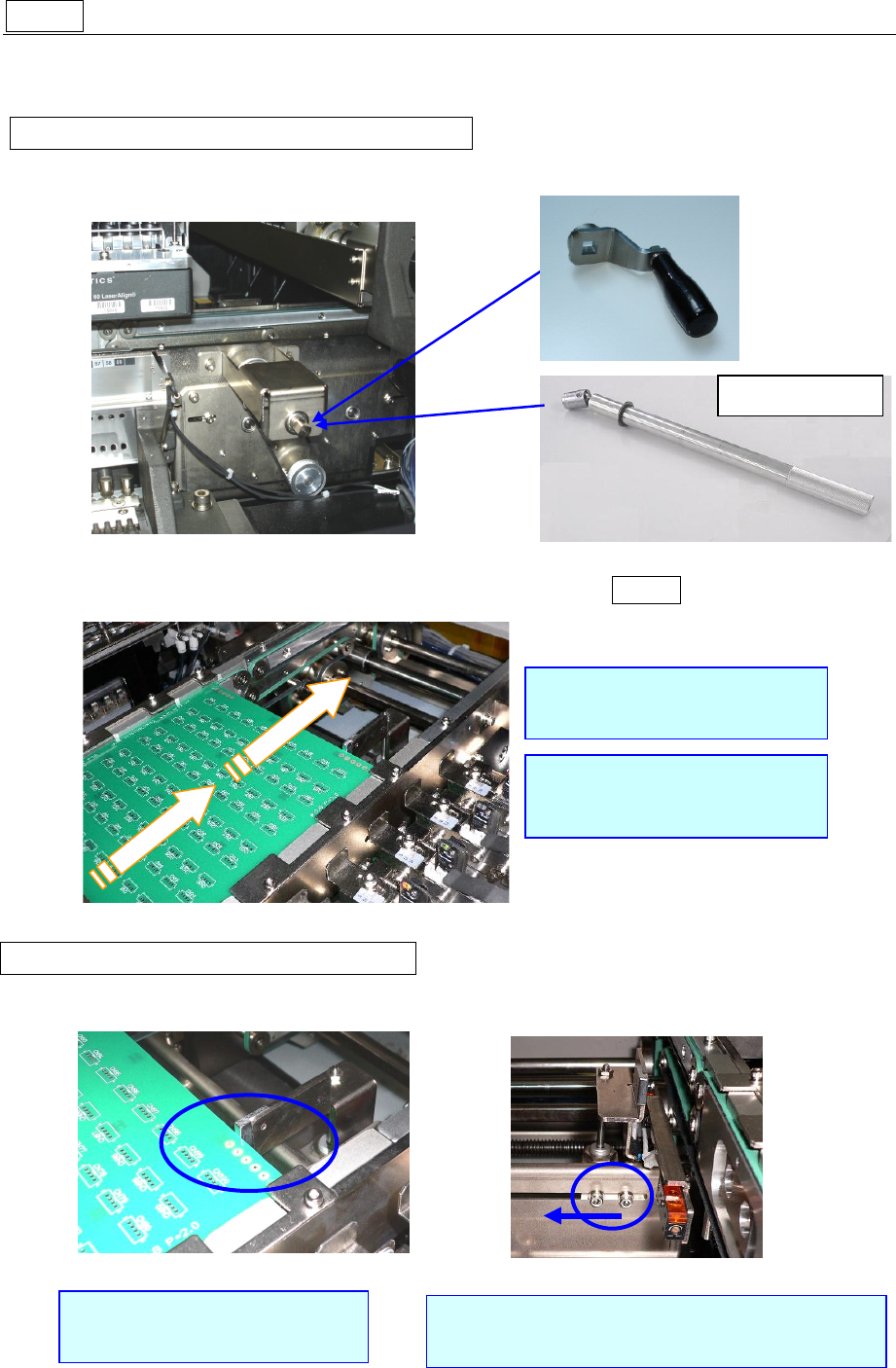

设置生产基板
基板尺寸有变化时，需要调整传送宽度。
〈顺序 1〉按基板宽度调整传送轨道的宽度。
① 把手柄插入手柄轴。
②
转动手柄，按使用的基板宽度，把传送轨道的宽度调整好（参见
步骤 3
）。
〈顺序 2〉确认、调整停止挡块的位置。
① 确认停止挡块的位置。
请确认基板在整个传送轨道上
移动流畅无阻。
基板和轨道的间隔调整为
0.5～1mm。
圆型供料器用
确认基板顶住挡块时，是否稳
定。
若因挡块碰到基板缺口、不稳定时，请拧松螺丝，
调整挡块位置。
2-6
操作手册

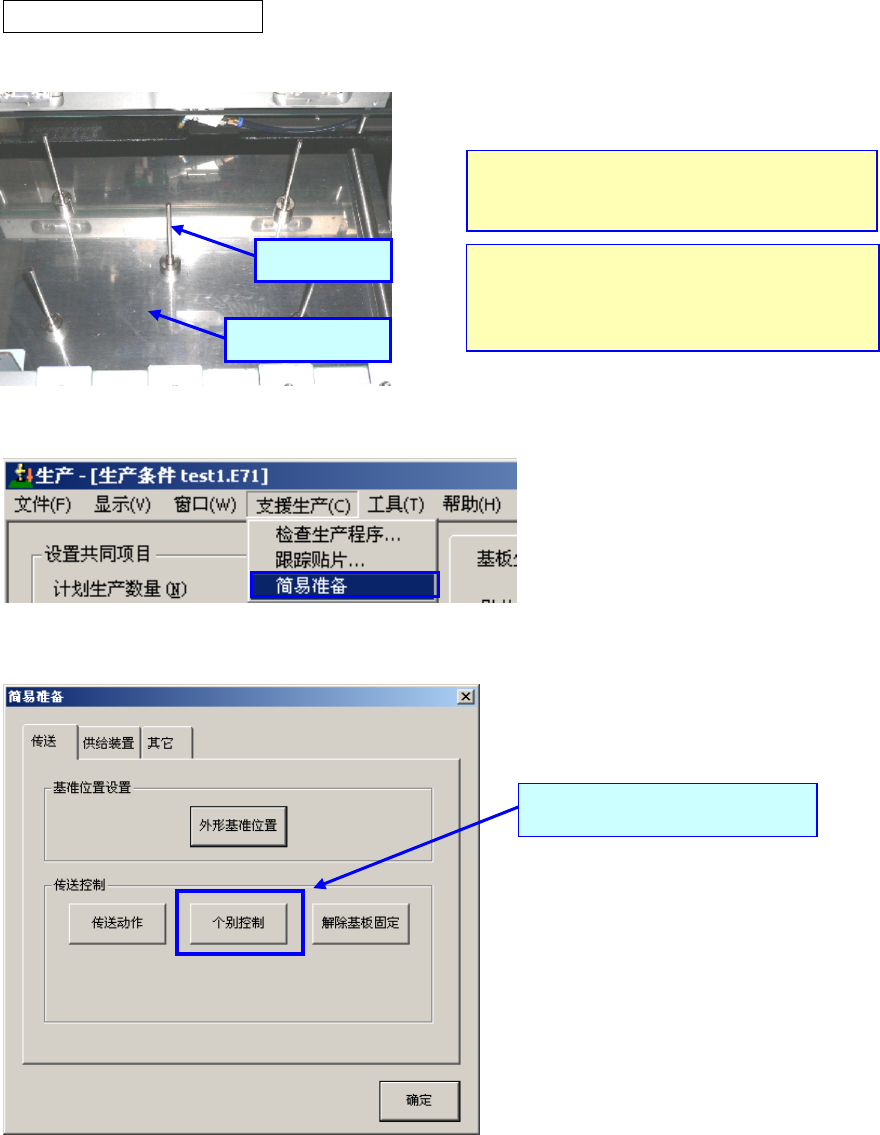

〈顺序 3〉设置支撑销。
① 按照基板形状在支撑台上设置支撑销。
② 从生产画面的菜单栏选择[支援生产]-[简易准备]。
③ 显示简易准备画面。
* 请确认支撑销下面没有沾上芯片。
*设置支撑销时，对双面贴装要格外注意，
不可使销碰到基板下面已经完成贴片的
元件。
支撑台
请选择「个别控制」。
支撑销
2-7
操作手册

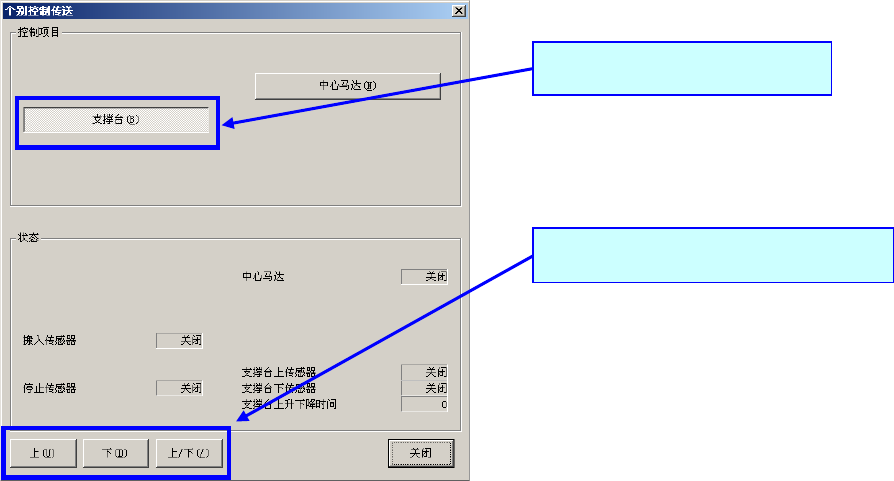

④ 将基板放置在传送装置上以后，启动传送个别控制画面的「支撑台」。
⑤ 请确认支撑销的位置。另外，请用手从上方轻轻按压基板，确认基板已被支撑销支撑住。
1.请选择「支撑台」。
2.请进行操作使支撑台上升、下降。
2-8
