操作手册 〈顺序 4 〉确认基板传送的状态。 ① 请在传入一侧安放基板，并通过连续动作确认基板可顺畅地流动。 ② 显示传送控制画面。 请在简易准备画面里选择 「传 送动作」 。 1. 请选择「基板搬进（外形 基 准 ）」。 2. 请按下「执行」 。 使基板搬入·固定。 选择「基板搬出」并按「执行」后， 即可搬出基板。 2-9
操作手册
④ 将基板放置在传送装置上以后，启动传送个别控制画面的「支撑台」。
⑤ 请确认支撑销的位置。另外，请用手从上方轻轻按压基板，确认基板已被支撑销支撑住。
1.请选择「支撑台」。
2.请进行操作使支撑台上升、下降。
2-8
操作手册
〈顺序 4〉确认基板传送的状态。
① 请在传入一侧安放基板，并通过连续动作确认基板可顺畅地流动。

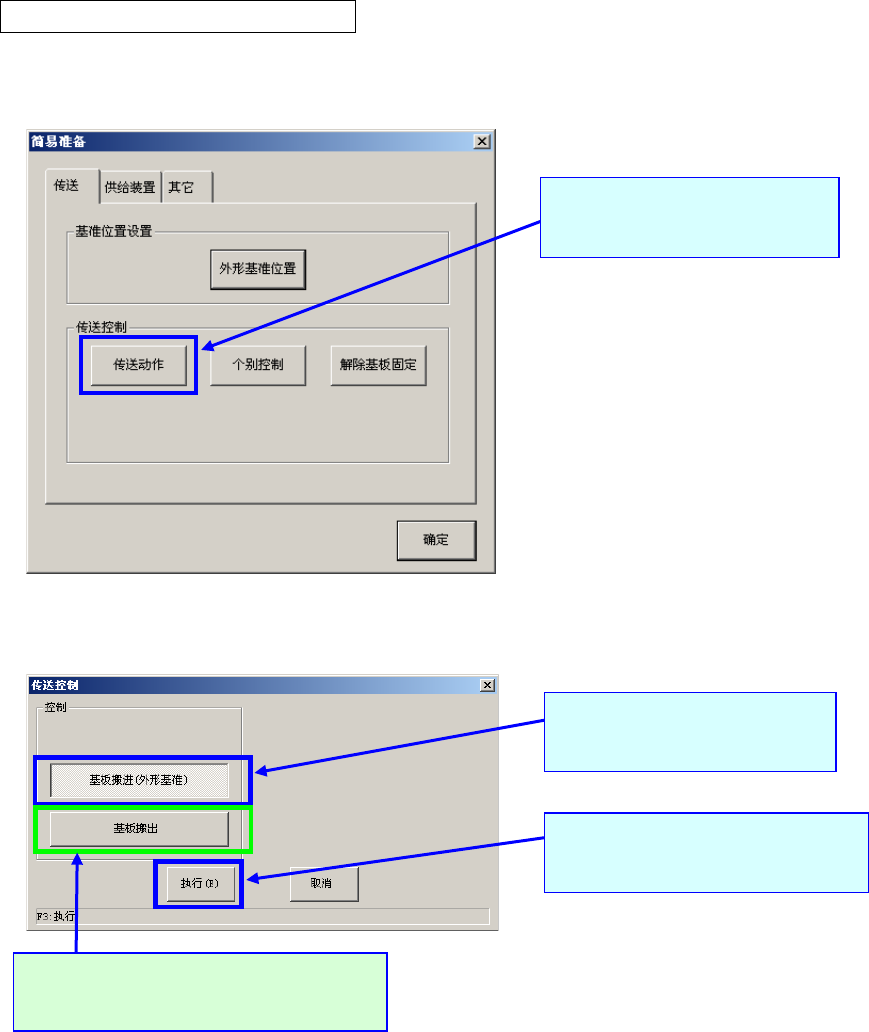

② 显示传送控制画面。
请在简易准备画面里选择「传
送动作」。
1.请选择「基板搬进（外形
基 准 ）」。
2.请按下「执行」。
使基板搬入·固定。
选择「基板搬出」并按「执行」后，
即可搬出基板。
2-9
操作手册
〈顺序 5〉确认外形基准位置、进行示教（对准位置）。
在
〈顺序 2〉
变更了停止挡块位置时，需要进行「外形基准位置」的示教（对准位置）。
① 请搬入基板。
② 从生产画面的菜单栏中选择[支援生产]-[简易准备]。
③ 显示设置外形基准位置画面。
④ 从显示有示教按钮的对话框里执行示教。
⑤ 显示出示教画面。
选择「外形基准位置」。
把画面上的光标对准「Ｘ（停止挡销）」。
※X 停止挡销 ＝ 挡块
用鼠标移动光标、点击，或直
接触摸「示教」按钮。
用鼠标移动光标、点击，或直
接触摸「CAMERA」按钮。
移动按钮。
2-10
