〈顺序 5〉确认外形基准位置、进行示教（对准位置）。
在
〈顺序 2〉
变更了停止挡块位置时，需要进行「外形基准位置」的示教（对准位置）。
① 请搬入基板。

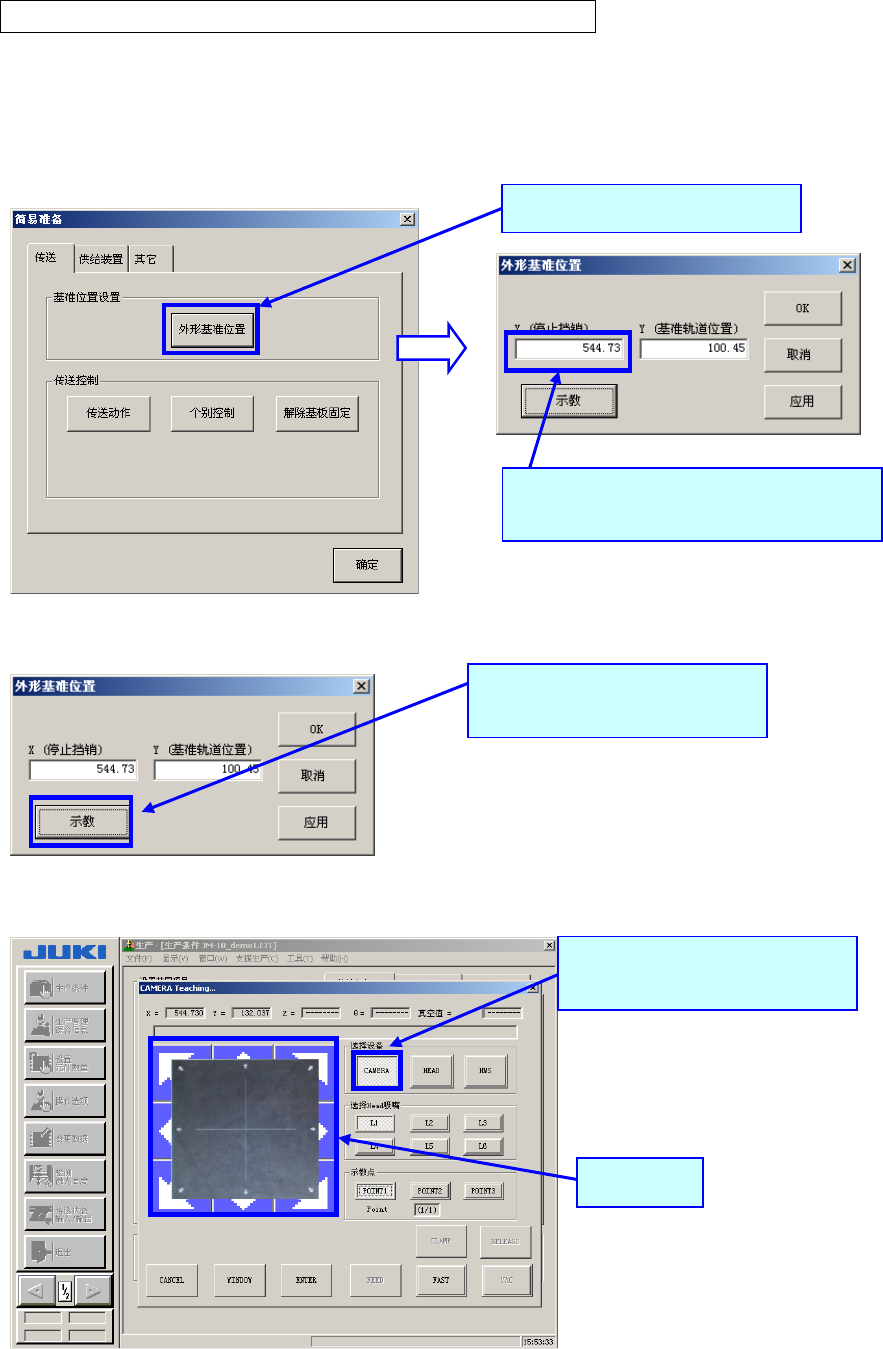

② 从生产画面的菜单栏中选择[支援生产]-[简易准备]。
③ 显示设置外形基准位置画面。
④ 从显示有示教按钮的对话框里执行示教。
⑤ 显示出示教画面。
选择「外形基准位置」。
把画面上的光标对准「Ｘ（停止挡销）」。
※X 停止挡销 ＝ 挡块
用鼠标移动光标、点击，或直
接触摸「示教」按钮。
用鼠标移动光标、点击，或直
接触摸「CAMERA」按钮。
移动按钮。
2-10
操作手册

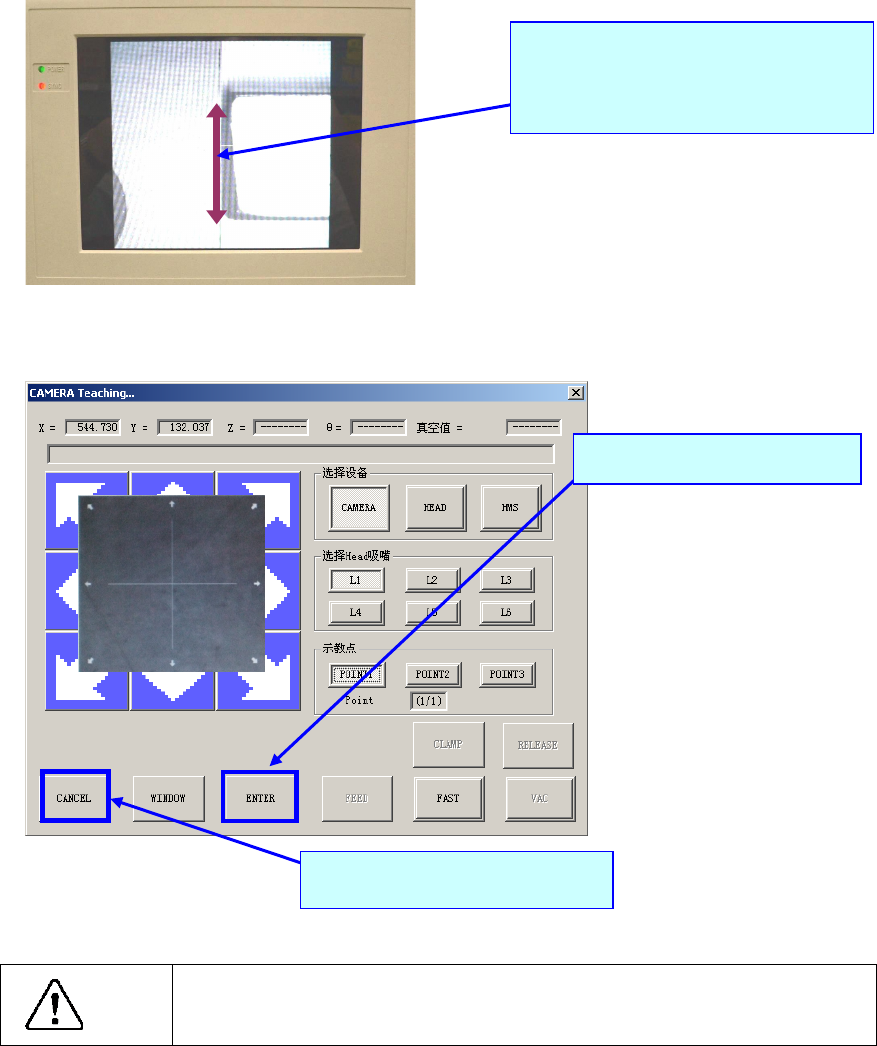

⑥ 监视器里会显示出摄像机的图像。边看监视器，边操作操作画面的“移动按钮”。
⑦ 从摄像机示教画面中固定外形基准位置。
为避免工伤事故，操作中请绝对不要把手伸进装置内部，脸部和头部也不要
靠近装置。
调整基板与挡块的接触线，使之位于
监视器 X 方向的中心位置。
注意
要取消时，触摸「CANCEL」。
决定位置后触摸「ENTER」。
2-11
操作手册
步骤 6
将元件供给装置安装到主机上
表面贴装元件及插入元件的元件安装方法，请参见各种元件供给装置的使用说明书。
(1) 将径向供料器安装到供料器台架时。
在 XY 轴或 Head 正在动作时进行更换，径向带式供料器可能会接触到动作中的
元件，伤及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换径向供料器。
请务必打开安全护罩后再更换。
有的供料器安装时安全罩和供料器之间会出现开口部。为防止人身事故，请勿
将手伸进开口部。
注意
将装置安装到台架时，务必在吸取位置上没有元件的状态下操作。
注意
在装置的固定面及台架上面有异物的状态下安装时，可能造成吸取位置偏移。
安装前务必进行检查。
注意
装置未充分插到底就从紧固把撒手时，可能导致装置前部浮动，使整体装置在
相对于台架通道倾斜的状态下被固定下来。
若无相邻的装置，请目检确认装置前端是否已顶住固定板，锁架是否已紧密扣
紧锁杆。
若有相邻的供料器，请确认紧固把的位置或装置整体的位置是否已对齐。
●安装到供料器台架上
1) 请确认装置的固定面及供料器台架上面没有元件等异物。
2) 抓住手把，将装置放在安装基准面上。
基准销①（2 根）
装置的固定面（2 处圆形突起部位）
要确认没有元件等异物
手把
安装基准面
要确认没有元件等异物
紧固把②
向身边拉，打开锁架
锁架③
危险
