操作手册
步骤 6
将元件供给装置安装到主机上
表面贴装元件及插入元件的元件安装方法，请参见各种元件供给装置的使用说明书。
(1) 将径向供料器安装到供料器台架时。
在 XY 轴或 Head 正在动作时进行更换，径向带式供料器可能会接触到动作中的
元件，伤及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换径向供料器。
请务必打开安全护罩后再更换。
有的供料器安装时安全罩和供料器之间会出现开口部。为防止人身事故，请勿
将手伸进开口部。
注意
将装置安装到台架时，务必在吸取位置上没有元件的状态下操作。
注意
在装置的固定面及台架上面有异物的状态下安装时，可能造成吸取位置偏移。
安装前务必进行检查。
注意
装置未充分插到底就从紧固把撒手时，可能导致装置前部浮动，使整体装置在
相对于台架通道倾斜的状态下被固定下来。
若无相邻的装置，请目检确认装置前端是否已顶住固定板，锁架是否已紧密扣
紧锁杆。
若有相邻的供料器，请确认紧固把的位置或装置整体的位置是否已对齐。

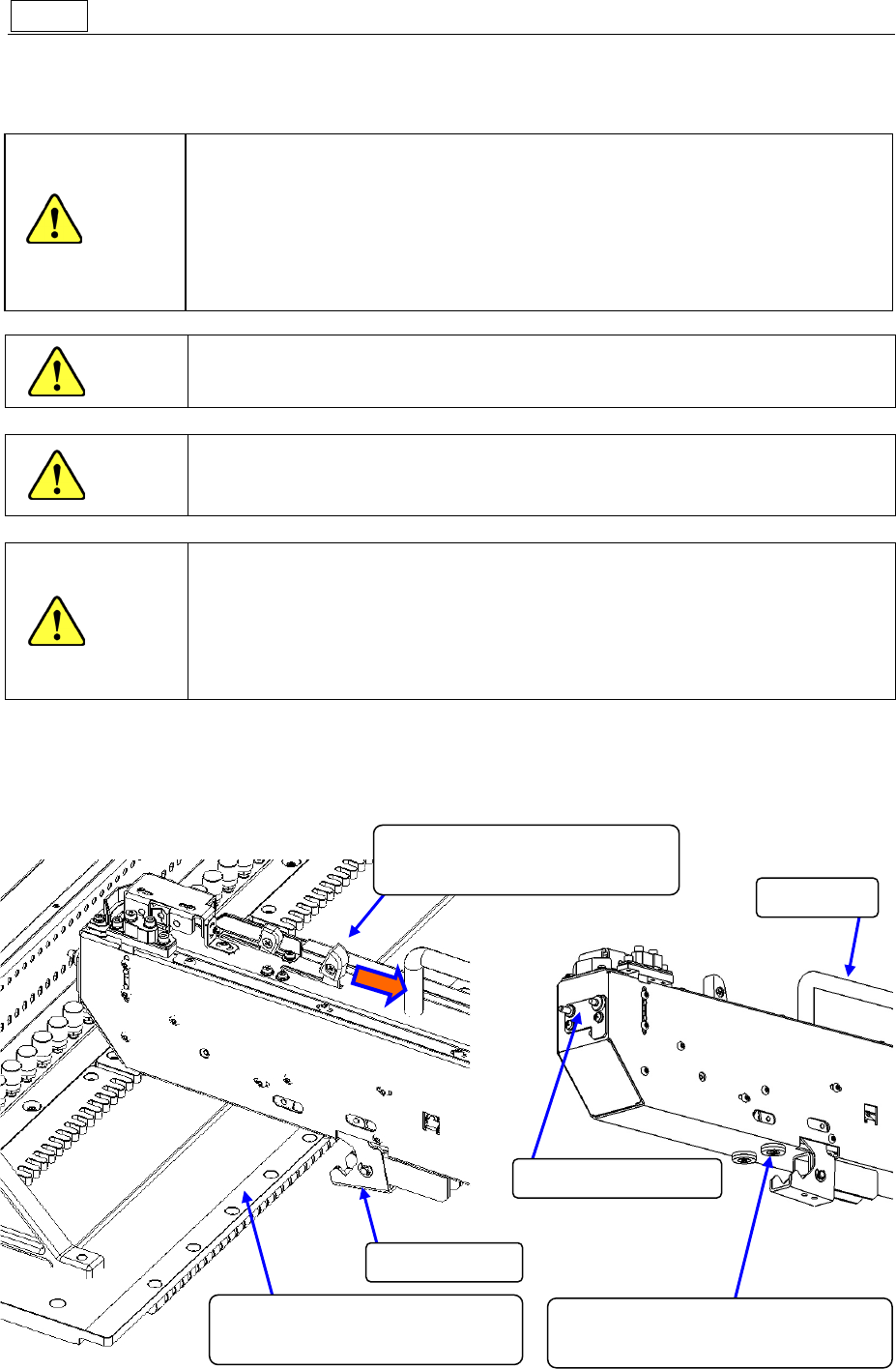

●安装到供料器台架上
1) 请确认装置的固定面及供料器台架上面没有元件等异物。
2) 抓住手把，将装置放在安装基准面上。
基准销①（2 根）
装置的固定面（2 处圆形突起部位）
要确认没有元件等异物
手把
安装基准面
要确认没有元件等异物
紧固把②
向身边拉，打开锁架
锁架③
危险
2-12
操作手册

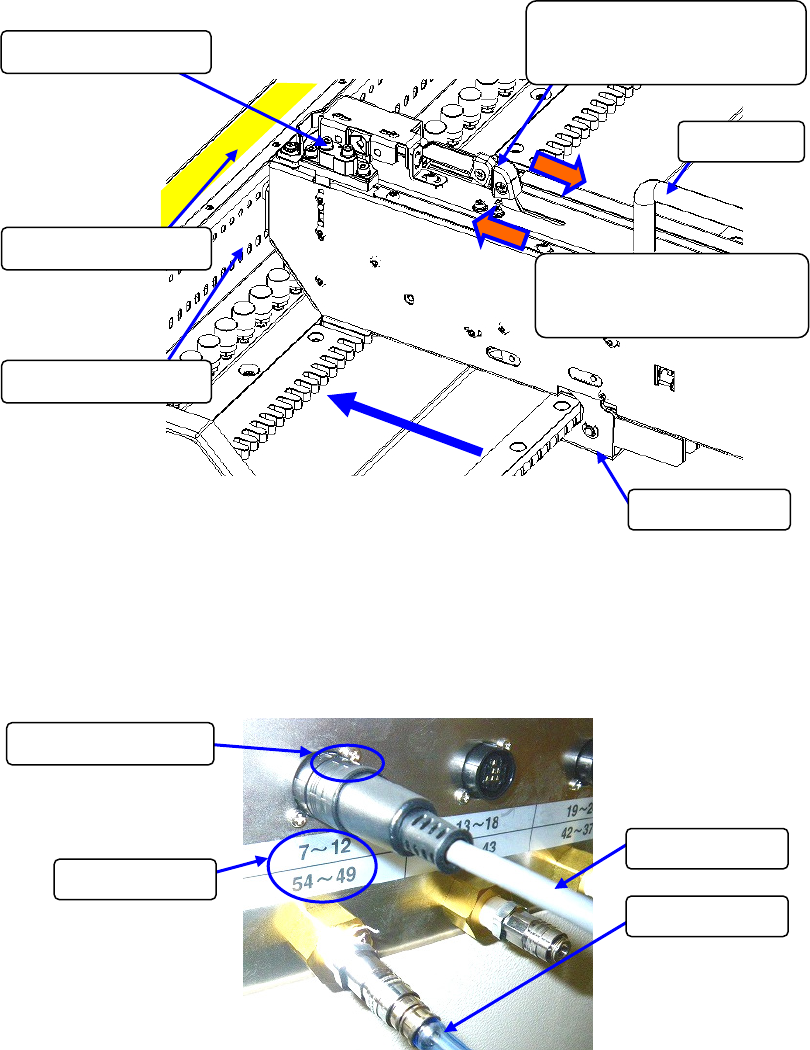

3) 向身边拉紧固把、保持不动，将装置向前方滑动，直至装置前端的基准销插入固定板。向身
边拉紧固把②、保持不动，将装置向前方滑动，直至装置前端的基准销①插入固定板。
4) 在顶住的位置上从紧固把松手，将装置固定。
在顶住固定板的状态下从紧固把松手，紧固把会回到原来的位置，下部的锁架③会关闭，将
装置固定。
※固定体夹臂的固定螺丝延长线上的数字，即为装置安装的通道号。
5） 把从装置后端伸出的线缆插到主机上。
请将电源线插头方向对准白点插入。
然后请将气缆插入与装置安装的通道号对应的插口里。
固定板
台架通道显示区域
锁架③
固定体夹臂
插入时
向身边拉紧固把②。
固定时
从紧固把②松手。
手把
气管
电源线
通道号
插口对齐记号
2-13
操作手册
●从供料器台架拆卸
注意
气缆在被拔下的瞬间，由于压力会猛烈跳动。请在抓牢的状态下拔出，以防受
伤。拔下时要按顺序操作，防止跳动。
1）从主机拔下气管。
2）从主机拔下电源线。
3）单手抓住装置的手把，另一只手将紧固把向身边拉，在保持锁架解除的状态下，将装置向面
前滑动拉出。
注意
在主机运行中，请勿进行本装置的安装、拆卸。
注意
在主机的电源接通状态下，请勿进行本装置线缆类的插、拔。
