操作手册 (2 ) 将圆型供料器安装到供料器台架上时 在 XY 轴或 Hea d 正在动作时进行更换， 圆型送料器可能会接触到动作中的元件， 伤及人身或损坏装置。 XY 轴和 Head 正在动作时，请绝对不要更换圆型送料器。 请务必打开安全护罩后再更换。 有的供料器安装时安全罩和供料器之间会出现开口部。 为防止人身事故， 请勿 将手伸进开口部。 注意 为了防止受伤及损伤装置 ， 请确认主机完全静止后， 再进行圆型供料器的安装。 操作时要…
操作手册
●从供料器台架拆卸
注意
气缆在被拔下的瞬间，由于压力会猛烈跳动。请在抓牢的状态下拔出，以防受
伤。拔下时要按顺序操作，防止跳动。
1）从主机拔下气管。
2）从主机拔下电源线。
3）单手抓住装置的手把，另一只手将紧固把向身边拉，在保持锁架解除的状态下，将装置向面
前滑动拉出。
注意
在主机运行中，请勿进行本装置的安装、拆卸。
注意
在主机的电源接通状态下，请勿进行本装置线缆类的插、拔。
2-14
操作手册
(2) 将圆型供料器安装到供料器台架上时
在 XY 轴或 Head
正在动作时进行更换，圆型送料器可能会接触到动作中的元件，
伤及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换圆型送料器。
请务必打开安全护罩后再更换。
有的供料器安装时安全罩和供料器之间会出现开口部。为防止人身事故，请勿
将手伸进开口部。
注意
为了防止受伤及损伤装置
，请确认主机完全静止后，再进行圆型供料器的安装。
操作时要特别注意不要由于作业中的人以外的人操作导致意外起动。
注意
请勿在本装置上部放置物品。
在主机上安装好后，请勿施加强负荷。
注意
安装圆型供料器时，请确认圆型供料器不是处于浮动状态、及倾斜状态。
注意
为了防止受伤及损伤装置，请按照以下步骤进行安装、卸载。
请注意装置可能会掉落。
● MBF：6 连圆型供料器（对应 M/CRev D 以前）
1）确认没有异物。
请检查圆型供料器的固定面、圆型供料器安装台上面、连接口、气管的嵌合部没有芯片等异
物。

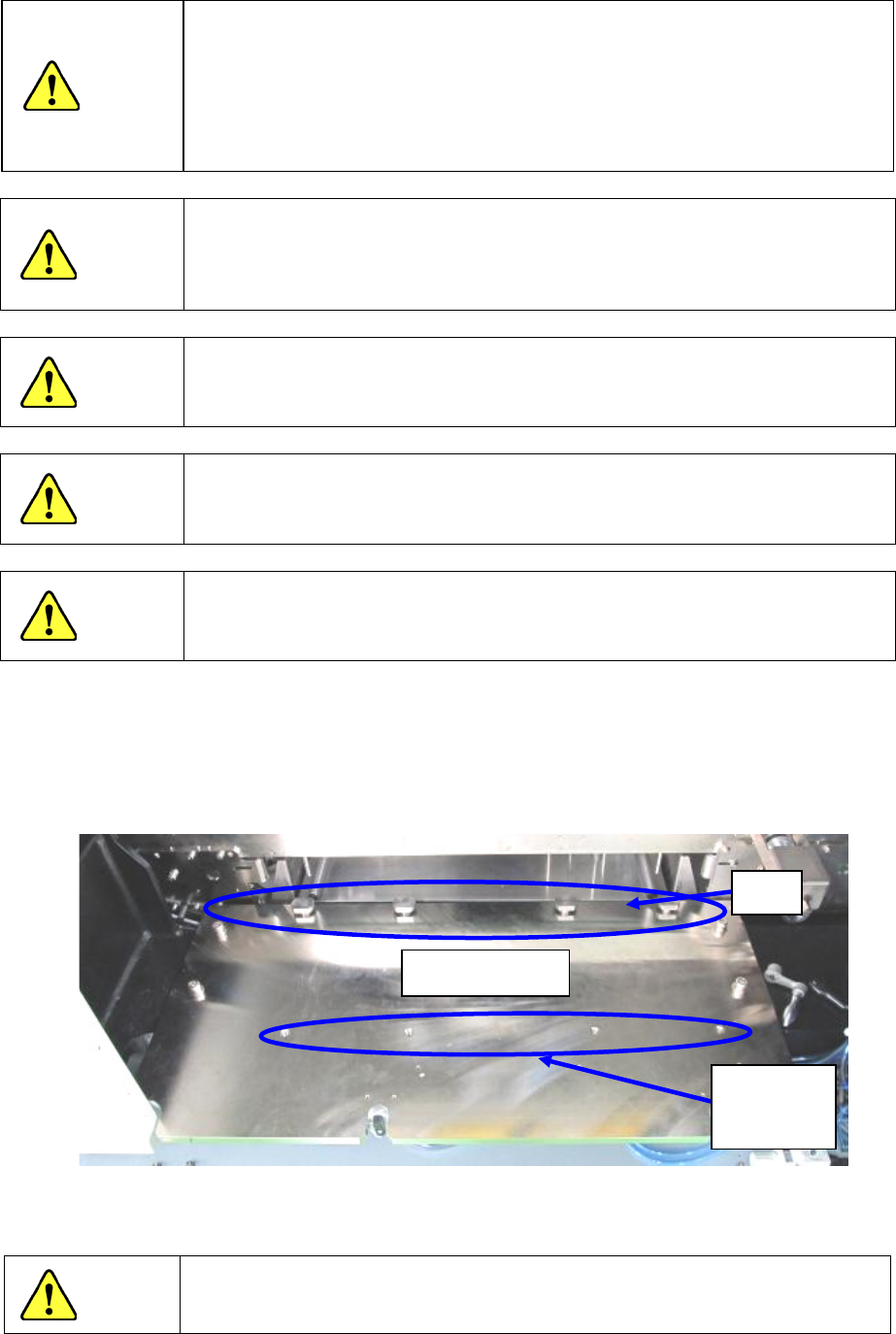

※请务必确认A,B部的沟槽里没有元件、垃圾等异物。
如果异物被卷入，可能会刮伤紧固手把部位、主底盘缺口部位，不能以正确的姿势进行固定，
影响供给位置精度。
注意
请确认圆型供料器的定位·固定部分、圆型供料器安装台上面·固定部分没
有元件等异物。
危险
A 部
B 部
(4 个孔)
没有异物
2-15
操作手册

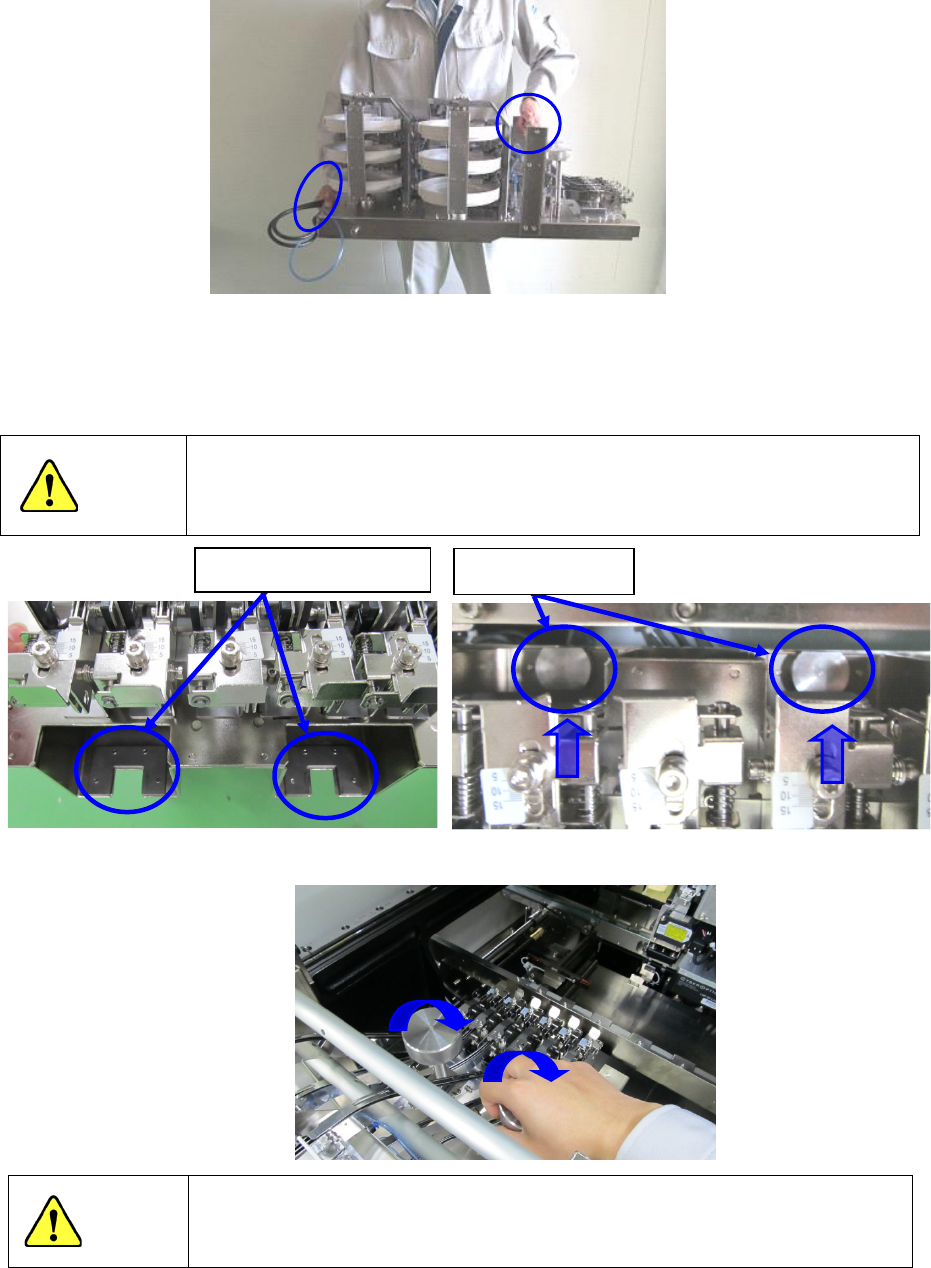

2）拿起圆型供料器。
将线缆及气管整理好，抓住手把和把持部位。
3）安装到供料器台架上。
请将前端的主底盘缺口部位，插入位于台架左侧的圆型供料器安装台的铰链螺丝部位（A 部
位 ）。
注意
如果要在主机上安装 2 台圆型供料器，请将
第 1 台安装在右侧、将第 2 台安
装在左侧
。如果顺序错误，则无法将圆型供料器安装到主机上。强行安装，
圆型供料器可能会被损坏，请务必按步骤进行操作。
4) 固定圆型供料器。
将底座定位螺旋向顺时针方向旋转，拧紧螺丝。
注意
装置在铰链螺丝部位插牢、用底座定位螺旋固定之前，请务必用手扶住装置
，
否则装置可能会掉落。
主底盘 缺口部位
A 部（俯视）
