操作手册 2-19 ● MBF -L ： 3 连圆 型供料器（ 对应 M/C RevE 以后） (1)安装步骤 1) 确 认没有异物。 请确认机械台架上没有芯 片等异物。 如果卷入了异物，定位单 元无法正确固定，可能 会影响供应位置精度。 2) 将 定位单元安装到机械台架上。 将定位单元的 M6 螺丝对准固定到固定板的塞子孔内。 固定时，定位单元的 2 处锁定架的边缘要嵌入机械台架的锁定轴的沟内。 请确认定位单元与机械台架没有间隙地安装…
操作手册

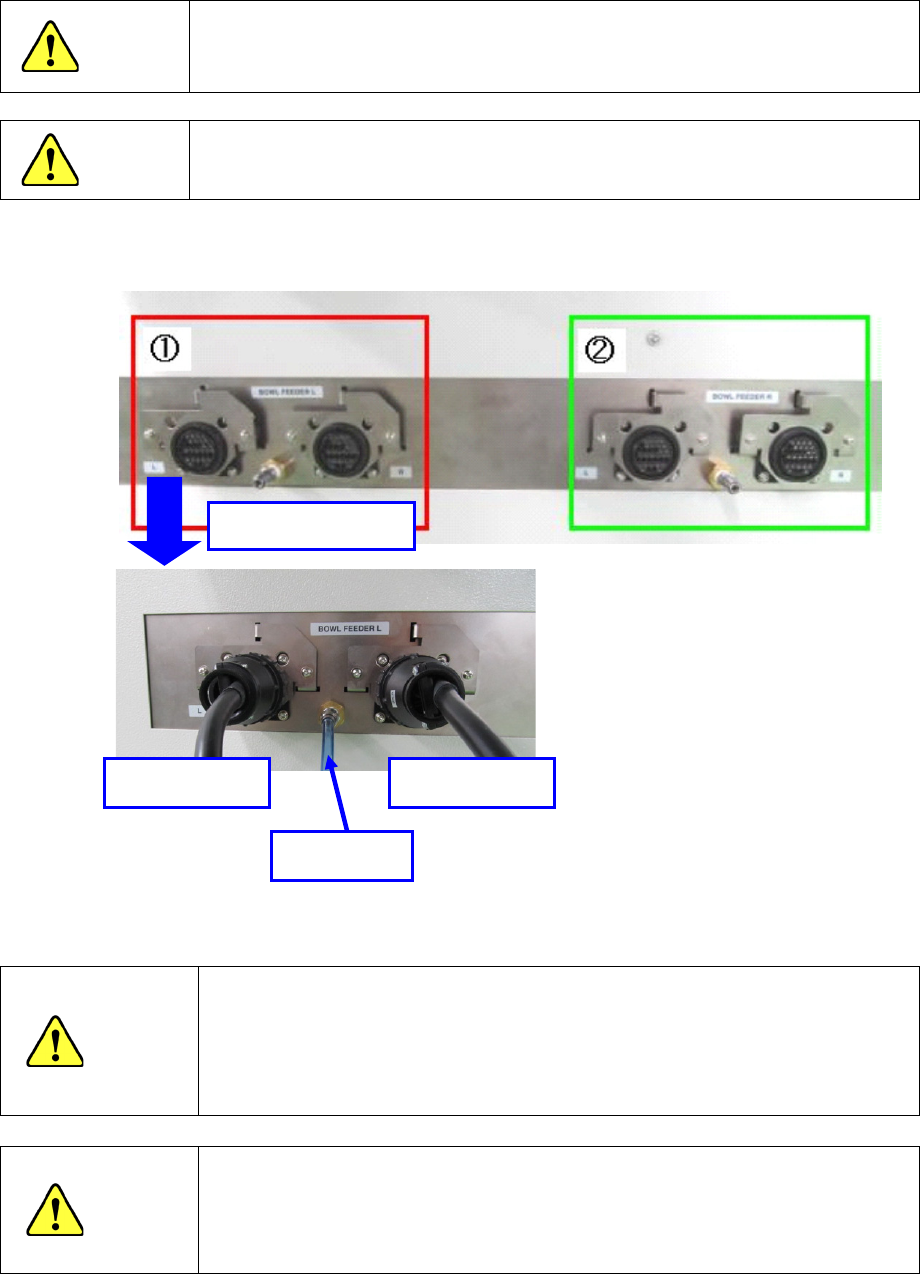

8）将连接插头、气管插入主机。
将连接插头、气管插入台架下面的主机端接口连接部位。
注意
如果误插了接口，可能会导致圆型供料器动作与原本设想不同。插入圆型供
料器的连接插口时，务请特别注意。
注意
在主机电源接通的状态下，请勿插拔圆型供料器的连接插头。
① 安装在左侧的圆型供料器，要在 BOWL_FEEDER（圆型供料器）左侧插入连接线、气管。
② 安装在右侧的圆型供料器，要在 BOWL_FEEDER（圆型供料器）右侧插入连接线、气管。
●从供料器台架上拆卸
1）拆卸，请按相反步骤进行操作。
注意
从台架上拆卸时，如果使用了两台圆型供料器，务必要
从左侧开始拆卸
。
如果顺序错误，圆型供料器就不能从主机上拆下。
强行拆卸，可能导致圆型供料器损坏，请务必按步骤操作。
注意
拆卸圆型供料器时，请慢慢操作。
拆卸用力过猛，可能导致装置掉落，务请特别注意。
拆卸装置中解除铰链螺丝部位、紧固手把部位固定时，务必用手扶住装置，
否则装置可能会掉落。
圆型供料器：左
气管
圆型供料器：右
BOWL_FEEDER L
2-18
操作手册
2-19
● MBF-L：3
连圆
型供料器（
对应
M/C RevE 以后）
(1)安装步骤
1) 确认没有异物。
请确认机械台架上没有芯片等异物。
如果卷入了异物，定位单元无法正确固定，可能会影响供应位置精度。

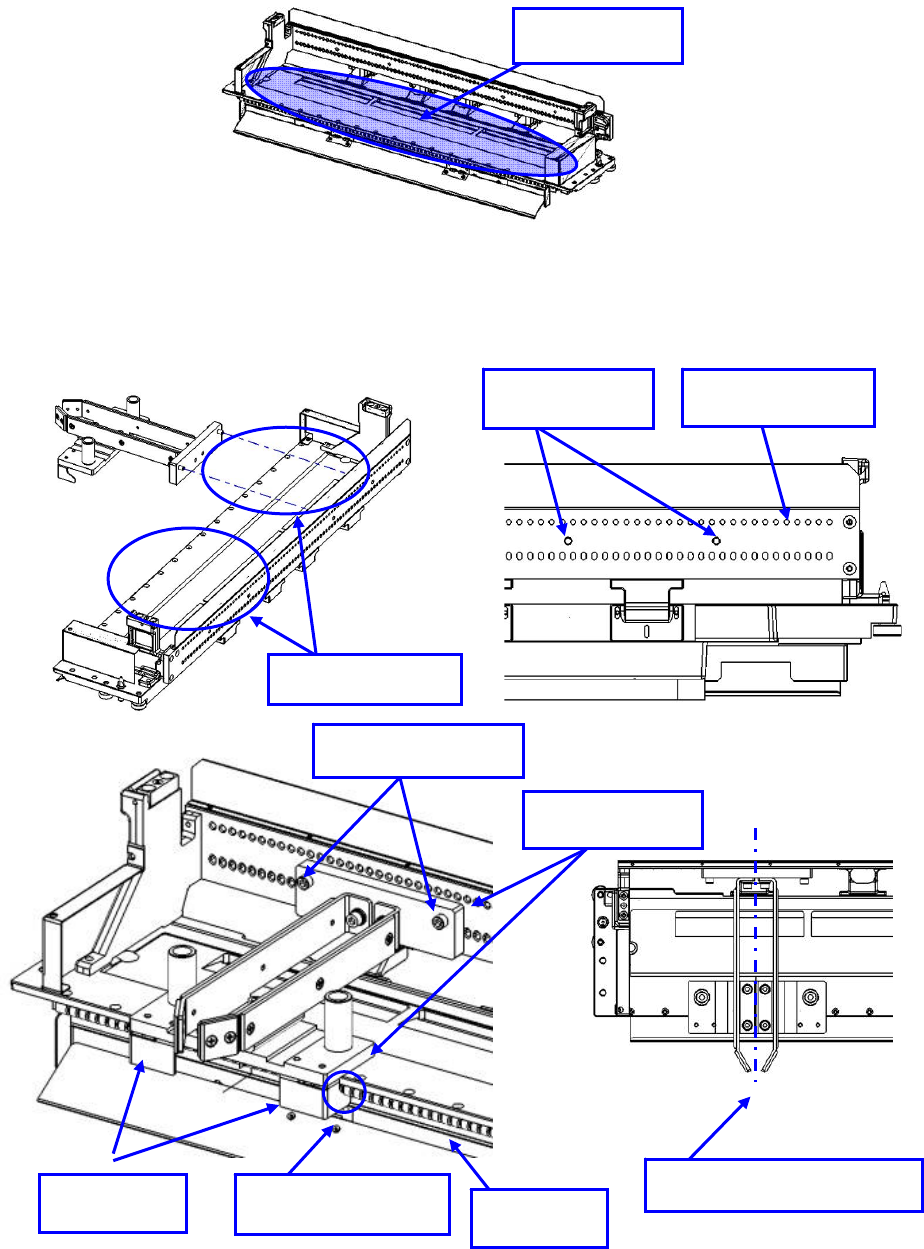

2) 将定位单元安装到机械台架上。
将定位单元的 M6 螺丝对准固定到固定板的塞子孔内。
固定时，定位单元的 2 处锁定架的边缘要嵌入机械台架的锁定轴的沟内。
请确认定位单元与机械台架没有间隙地安装成直线。
确认定位单元安装的没有松动。
M6 螺
丝
（2
处
）
锁
定
轴
锁
定架
嵌入沟内
没有
间
隙
固定用塞子孔 固定板
可安装位置
无异物
安装成直
线
操作手册
2-20

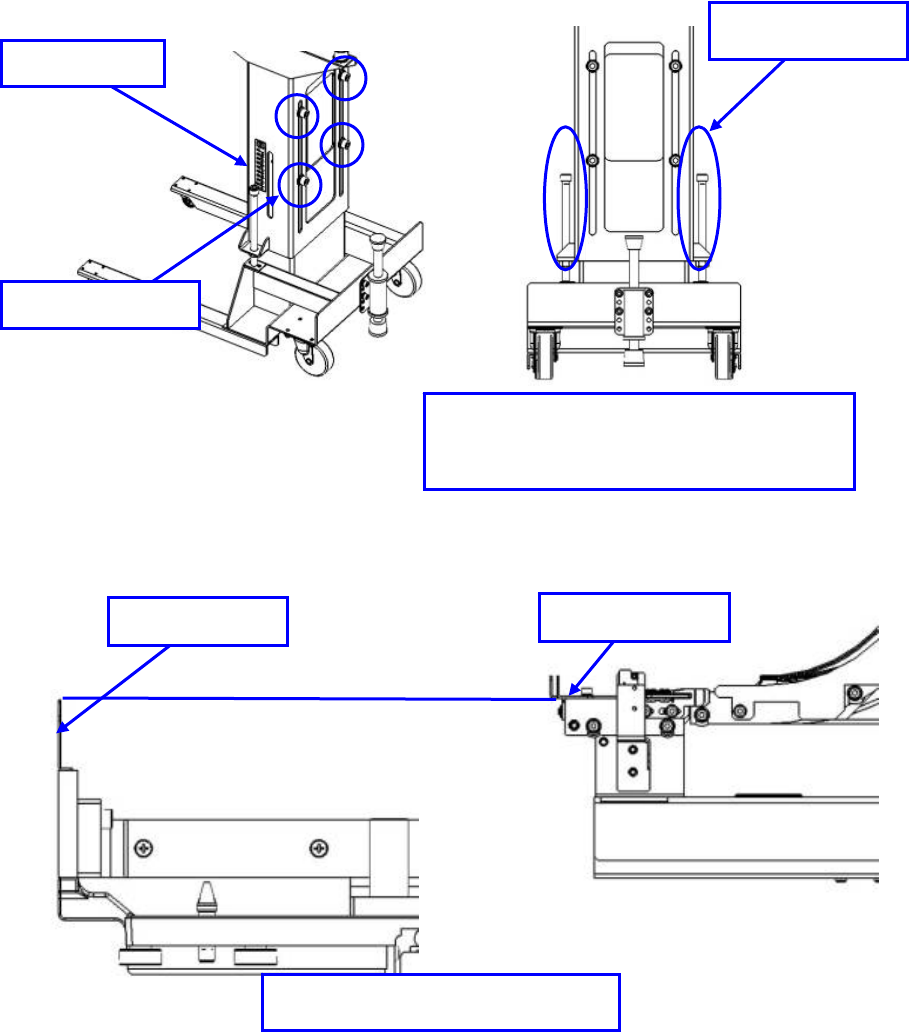

3) 对准 MBF-L 的高度。
松开 4 处 M10 螺丝，旋转侧面的 M12 螺丝调整高度。
进行高度调整时，请均等旋转两处的 M12 螺丝。
请将 MBF-L 高度调整到与主机相同高度。(标准：900mm、EN 规格：950mm)
由于主机安装时要进行微调，此处请大致对准刻度。
4)
微调 MBF-L 的高度，使机械台架的编号牌的边缘与 MBF-L 的 PP_ADJUSTER 上面高度相同。
顺时针
旋
转
螺
丝
→台
车
升高
逆
时针
旋
转
螺
丝
→台
车
降低
编
号牌
PP_ADJUSTER
微
调
使高度相同
标记
刻度
M10 螺
丝
(4
处
)
M12 螺
丝
(2
处
)
