操作手册 ●元件的供给方法 1 ）在圆型供料器的圆型部（供料盘）滑槽安装部位，安装滑槽。 2 ）将要用圆型供料器供给的连接器元件装入滑槽部位。 注意 为了防止受伤及损坏装置，向圆型部（供料盘 ）供给元件时，请确认圆型供 料器、主机已完全静止，之后再进行操作。 圆型部 （供料盘） 滑槽安装部位 将 滑槽框架部分安装到圆型 部（供料盘） 。 将滑槽安装到圆型部 （供料盘） 以后的 状态 2- 23
操作手册
2-22
6) 将插头、气管连接到主机上。
请将插头插在『L』侧。
注意
插头请插入连接器托架的『L』侧。
如果误插入插头，可能会发生与原本圆型供料器功能动作不同的动作。插入
供料器的插头时请务必注意。
注意
主机电源保持接通时，请勿插拔供料器的插头。
(3)拆卸步骤
1) 请从主机或统一更换台车的连接器托架上拔下台车附带圆型供料器的插头、气管。
2) 提起制动器，解除台车附带圆型供料器的固定。
注意
拆卸圆型供料器时，请缓慢进行。
确
认标签
插
头
制
动
器
插入 L
侧
插入气管
操作手册
●元件的供给方法
1）在圆型供料器的圆型部（供料盘）滑槽安装部位，安装滑槽。
2）将要用圆型供料器供给的连接器元件装入滑槽部位。
注意
为了防止受伤及损坏装置，向圆型部（供料盘）供给元件时，请确认圆型供
料器、主机已完全静止，之后再进行操作。
圆型部（供料盘）滑槽安装部位
将滑槽框架部分安装到圆型
部（供料盘）。
将滑槽安装到圆型部（供料盘）以后的
状态
2-23
操作手册

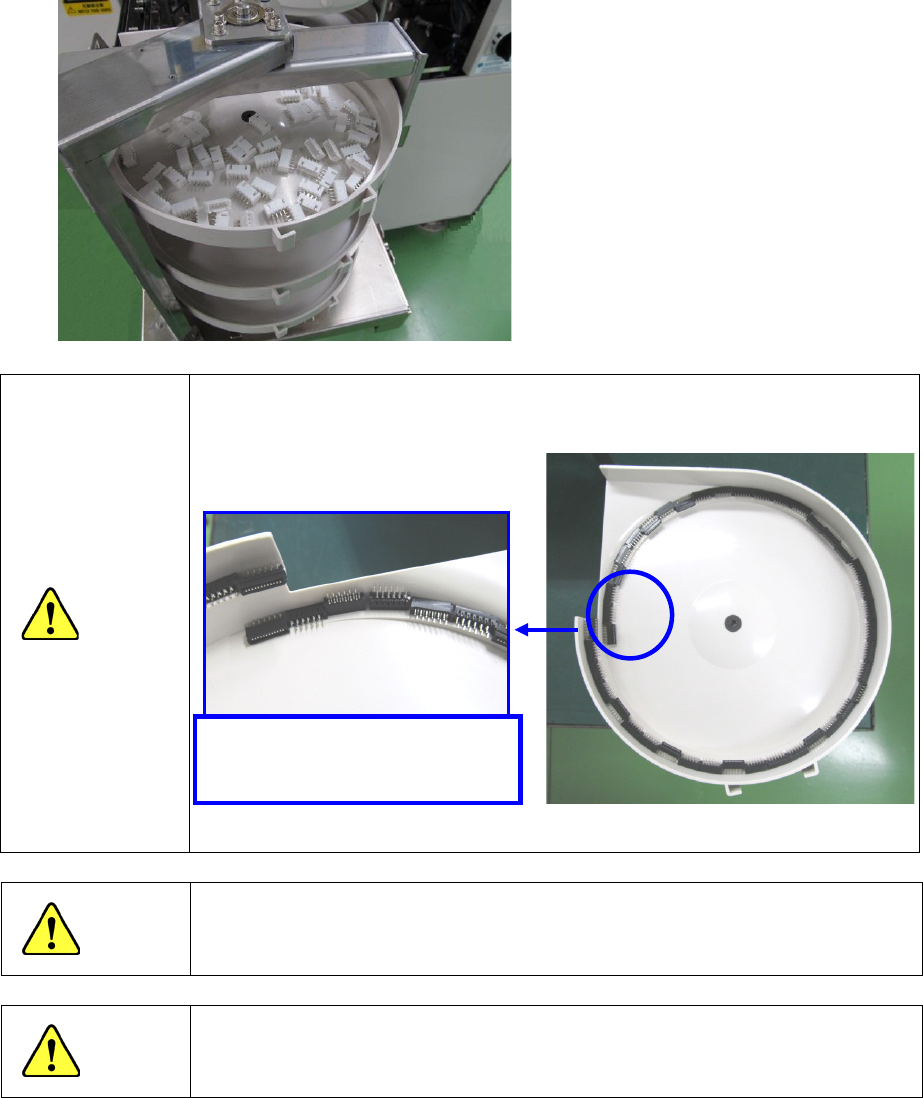

3）向圆型部（供料盘）装完元件后，拆下滑槽。
注意
为使圆型供料器稳定地供给元件，请在只有圆型供料器的圆型（供料盘）内倾
斜部分有剩余元件时，再向圆型（供料盘）内供给元件。
注意
能一次向圆型（供料盘）内供给的元件数，尺寸：15mm（L）×4mm（W）×8mm
（H）的为 200 个。如果装入过多元件，可能无法稳定地供给元件。
注意
滑槽的安装、拆卸，请在装置停止的状态下进行。如果在圆型供料器运转时
安装滑槽，可能导致圆型供料器的运转不稳定、无法稳定供给元件。
在出现图上的状态后，再向圆型
部（供料盘）内供给元件。
2-24
