操作手册 (3 ) 把带状送料器安装在送料器台架上时。 ① 按照送料器安装指示书 （生产程序的「吸取数据」 等）， 把带状送料器安装在送料器台架的安 装位置（编号）上。 ② 把带状送料器放在送料器台架上，边在 水平方向上从身前向前方 滑动 ，边把 X 轴的基准销 插入 固定盘的孔里。 ③ 确认插入正直后，把解除拨杆盖向主机方向推，把锁架固定在锁轴上。 X 轴基准销 锁轴 X 轴基准销 固定盘 解除拨杆 送料器台架 带状送料器（ CTF …
操作手册
●生产开始前的准备。
在操作面板上操作使圆型供料器运转，将插入元件送入供给位置。
※如果供给位置已有插入元件时，请进入
步骤７
。

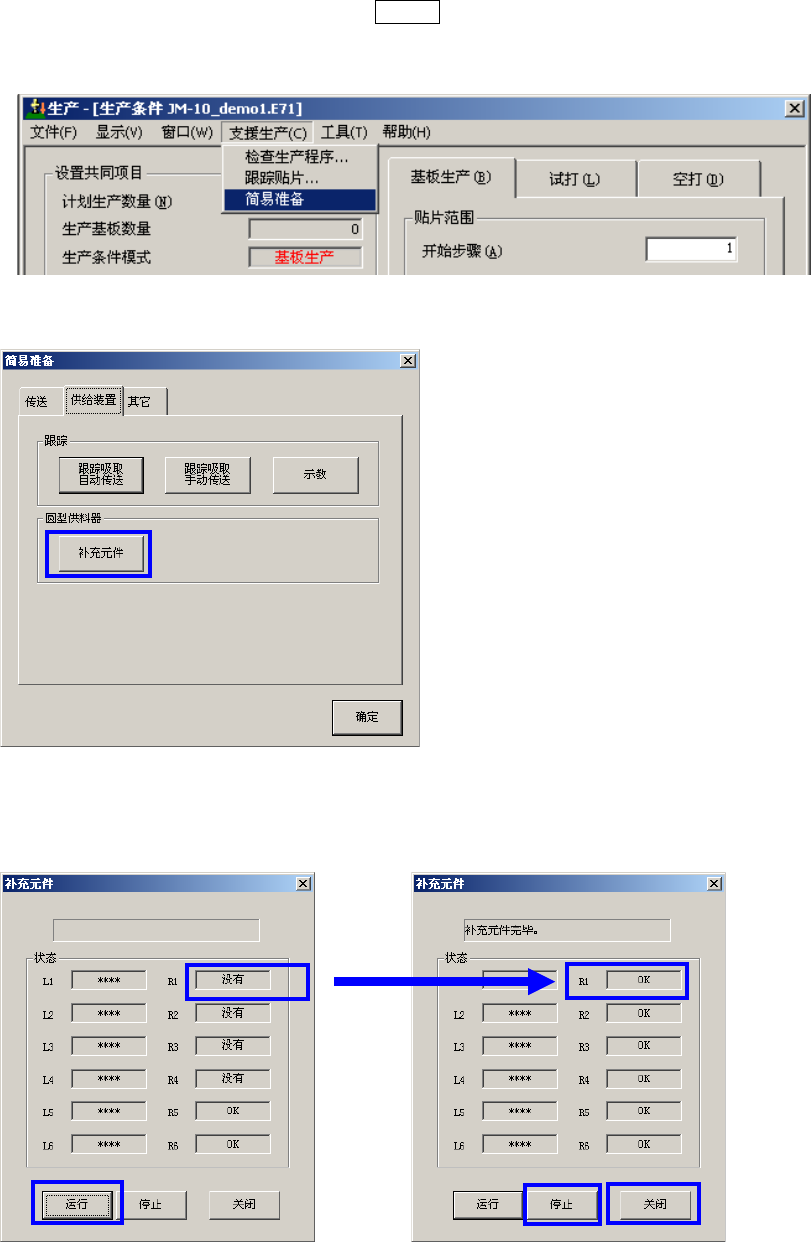

1) 从生产画面的菜单栏选择 [支援生产]－[简易准备]。
2) 请选择供给装置，选择「补充元件」。
3) 按「圆型供料器补充元件」画面的「运行」。
从「没有」变为「OK」时，准备即告完成。
各个圆型（盘）（从 L1 到 L6、从 R1 到 R6）分别显示。
图 圆型供料器补满示例 ：R1 示例
4） 按「停止」，使圆型供料器停止， 再按「关闭」关闭画面。
2-25
操作手册

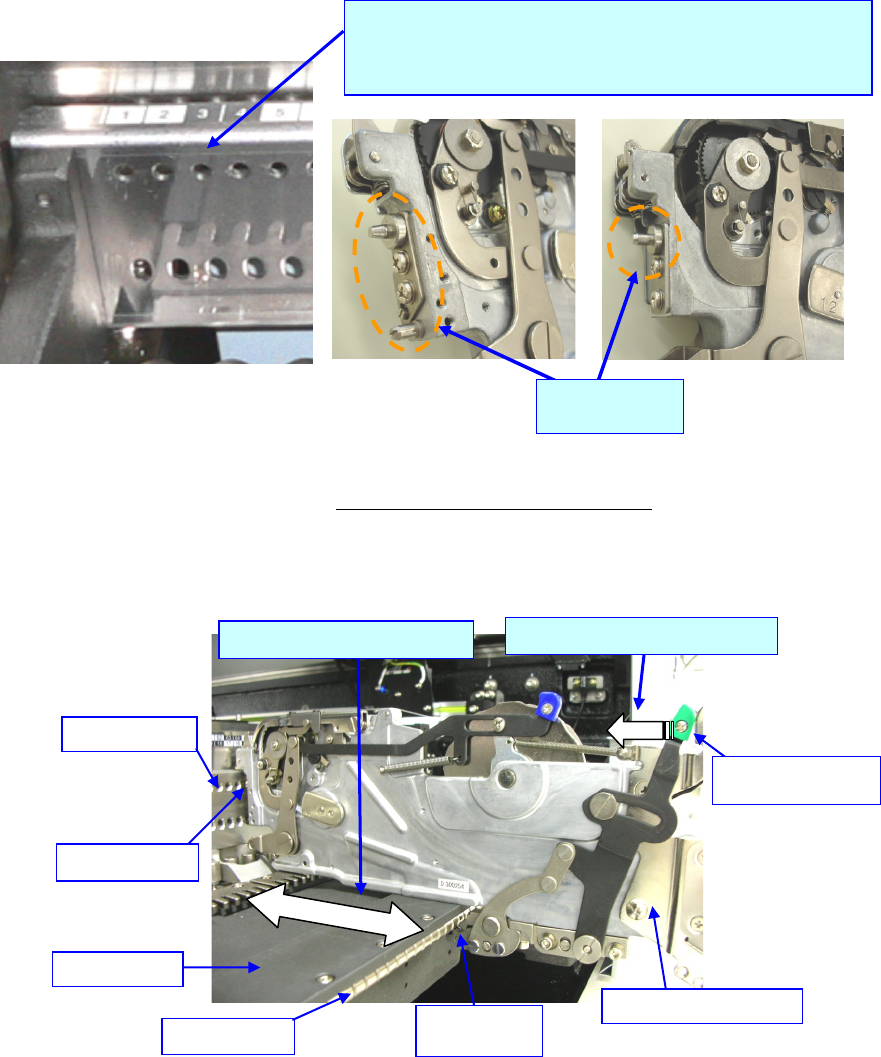

(3) 把带状送料器安装在送料器台架上时。
① 按照送料器安装指示书（生产程序的「吸取数据」等），把带状送料器安装在送料器台架的安
装位置（编号）上。
②
把带状送料器放在送料器台架上，边在
水平方向上从身前向前方滑动
，边把
X 轴的基准销
插入
固定盘的孔里。
③ 确认插入正直后，把解除拨杆盖向主机方向推，把锁架固定在锁轴上。
X 轴基准销
锁轴
X 轴基准销
固定盘
解除拨杆
送料器台架
带状送料器（CTF）
2. 向主机方向推，固定好。
1. 水平滑动，安装好。
锁架
例：这个孔为前侧 3 号。
在指定的编号下面的孔里，插入 X 轴的基准销。
2-26
操作手册
步骤 7
确认元件吸取位置
可在操作画面上或通过 HOD 对吸取位置进行确认。

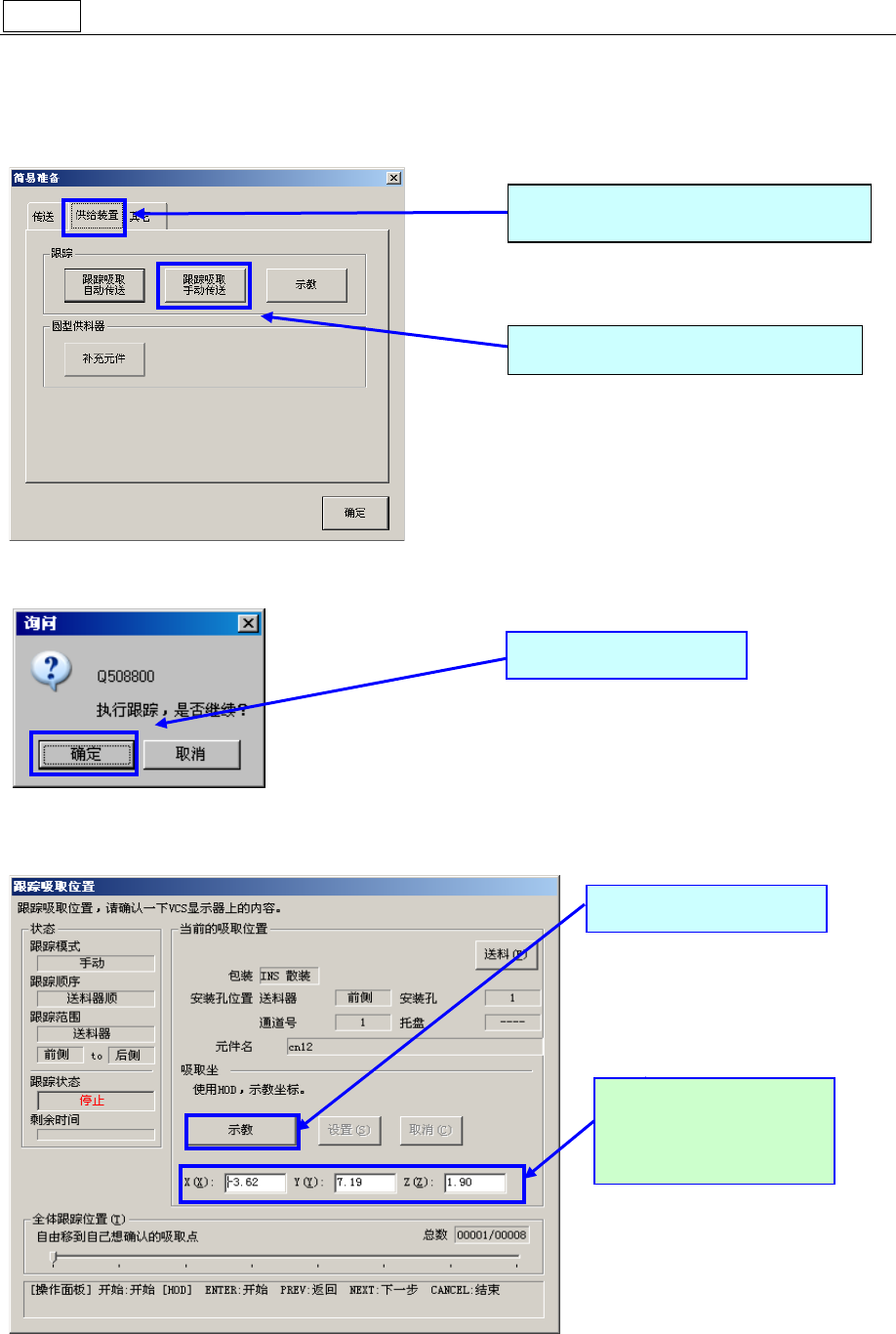

① 从生产画面的菜单栏中，选择[支援生产]－[简易准备]。
② 选择「供给位置」，进行 X,Y（吸取坐标）、Z（吸取高度）的跟踪。
③ 显示「跟踪吸取位置」画面。
2.请选择「跟踪吸取手动传送」。
1.选择「供给装置」。
3.请选择「确定」。
请选择「示教」。
显示 X,Y,Z 的坐标。
示教时，要选择相应项
目。
2-27
