操作手册 ④ 显示摄像机示教画面。 ■调整吸附位置 (X,Y,Z) 时 ▼ 使用 HOD 进行操作时 ■ 调整吸取位置 (X,Y,Z) 时 ⑤ 显示「跟踪吸取位置」画面。 1. 选择设备， 请 按「 CA MERA 」 。 （若是 Z ， 请 按「 HMS 」（ 选购项 ）。 2. 按示教按键，调整元件的 XY 。 3. 请按下「 ENTER 」键，以确定数值。 3. 请按下「 ENTER 」键。 数值确定后，摄 像机移动到下一个元件。…
操作手册
步骤 7
确认元件吸取位置
可在操作画面上或通过 HOD 对吸取位置进行确认。
① 从生产画面的菜单栏中，选择[支援生产]－[简易准备]。
② 选择「供给位置」，进行 X,Y（吸取坐标）、Z（吸取高度）的跟踪。
③ 显示「跟踪吸取位置」画面。
2.请选择「跟踪吸取手动传送」。
1.选择「供给装置」。
3.请选择「确定」。
请选择「示教」。
显示 X,Y,Z 的坐标。
示教时，要选择相应项
目。
2-27
操作手册

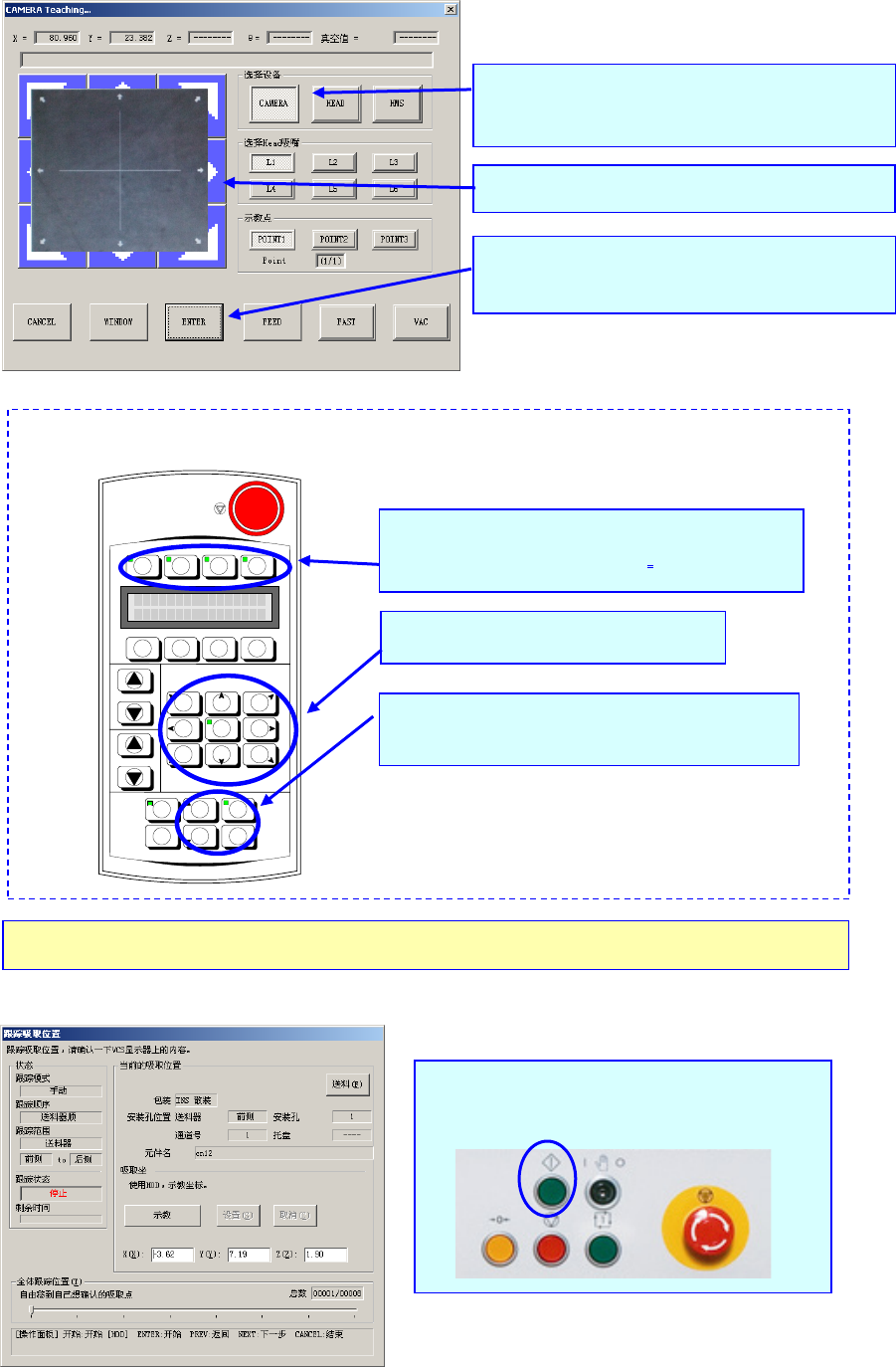

④ 显示摄像机示教画面。
■调整吸附位置(X,Y,Z)时
▼
使用 HOD 进行操作时
■调整吸取位置(X,Y,Z)时
⑤ 显示「跟踪吸取位置」画面。
1. 选择设备，请按「 CAMERA」。（若是 Z，请
按「HMS」（ 选购项）。
2. 按示教按键，调整元件的 XY。
3. 请按下「ENTER」键，以确定数值。
3.
请按下「
ENTER
」键。数值确定后，摄
像机移动到下一个元件。
2. 调整元件的 XY。
1.请按下「CAMERA」。
(若是 Z，请按下「HMS」)键
)
* 有关摄像机跟踪的详细内容，请参见附件 CD『使用说明书』的「4-5-4-4 确认」。
按了开始开关（或者按了 HOD 的 NEXT 按键）
之后，可移动到下一个吸取点。
2-28
操作手册
⑥ 所有元件确认（示教）完毕后，结束「简易准备」。
⑦ 返回生产画面。
请选择「确定」。
请选择「确定」。
2-29
