操作手册 3-3 清扫 1) 请检查Ｘ轴单元和Ｙ軸单元轨道上有无附着垃圾、灰尘，并清扫干净。 把黄油揩干后，请涂抹新黄油。 2) 请检查 X 轴单元和 Y 轴单元的滚珠丝杠行程末端是否有润滑油积聚，如有积聚请将其擦除。 除了积聚部分之外，请不 要擦去其他地方的润滑油。并 且，擦去时请不要对轴进行润滑油涂 敷。 涂摸黄油的地方， 请参见 使用 说明书“ 3- 4 注油 3- 4- 1 XY 轴直动单 元或 3- 4- 2 XY 轴 滚珠丝…
操作手册
真空泵分解图
No.
名称
No.
名称
1
支柱
10
O
环
S-67
2
泵头盖
11
密封材
3
泵头支架
12
排气阀按压件
4
碗形密封气缸
13
排气阀
5
连杆
14
防止吸气阀碰触胶垫
6
固定器
15
O
环
P-10
7
碗形密封垫
16
内六角螺栓（
M5×20
）
8
吸气阀
17
平头小螺钉
(M4×8)
9
连接管
18
圆头小螺钉
(M3×5)
3-18
操作手册
3-3 清扫
1)请检查Ｘ轴单元和Ｙ軸单元轨道上有无附着垃圾、灰尘，并清扫干净。
把黄油揩干后，请涂抹新黄油。
2)请检查 X 轴单元和 Y 轴单元的滚珠丝杠行程末端是否有润滑油积聚，如有积聚请将其擦除。
除了积聚部分之外，请不要擦去其他地方的润滑油。并且，擦去时请不要对轴进行润滑油涂
敷。
涂摸黄油的地方，请参见使用说明书“3-4 注油 3-4-1 XY 轴直动单元或 3-4-2 XY 轴
滚珠丝杠”。
清扫部位
3-3-1 XY 轴直动单元
实施频度 ：每月
清扫内容 除去轨道上的灰尘、脏黄油
使用工具 ：毛刷、抹布
使用黄油 ：
6459 润滑油 N
X 轴轨道
Y 轴轨道
滚珠丝杠
3-19
操作手册
1) 请把各种传送传感器上面附着的灰尘和垃圾清除干净。
沾污去除不掉时，请沾少量的酒精（IPA）清扫。
1) 检查 CAL 块① 上面和第一标记②上有无灰尘等异物，有异物时请进行清扫。
若第一标记处有脏污，可能导致返回原点异常。
若是脏污去不掉，请沾少量酒精（IPA）进行清扫。
清扫部位

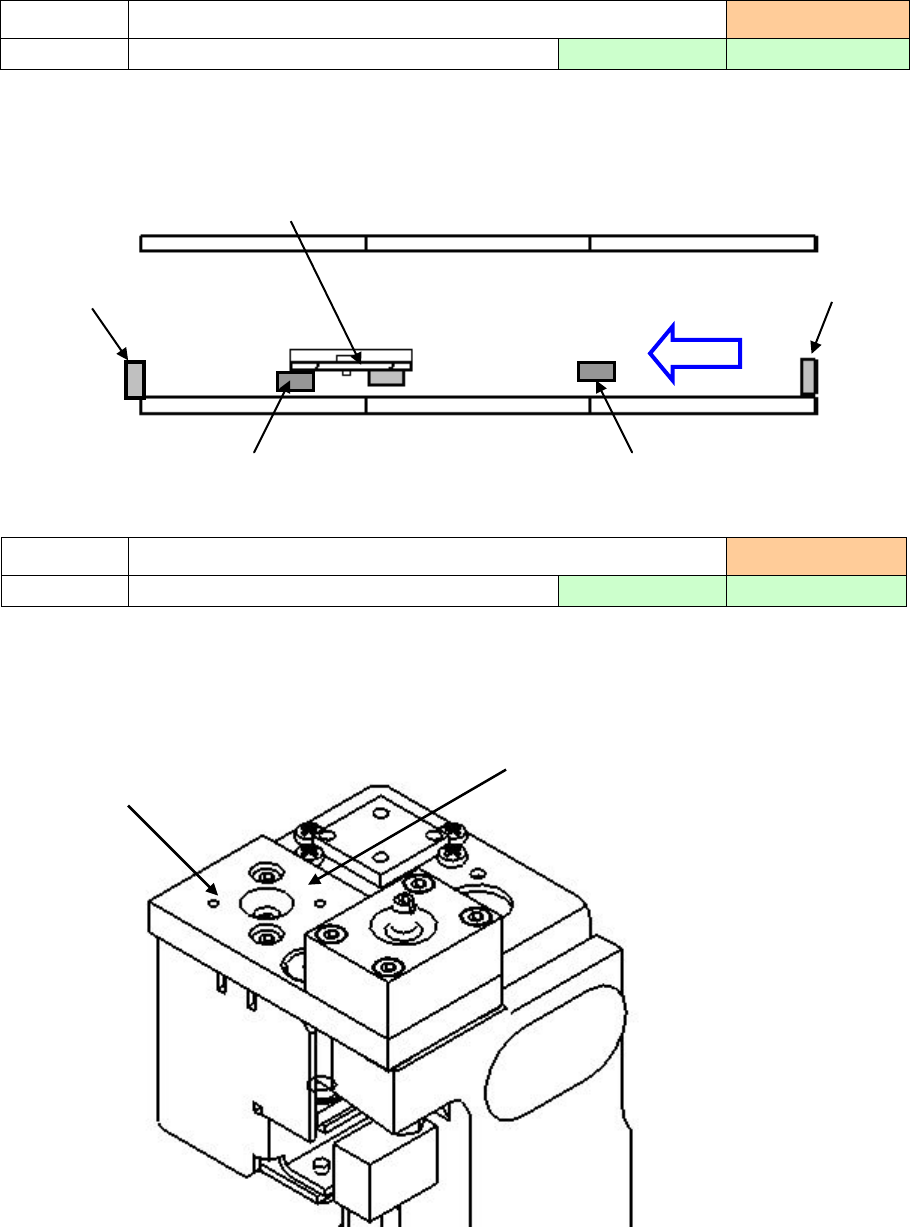

3-3-2 各种传送传感器
实施频度 ：每月
清扫内容 清扫传感器视窗 使用工具：抹布
推荐溶剂 ：IPA
清扫部位
3-3-3 CAL 块
实施频度 ：每周
清扫内容 清扫 CAL 块 使用工具：抹布
推荐溶剂 ：IPA
IN 传感器
传送方向
停止传感器
OUT 传感器
WAIT 传感器
C・OUT 传感器
①
②
3-20
