1) 在生产中发生“激光脏污错误”（参见『操作手册』的 4-4 激光脏污）、或者定期检查发现激光
脏污时，请进行清扫。
2) 传感器视窗的清扫，推荐每周进行一次。若容易脏污时，需要缩短清扫周期。
＜确认方法＞
把「用户级别」设置为「管理者」以上，然后选择「手动控制」→「激光控制」→「边界
检查」，确认有无脏污。（参见“7-4-1-3 激光/传感器控制”）
＜清扫方法＞
① 用抹布或棉花棒沾湿酒精（沾湿后不起毛），前后 4 处朝一个方向擦拭，每处限擦一次。
（注：来回擦时，灰尘可能残留在镜头上，或损伤视窗。）
② 用干抹布把残留的酒精擦干净，要朝一个方向轻轻擦拭。

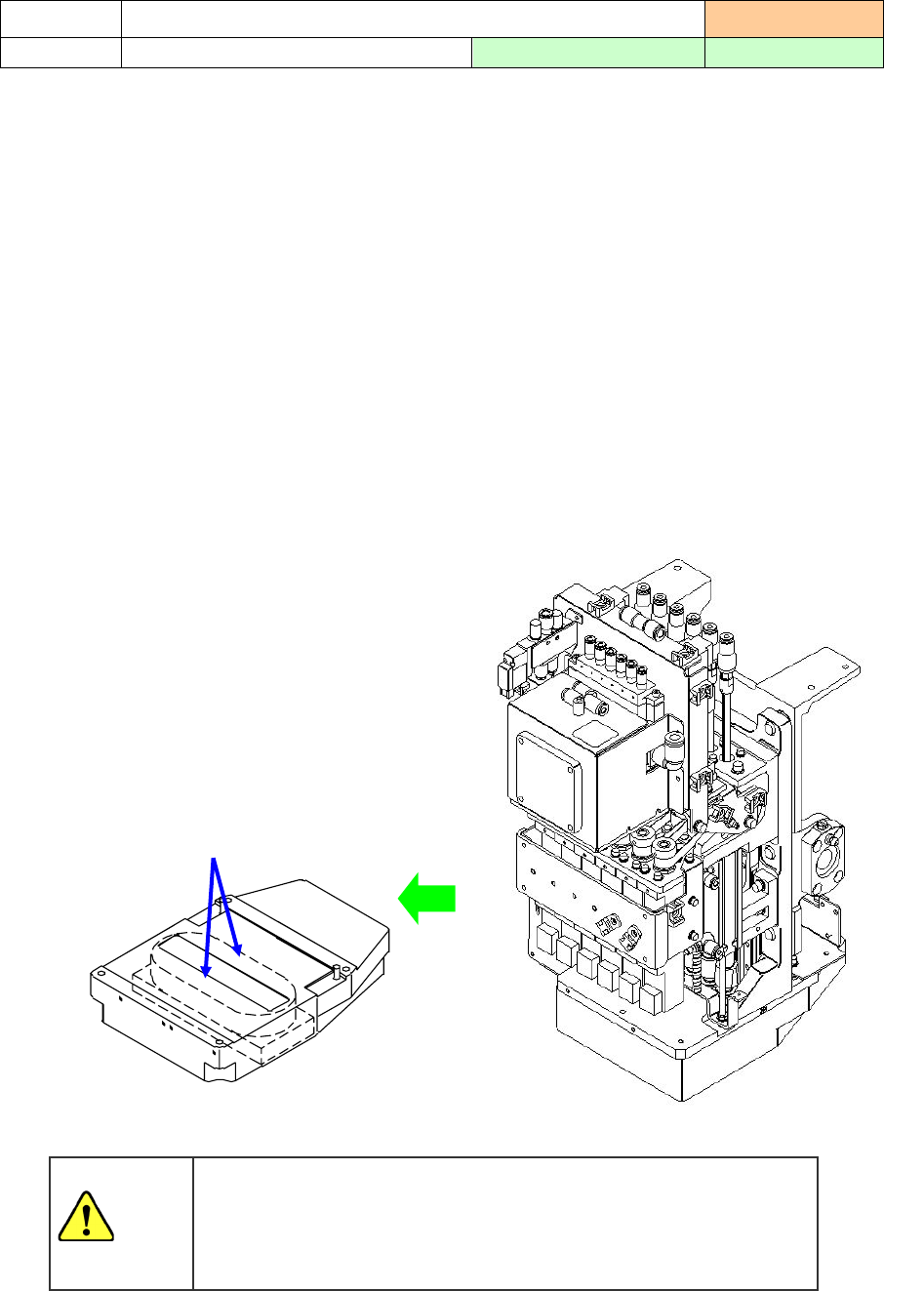

清扫部位
3-3-4 激光校准传感器（LNC60 Head）
实施频度：每周
清扫内容 清扫激光视窗 使用工具：抹布、棉棒 推荐溶剂：IPA
センサウィンドウ（前後）
使用酒精以外的溶剂（丙酮、信纳水等），会使传感器窗口周围
的树脂部分溶化，切不可使用。
切不可使用吹风机对传感器视窗口吹风，否则会使灰尘等异物
进入传感器内部，可能影响识别动作。
注意
传感器视窗（前后）
3-21
操作手册

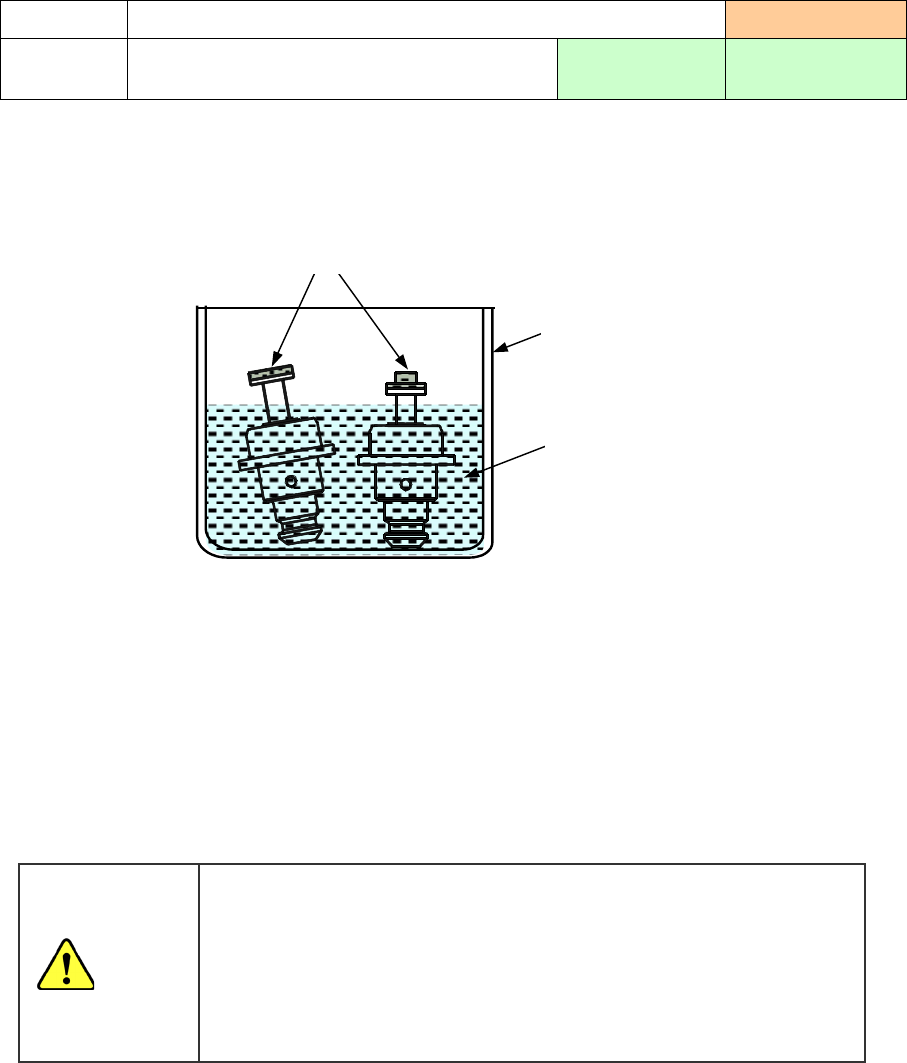

1) 500～504 号吸嘴，可整个浸入酒精液里，在超声波清洗器中清洗约 5 分钟。
2) 使用超声波清洗器清洗 505～508C 号吸嘴时，为防止用酒精清洗造成尖头氨基甲酸乙酯部分剥离，
因此，请用治具等把吸嘴倒置放入，防止尖头浸入酒精。
3) 如若氨基甲酸乙酯部分的脏污和吸嘴扩散器的脏污擦不掉，请用软布浸湿酒精擦干净。
4) 为防止吸嘴内部生锈，洗净后，请按下页「清扫吸嘴后上油」的说明注油。
清扫部位
3-3-5 吸嘴
实施频度 ：每周
清扫内容 清洗吸嘴
使用工具 ：
超声波清洗器
推荐溶剂 ：IPA
ウレタン部
1)
切不可使用酒精以外的溶剂（丙酮等）。
否则，使用后可能使吸嘴扩散器变色。
此外，溶剂可能引火。使用时，务必十分注意。
作业时请带上防有机臭味用的口罩。
IPA 成分中含有对人体有害的物质。
2) 切不可分解吸嘴。
ビーカ
アルコール
氨基甲酸乙酯部分
烧杯
酒精
注意
3-22
操作手册

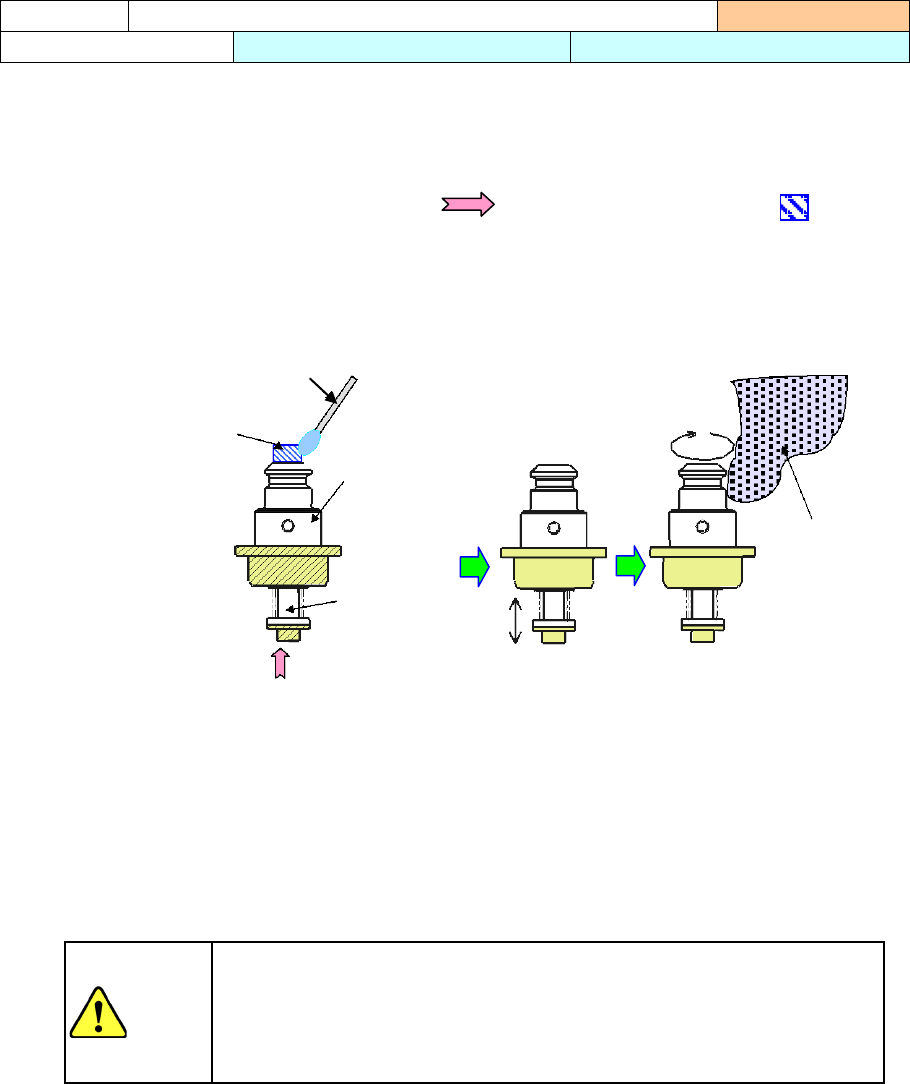

吸嘴用超声波清洗后放置下来，会使吸嘴内圈生锈。
请按下列顺序，在吸嘴滑动部上油。
1)清洗后，用气枪等把吸嘴内部的酒精吹干净。
2)在图示的润滑油涂抹部分（把吸嘴滑动部向 方向推入时从吸嘴内圈蹦出的 部分），用
沾油半湿的棉花棒滴上一滴。
3)把吸嘴滑动部分上下滑动 20～30 次，使润滑油涂布均匀。
4)用干净抹布，把吸嘴周围多余的油擦干净。
5)涂油后，把吸嘴放回 ATC 单元，执行「机器设置」→「ATC 吸嘴配置」。
（请参见“6-5-1 ATC 吸嘴配置”）
注油项目 吸嘴清扫后上油
实施频度 ：每周
使用工具 ：气枪、棉花棒、抹布 使用油 ：JUKI NEW DEFLEX No.1
オイルを湿らせた綿棒で塗布
1)
吸嘴，不可使用 NEW DEFLEX OIL NO.1 以外的其他油。
使用黄油等油脂类黏度高，会使吸嘴滑动返回不畅。
2) 嘴放必须放进 ATC 单元，不可放回贴片头。
注意
吸嘴滑动部
ノズルイン
ナ
オイル塗布部分
②ノズルスライダを
20
～
30
回上下に動かす
③
用干净抹布，
把吸嘴周围多余
的油擦干净
涂油部分
吸嘴内圈
②
把吸嘴滑动部分上下滑动
20～30 次。
①
用棉花棒沾湿油，进行涂抹
