操作手册
1) 检查 VCS 上面（窗口和 LED）有无灰尘等异物，若有脏污，请用干抹布或纱布擦干净。
把 VCS 上面的脏污擦拭干净，LED 的灰尘用气枪吹干净。
清扫部位
3-3-10 VCS 单元
实施频度 ： 每周
清扫内容 清扫 VCS 上面 使用工具：抹布
推荐溶剂 ： IPA
使用酒精以外的溶剂（丙酮、信纳水等），会使传感器视窗周围
的树脂部分溶化，切不可使用。
注意
窗口 LED
3-27
操作手册

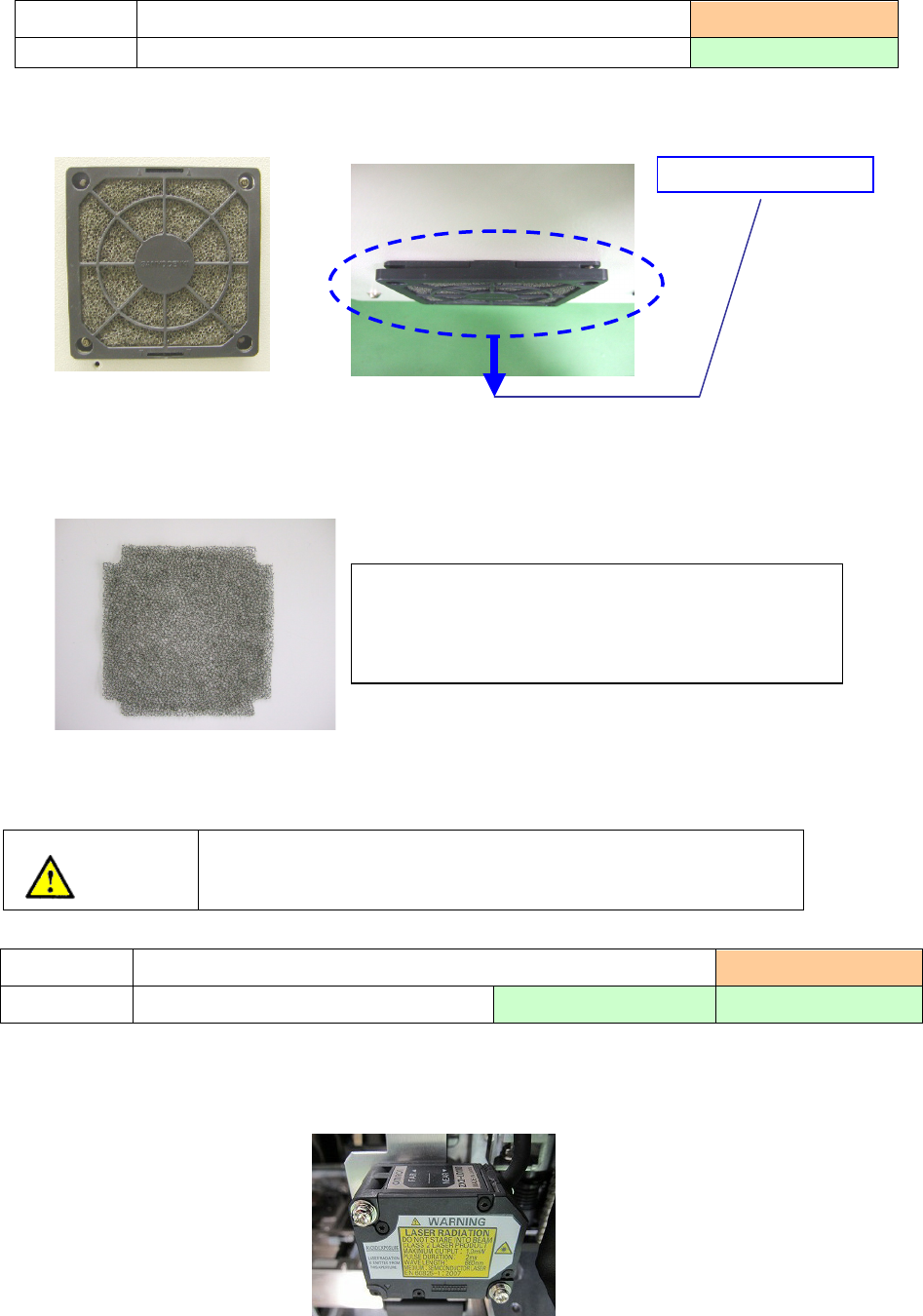

（１） 拆下风扇马达的过滤器。
把黑色树脂部分向身前方向拉，即可拆下。
风扇马达 机器侧面
（２） 用吸尘器吸过滤器的灰尘。
风扇过滤器
（３） 把过滤器装回去。请确认风扇运转是否正常。
因风扇高速旋转，在接通电源的状态下进行作业有危险。要进行作
业时，请务必切断电源。
1）如果传感器窗上附着有大量的垃圾或灰尘，请使用吹风机等吹掉。请避免通过呼气吹掉脏污。
2）少量的垃圾和灰尘请使用柔软的布（眼镜布等）沾上少量酒精，仔细擦去。请勿用力擦拭。如
果损伤滤镜，会造成误差。
清扫部位
3-3-11 风扇马达
实施频度： 每月
清扫内容 清扫过滤器的灰尘、异物 使用工具：吸尘器
清扫位置
3-3-12 高度测量装置 (HMS)
实施频度 ：每周
清扫内容 清扫激光窗口 使用工具：棉纱 推荐溶剂 ： IPA
无法去除脏污时，请更换过滤器。
名称：风扇过滤器
品目编号：HM001010020 （5 件装）
向箭头方向拉
注意
3-28
操作手册
3-4 注油
1）用注油枪，从 XY 轴直动单元的黄油注油孔注入黄油。
注油项目
3-4-1 XY 轴直动单元
实施频度 ：3 年
使用工具 ：注油枪 使用润滑油 ：
6459 润滑油 N
注油处 XY 轴直动单元（黄油注油孔）
ＸＹ轴的马达部的轴承，请绝对不要注油（机械油、黄油）。
注意
为防止突然起动造成事故，请切断电源后进行。
危险
①Ｘ轴直动单元轨道 上下 2 根
②Ｘ轴直动单元 上下左右 4 处
③ Ｙ轴直动单元轨道 左右 2 根
④ Ｙ轴直动单元 前后左右 4 处
黄油注入处
（黄油注入孔）
X
轴油嘴
厂商：
IKO
尺寸：
A-M4
Y
轴油嘴
厂商：
IKO
尺寸：
B-M6
3-29
