操作手册 4-6 发生图像识别异常错误 错误画面 错误因素，原因 ①元件的引脚弯曲。 ②元件的引脚、球面氧化。 ③托盘元件的供给角度错误。 ④制作图像数据错误。 处理错误的方法 改善错误原因后，按下开始开关，重启生产。 发生错误的时间 确认和处理 补充元件后立即 检查供应元件有无错误 检查托盘供应的元件供给方向（角度）有无错误 正常生产中 检查 VCS 单元有无尘埃、异物 4-6
操作手册
4-5
发生各种错误（LA 识别错误、芯片站立、异元件判定）
错误画面 错误要因、原因
生产程序的值与激光计算的值不一致
时显示错误。
①芯片站立错误。
②异元件错误。
③LA(激光)重试超次。
④吸取偏移。
处理错误的方法
☆ 芯片站立错误
（仅限于在元件数据「检查」中设置过「芯片站立」的元件）
发生错误的时间
确认和处理
补充元件后立即
确认检查元件有无挂错位
检查元件吸取位置有无问题，重新示教
正常生产中
重新设置元件数据的元件高度
清扫吸嘴
☆ 异元件错误
（仅限于在元件数据「检查」中设置过「异元件检查」的元件）
发生错误的时间
确认和处理
补充元件后立即
检查元件有无挂错位
检查元件吸取位置有无问题，重新示教
正常生产中 重新设置元件数据的元件纵横尺寸
☆ 元件姿势错误
发生错误的时间
确认和处理
补充元件后立即
检查元件有无挂错位
检查元件吸取位置有无问题，重新示教
正常生产中
重新设置元件数据的高、纵横尺寸
清扫吸嘴
☆ 吸取偏移错误
（仅限于在元件数据「检查」中设置过「吸取偏移」的元件）
发生错误的时间
确认和处理
补充元件后立即
检查元件有无挂错位
检查元件吸取位置有无问题，重新示教
检查送料器传送量有无错误
（使用不同的送料器时）
正常生产中 检查传送元件有无不畅
根据错误情况，显示相应的提示。
4-5
操作手册
4-6

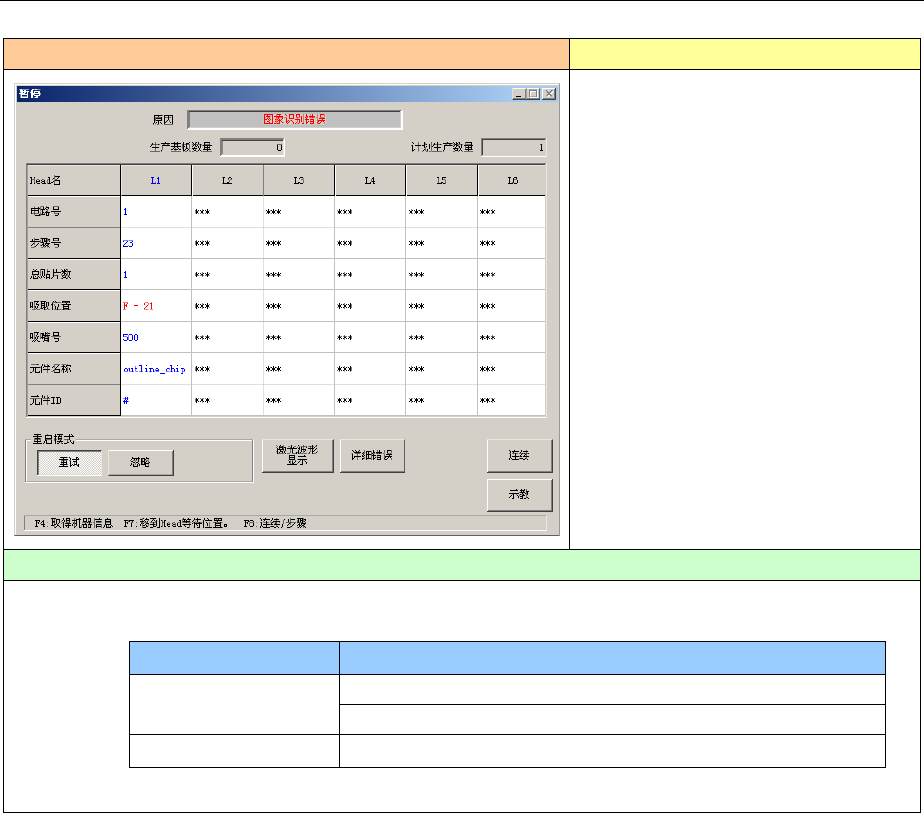

发生图像识别异常错误
错误画面
错误因素，原因
①元件的引脚弯曲。
②元件的引脚、球面氧化。
③托盘元件的供给角度错误。
④制作图像数据错误。
处理错误的方法
改善错误原因后，按下开始开关，重启生产。
发生错误的时间
确认和处理
补充元件后立即
检查供应元件有无错误
检查托盘供应的元件供给方向（角度）有无错误
正常生产中 检查 VCS 单元有无尘埃、异物
4-6
操作手册
4-7

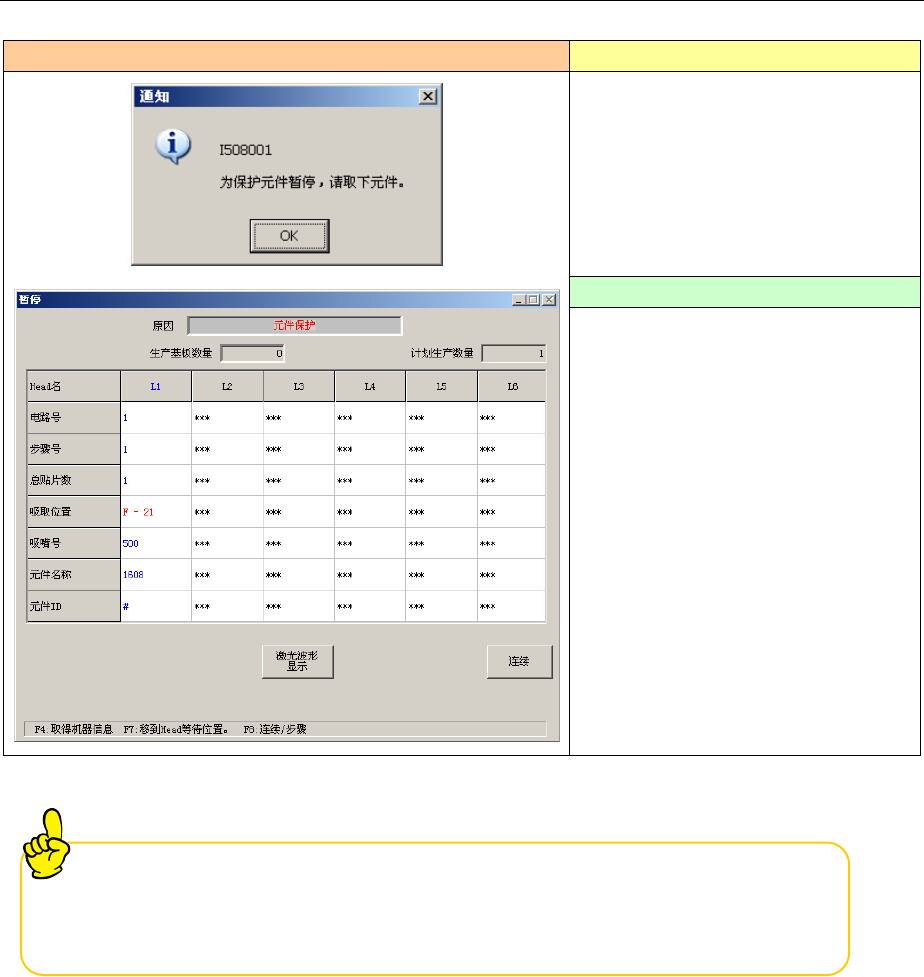

元件保护暂停
当设置「元件保护」的元件被识别出异常时，显示错误画面，装置进入暂停。
错误画面
错误因素，原因
在生产程序的「元件数据（包装）」
—
「元件废弃」中设置了「元件保护」
的元件被识别出异常时，机器将进入
暂停。
①对被识别出异常的元件进行保护。
处理错误的方法
元件保护通知画面出现后，请把维修
键返回到纵位置之后（生产模式→维
修模式）再打开安全护罩。
用手从吸嘴上把元件取下之后，请选
择[OK]按键。
在暂停画面上，按了[开始]开关之
后，开始继续生产。吸附着元件时，
请废弃之后再开始继续生产。
＜元件保护＞
带引脚的元件等废弃到废弃盒容易损坏的元件，可由作业人员直接从
Head 上卸下来。
4-7
