操作手册 5-5 标记（ BOC 标记、基准领域标记）识别错误 原因 措施 ① 标记脏污。 ① 管理好基板，勿使标记脏污。 另外，重新设定标记的吸嘴滤波水平。 ② 标记的 X ， Y 坐标输入错误。 ② 重新设定标记的 X ， Y 坐标。 由于变更标记坐标时贴片坐标也会发生变 化，因此，在标记坐标变更后务必重新确认 贴片坐标。 ③ 标记检测框设定错误。 尤其是检测框很小时， 由于基板夹紧时基板位 置偏移， 标记容易超出检测框范围。 另外…
操作手册
5-3
激光识别（元件识别）错误
原因 措施
① 激光器表面脏污。 ① 清洁激光器表面。
② “元件数据”的“激光高度”设定错误。 ② 在“元件数据”的“扩展”项目中,把激
光高度设定为能满足元件稳定定心的高度。
激光高度尺寸设置为:能稳定地照射到吸嘴
的尖端部,减去吸嘴凸出未照到的尺寸（负
值）。
③ 吸嘴选择错误。
在这种情况下，吸取状态不稳定，不能按设
定的激光高度进行计量。
③ 选择可稳定吸取元件的吸嘴。
通常以元件吸取面的面积为基准，从可吸取的
吸嘴中选择大吸嘴。
④ 激光识别“元件形状”设定错误。 ④ 在“元件数据”的“扩展”中，确认“元件形
状 ”。
当多次发生激光识别错误 93(形状识别错误)时
要变更元件形状。
选择“无缺角”时→“有缺角”“灵活”
选择“有缺角”“PLCC”时→“灵活”
⑤ 激光器故障。
⑤ 在“手动控制”的“控制”/“贴片头”/
“激光控制”中实施边界检查，水平线在红
线以上显示时，应进行细致的清扫。
※ 清洁后问题仍未解决时，请与 JUKI 服务部
门联系。
⑥“元件数据”的“外形尺寸”设置错误。 ⑥确认“元件数据”是否输入了正确的“元件外
形尺寸”（长/宽 ）。
5-4
吸嘴装卸错误
原因 措施
① 激光器表面脏污。
① 清扫激光器表面。
② ATC 脏污。 ② 清扫 ATC。清扫灰尘、油污等。
③ 吸嘴不能准确地放入 ATC 中。
※ 在这种情况下，吸嘴可能破裂。返回原
点后，再移动 ATC 滑动板，以确认吸嘴
的安装状况。
③ 移动滑动板，确认吸嘴是否准确地放入 ATC 孔
中。
④ 机器设置的“ATC 吸嘴分配”设定错误。 ④ 重新设定机器设置的“ATC 吸嘴配置”。
5-5
操作手册
5-5
标记（BOC 标记、基准领域标记）识别错误
原因 措施
① 标记脏污。 ① 管理好基板，勿使标记脏污。
另外，重新设定标记的吸嘴滤波水平。
② 标记的 X，Y 坐标输入错误。 ② 重新设定标记的 X，Y 坐标。
由于变更标记坐标时贴片坐标也会发生变
化，因此，在标记坐标变更后务必重新确认
贴片坐标。
③ 标记检测框设定错误。
尤其是检测框很小时，由于基板夹紧时基板位
置偏移，标记容易超出检测框范围。另外，标
记四周有与标记相同的颜色时，应在考虑夹紧
时的误差(含基板自身偏移)
后，决定检测框范
围的大小。
③ 重新设定标记检测框。
④ 标记材质不好。 ④ 确认标记材质。
确认标记规格是否符合
操作手册Ⅱ1-4-5 章
的 “3.识别用标记”中叙述的条件。
另外，标记的涂层可以是透明的抗氧
化涂层、
镀镍、镀锡、镀金、热空气水平焊接涂层之
一。
⑤ 标记极性设定错误。
将白色标记设定为黑色标记，或将黑色标记(陶
瓷基板时)设定为白色标记。
⑤ 重新设定极性。
※ 再次按下在最初标记示教时按的 HOD
［CAMERA］按钮，转换极性。
⑥ OCC 脏污。
或者偏光滤镜设定错误。
⑥ 清扫 OCC。
或者重新调整偏光滤镜。
5-6
操作手册
5-6

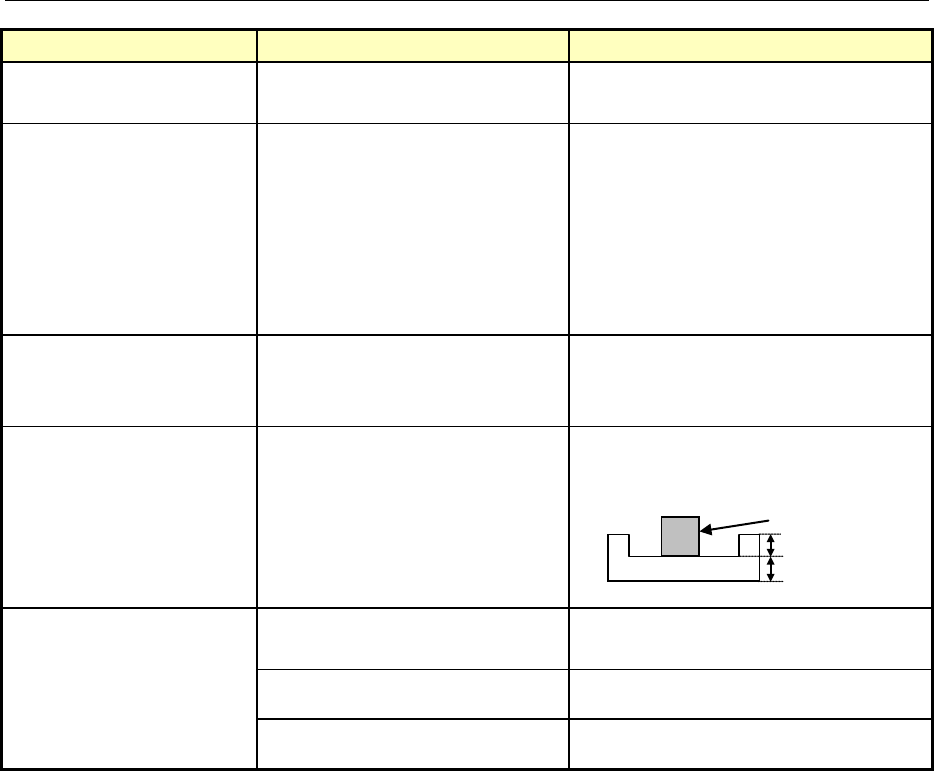

其它错误
现象 原因 措施
1) 启动 START/停止
STOP 开关不起作用。
因安全方面措施，开关相反一侧
的安全盖打开时，开关为无效。
关闭开关相反一侧的安全盖。
2) 对已执行过优化的程
序再次实施优化后，原
设置的送料器配置出
现变化。或者想要改变
原有送料器配置，但即
使进行优化,也不能优
化。
未正确设定“优化”的“分割选
项”/“吸取数据”。
对“分割选项”的“吸取数据”进行
如下设定，以实施优化。
·要改变原有送料器的配置时
⇒设定：“全部分配”
·不想改变已有送料器的配置时
⇒设定为“自动分配所有数据”
3) 贴片点超出基板(或电
路)。
“基板数据”的“基板设计偏移
量”或“电路配置”设定错误。
重新设定“基板设计偏移量”或“电
路配置”，以使从基板原点到贴片坐标
进入到基板或电路中。
4) 在连接器的情况下，定
心时元件碰到激光。
“元件数据”的“吸取深度”设
定错误。
“吸取深度”应输入从元件上面到吸
嘴下面的距离。
5) 无法测量元件。 ① 元件的纵横尺寸颠倒
① 输入长宽尺寸时，应考虑符合元件
供应角度要求。
② 激光表面脏污。 ② 清扫激光表面。
③ 吸嘴选择错误。 ③ 重新选择吸嘴。
吸嘴
吸取深度
元件高度
5-7
