LP-Dicke 6 mm 1 Montageanleitung LP-Dicke 6 mm SIPLACE SX1 / SX2 Ausgabe 06/2009 13 : Achten Sie darauf dass die Leisten zur Außens ei te der T ransportwange ausgerichtet werde n. Legen Sie dazu die Klemmle iste so dass …
1 Montageanleitung LP-Dicke 6 mm SIPLACE SX1 / SX2 LP-Dicke 6 mm
Ausgabe 06/2009
12
: Demontieren Sie die Klemmleiste im Bestückbereich von allen Transportwangen mit einem In-
busschlüssel Gr. 2.
1
1
: Legen Sie die Distanzleisten 460mm und 519mm zwischen entsprechenden Klemm- und Füh-
rungsleisten und schrauben Sie diese wieder fest.
1
1
1
1
1
1
1
1
1
1
1
1
1
Trennen Sie die
obere Klemmleiste
von der unteren
Führungsleiste 1
LP-Dicke 6 mm 1 Montageanleitung LP-Dicke 6 mm SIPLACE SX1 / SX2
Ausgabe 06/2009
13
: Achten Sie darauf dass die Leisten zur Außenseite der Transportwange ausgerichtet werden.
Legen Sie dazu die Klemmleiste so dass die LP-Klemmkante nach oben zeigt.
1
1
: Demontieren Sie alle Stopper und legen Sie die Distanzleiste 29 mm unter.
Setzen Sie die Plättchen unter jeden Stopper (je 3 an jeder Transportwange).
1

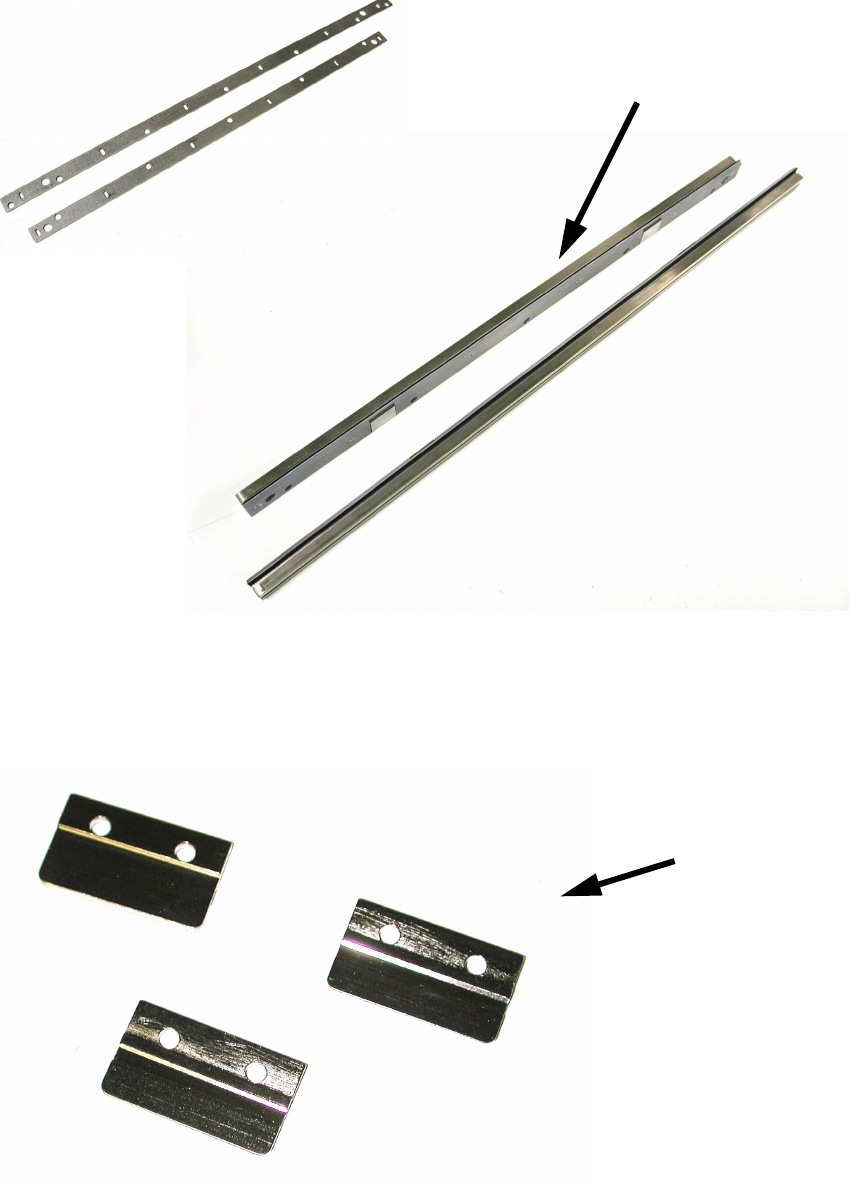

Leisten zum Unterlegen
Klemmleisten mit untergelegten Leisten
Plättchen
1 Montageanleitung LP-Dicke 6 mm SIPLACE SX1 / SX2 LP-Dicke 6 mm
Ausgabe 06/2009
14
: Montieren Sie alle Klemmleisten und Stopper.
1
Drücken Sie beim Festschrauben die Transportwangen nach außen (an die Anlagekante). 1
1
1
: Messen Sie erneut die Höhe des Transportes an mindestens 4 Stellen wie im Bild auf Seite 9
dargestellt. Diese muss wieder 176,8 +/-0,2 mm betragen.
1
Die Höhe muss genau eingehalten werden, sonst besteht Crash-Gefahr. 1
1
1
: Sofern noch nicht geschehen, sollten Sie nun den Optionalen Stopper montieren. Lesen Sie
hierzu die Montageanleitung Optionaler Stopper SIPLACE SX1/SX2 (Art.Nr.: 00196449-xx).
1
