1 Montageanleitung LP-Dicke 6 mm SIPLACE SX1 / SX2 LP-Dicke 6 mm
Ausgabe 06/2009
8
1.5 Vorbereitende Arbeiten
: Docken Sie die BE-Wagen ab, um die Arbeitsposition erreichen zu können.
: Schalten Sie den Bestückautomaten am Hauptschalter aus.
: Öffnen Sie die Schutzhauben.
1
1
LP-Dicke 6 mm 1 Montageanleitung LP-Dicke 6 mm SIPLACE SX1 / SX2
Ausgabe 06/2009
9
1.6 Einstellen der LP-Dicke
: Messen Sie die Höhe wie im Bild gezeigt an mindestens vier Stellen. Nehmen Sie zur höheren
Genauigkeit die äußeren Seitenteile als Messpunkte.
Das Höhenmaß muß 176,8 +/- 0,2 mm betragen.
1
1
1
1
1
Oberkante
Portal
(Laufschiene
Loslager) 1
Messpunkt für
Höhenreferenz
auf dem LP-
Transport 1
1 Montageanleitung LP-Dicke 6 mm SIPLACE SX1 / SX2 LP-Dicke 6 mm
Ausgabe 06/2009
10

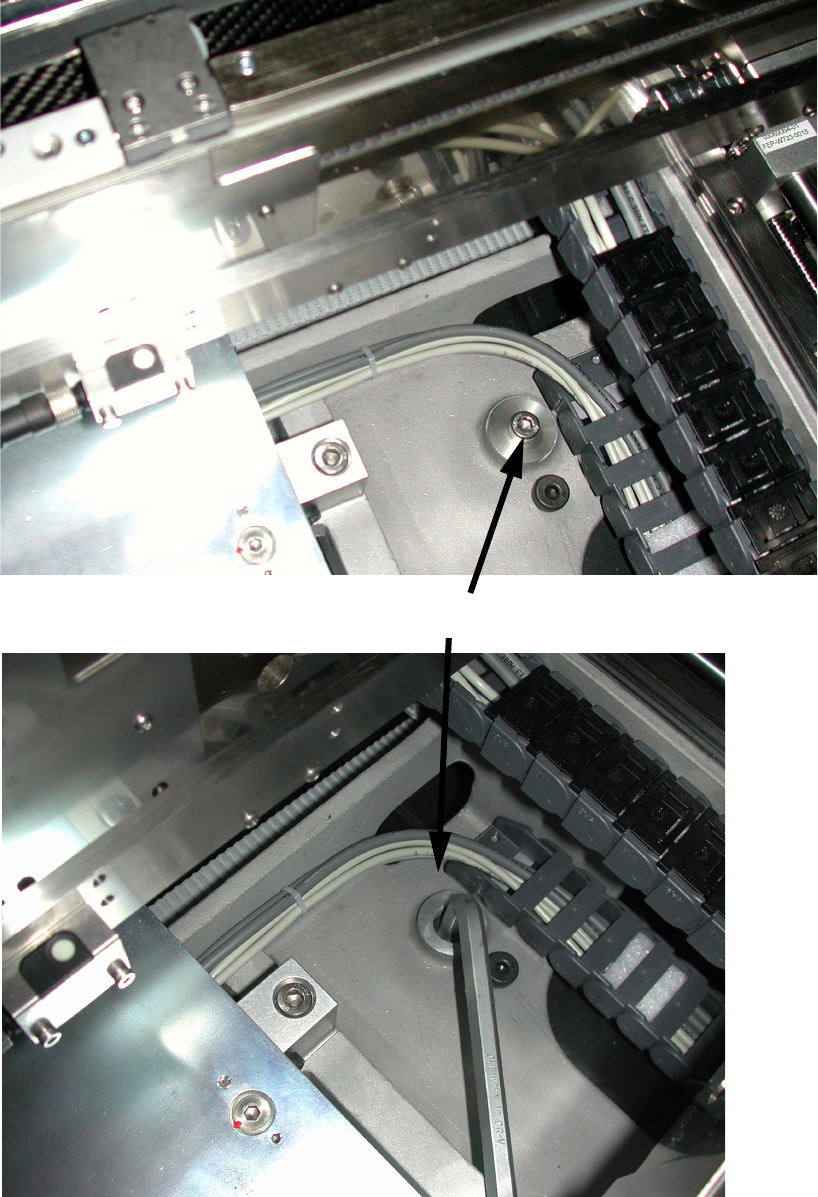

: Lösen Sie die Fixierschrauben (Inbusschlüssel 6 mm).
1
Fixierschraube
