3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1i/D2i 3.6 Bestückkopf Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 116 3.6.1.3 Betrieb mit V akuumpumpe Der 12-Segme nt Collect&Place Ko pf kann zur ef…
Betriebsanleitung SIPLACE D1i/D2i 3 Technische Daten des Automaten
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 3.6 Bestückkopf
115
fe von Blasluft sanft und positionsgenau auf die Leiterplatte abgesetzt. Im Gegensatz zu
klassischen Chipshootern rotieren die zwölf Pipetten der SIPLACE Collect&Place-Köpfe um eine
horizontale Achse. Das ist nicht nur platzsparend: durch den kleinen Durchmesser treten im Ver-
gleich zu klassischen Chipshootern wesentlich geringere Fliehkräfte auf. So wird die Gefahr eines
Verrutschens von Bauelementen während des Transports weitgehend gebannt.
Dazu kommt noch ein weiteres Plus: die Taktzeit des Collect&Place Kopfes ist für alle Bauele-
mente gleich. Das bedeutet, dass die Bestückleistung unabhängig von der Bauelementegröße ist.
3.6.1.2 Technische Daten
3

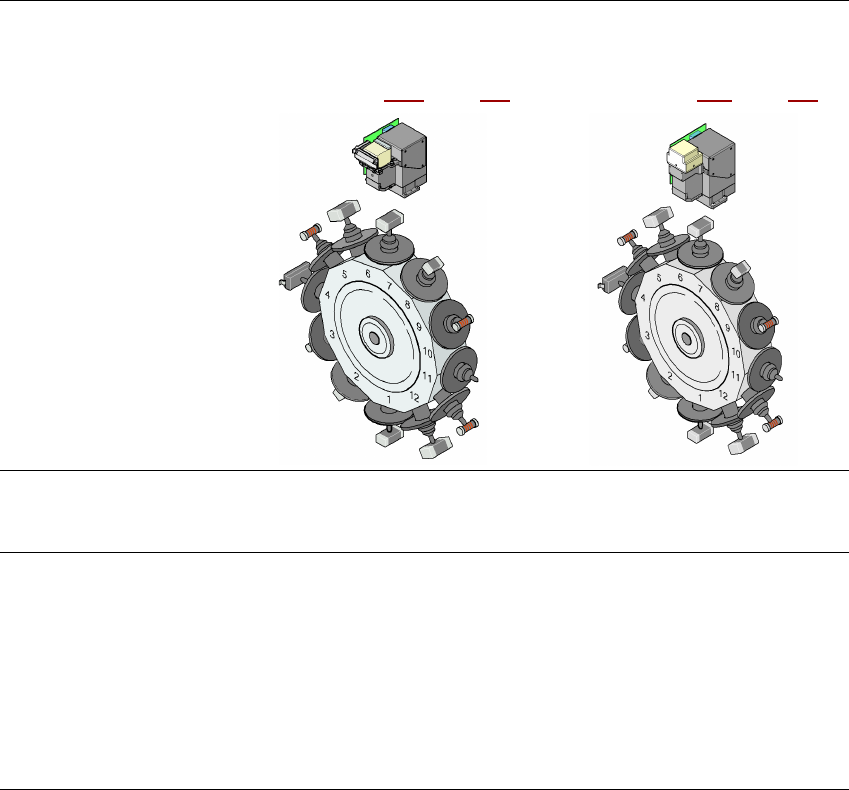

12-Segment Collect&Place Kopf mit
BE-Kameratyp 28,
18 x 18, digital
(siehe Abschnitt 3.9.1
, Seite 140)
12-Segment Collect&Place Kopf mit
BE-Kameratyp 30,
27 x 27, digital
(siehe Abschnitt 6.12
, Seite 300)
BE-Spektrum
a
0402 bis PLCC44, BGA, BGA, Flip-
Chip, TSOP, QFP, SO bis SO32,
DRAM
01005
b
bis Flip-Chip, Bare Die,
PLCC44, BGA, BGA, TSOP, QFP,
SO bis SO32, DRAM
BE-Spezifikation
max. Höhe
min. Beinchenraster
min. Beinchenbreite
min. Ballraster
min. Balldurchmesser
min. Abmessungen
max. Abmessungen
max. Gewicht
6 mm
0,5 mm
0,2 mm
0,35 mm
0,2 mm
1,0 x 0,5 mm²
18,7 x 18,7 mm²
2 g
6 mm
0,3 mm
0,15 mm
0,25 mm
0,14 mm
0,4 x 0,2 mm²
18,7 x 18,7 mm²
2 g
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1i/D2i
3.6 Bestückkopf Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
116
3.6.1.3 Betrieb mit Vakuumpumpe
Der 12-Segment Collect&Place Kopf kann zur effizienteren Vakuumerzeugung auf den Betrieb mit
einer Vakuumpumpe umgerüstet werden (siehe Abschnitt 6.16
, Seite 302).
Programmierte Kraftstufe
1
2
3
4
5
Programmierte Aufsetzkraft [N]
2,4 ± 0,5
2,4 ± 0,5
3 + 1
4 + 1
5 + 1
Pipettentypen 9 xx 9xx
X/Y-Genauigkeit
c
± 50 m/3, ± 67 m/4 ± 50 m/3± 67 m/4
Winkelgenauigkeit ± 0,53°/3, ± 0,71°/4 ± 0,53°/3, ± 0,71°/4
Bauelementespektrum 98% 98,5%
BE-Kameratyp 28 30
Beleuchtungsebenen 5 5
Einstellmöglichkeit der
Beleuchtungsebenen
256
5
256
5
a) Beachten Sie bitte, dass das bestückbare BE-Spektrum auch von den Pad-Geometrien, den kundenspezi-
fischen Standards und den BE-Verpackungstoleranzen beeinflusst wird.
b) Mit 01005-Paket
c) Genauigkeitswert gemessen gemäß herstellerneutralem IPC-Standard
Betriebsanleitung SIPLACE D1i/D2i 3 Technische Daten des Automaten
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 3.6 Bestückkopf
117
3.6.2 6-Segment Collect&Place Kopf für High-Speed IC-Bestückung
Artikel-Nr. 00119875-xx 6-Segment C&P Kopf D2i/D1i
3
Abb. 3.6 - 3 6-Segment Collect&Place Kopf - Funktionsgruppen Teil 1
(1) Vakuumerzeuger
(2) Drehstation - DP-Achse
(3) Stern mit 6 Pinolen - Stern-Achse
(4) Blasluftventil
(5) Schalldämpfer
