Betriebsanleitung SIPLACE D1i/D2i 3 Technische Daten des Automaten Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 3.8 LP-Transportsystem 129 3.8.1.2 Aufbau des flexiblen Doppeltransport s Der flexible Doppe ltransport …
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1i/D2i
3.8 LP-Transportsystem Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
128
3.8 LP-Transportsystem
Standardmäßig ist der Automat mit dem LP-Einfachtransport ausgestattet. Der LP-Doppeltrans-
port ist als Option ab Werk lieferbar (siehe Abschnitt 3.8.7
, Seite 136). Je nach Erfordernis können
Sie die linke oder rechte Seite des LP-Transports als feste Transportseite wählen.
Die Transportbänder werden von Gleichstrommotoren angetrieben. Im Bearbeitungsbereich be-
findet sich der Hubtisch zum Klemmen der Leiterplatten. Die Breite des LP-Transports lässt sich
entweder mit der Bedienoberfläche einstellen oder im Bestückprogramm vorgeben.
3.8.1 Aufbau
3.8.1.1 Aufbau des LP-Einfachtransports
3

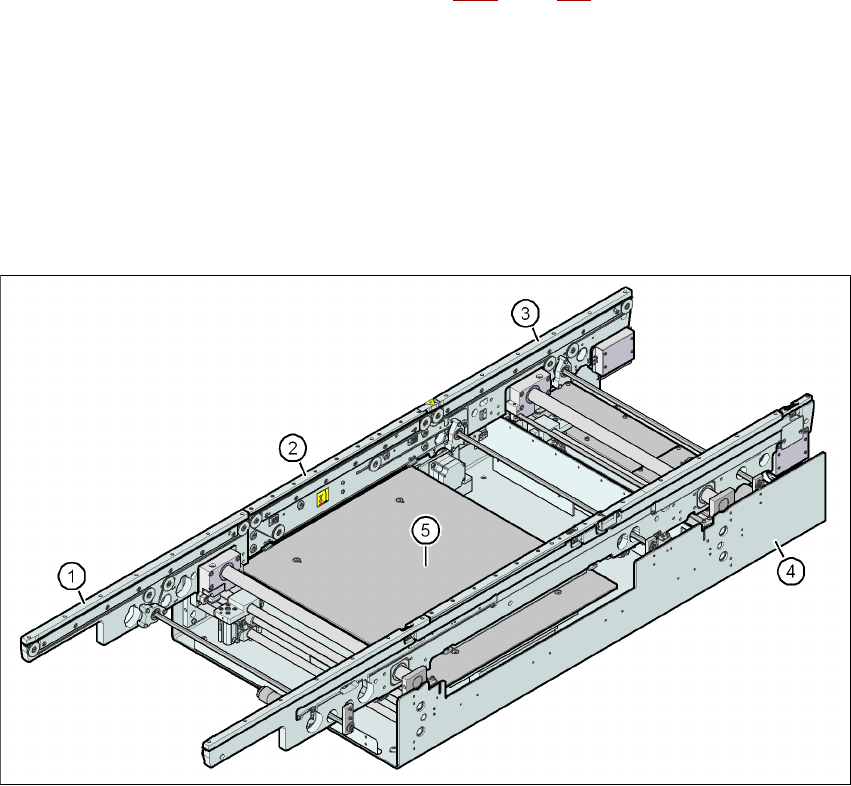

Abb. 3.8 - 1 Aufbau des LP-Einfachtransports
(1) Eingabetransport
(2) Bearbeitungstransport
(3) Ausgabetransport
(4) Montagewanne
(5) Hubtisch
Betriebsanleitung SIPLACE D1i/D2i 3 Technische Daten des Automaten
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 3.8 LP-Transportsystem
129
3.8.1.2 Aufbau des flexiblen Doppeltransports
Der flexible Doppeltransport besitzt zwei elektrisch und mechanisch voneinander unabhängige
Transportspuren.
3

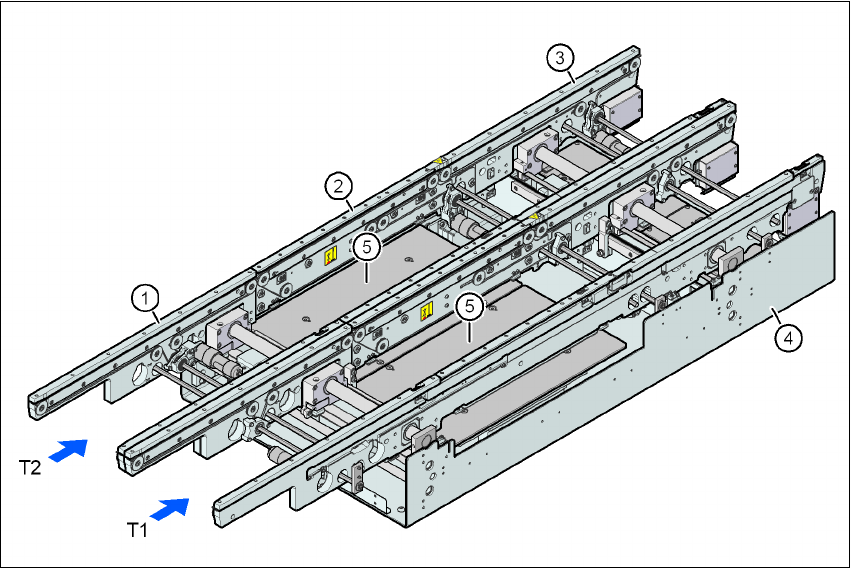

Abb. 3.8 - 2 Aufbau des LP-Doppeltransports
(1) Eingabetransport
(2) Bearbeitungstransport
(3) Ausgabetransport
(4) Montagewanne
(5) Hubtisch
T1 Transportspur 1
T2 Transportspur 2
3.8.2 Beschreibung
Zum Bestücken wird die Leiterplatte von ihrer Unterseite her geklemmt. Der Abstand zwischen
Leiterplattenoberseite und Bestückkopf bleibt daher bei jeder Leiterplatte unverändert und hängt
nicht von der Dicke der Leiterplatte ab. Dementsprechend ist auch die Bestückrate nicht von der
LP-Dicke abhängig. Darüber hinaus lässt sich die LP-Markenzentrierung optimieren. Durch den
gleichbleibenden Abstand zwischen LP-Oberfläche und LP-Kamera ist der Fokus der LP-Kamera
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1i/D2i
3.8 LP-Transportsystem Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
130
immer gleich scharf auf die LP-Oberfläche eingestellt. Die LP-Markenkonturen werden optimal auf
dem CCD-Chip der LP-Kamera abgebildet.
Die Breite des Leiterplatten-Transports wird elektronisch von einem integrierten Regelkreis ein-
gestellt und überwacht. Sie lässt sich per Programmaufruf wählen. Dazu aktiviert die Regelelekt-
ronik die Schrittmotoren so lange, bis die gewünschte Breite erreicht ist. Die Breitenverstellung ist
also unabhängig von anderen Maschinenkomponenten.
Die Transporthöhe lässt sich am Automaten so wählen, dass diese in Linien mit 830, 900, 930
oder 950 mm Transporthöhe integriert werden können.
Die Kommunikation zwischen den LP-Transporten der einzelnen Automaten erfolgt über die op-
tionale SMEMA-Schnittstelle oder die Siemens-Schnittstelle.
Für den Doppeltransport und auch für den Einfachtransport kann die feste Transportseite rechts
oder links gewählt werden. Eine Umrüstung der festen Transportseite von rechts auf links oder
umgekehrt ist bei diesem Transport möglich.
Der Transport der Leiterplatten wird mit optischen Sensoren überwacht und gesteuert. Hat die
Leiterplatte den Bestückbereich erreicht und die Lichtschranke passiert, wird sie abgebremst.
Eine Laserlichtschranke erfasst die Position der Leiterplatte. Sobald die Leiterplatte ihre Sollposi-
tion erreicht hat, wird das Transportband gestoppt und die Leiterplatte von der Unterseite her ge-
klemmt.
3.8.3 Definition der Transportspuren und Transportarten
Die rechte Transportspur (in Transportrichtung gesehen) wird als "Transport 1" bezeichnet, die
linke Transportspur als "Transport 2" (siehe Abb. 3.8 - 4
, Seite 132).
3.8.3.1 Definition der Transportspurbreite
3.8.3.2 Standardbreite
Die Standardbreite der Transportspur ist die maximale Transportbreite, die durch die Sollposition
der festen Transportwange vorgegeben ist. Sie beträgt maximal 216 mm pro Spur.
3.8.3.3 Überbreite Transportspur
Durch Verschieben der festen Transportwange aus Ihrer Sollposition lässt sich die Transportspur
auf maximal 242 mm verbreitern.
3.8.3.4 Doppeltransport im Modus "Einfachtransport"
Der Doppeltransport kann online zu einem Einfachtransport konfiguriert werden. Dazu wird eine
Transportspur vollständig zusammengefahren und deaktiviert (siehe Abb. 3.8 - 3
, Seite 131). Dies
ergibt eine Transportspurbreite von maximal 380 mm.
