3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1i/D2i 3.10 Zuführmodule Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 154 3.10.8.6 Gurtzuführmodul 24/32 mm S DP für tiefe T aschen Abb. 3.10 - 6 Gurtzuführ…
Betriebsanleitung SIPLACE D1i/D2i 3 Technische Daten des Automaten
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 3.10 Zuführmodule
153
3.10.8.5 Gurtzuführmodul 24/32 mm S

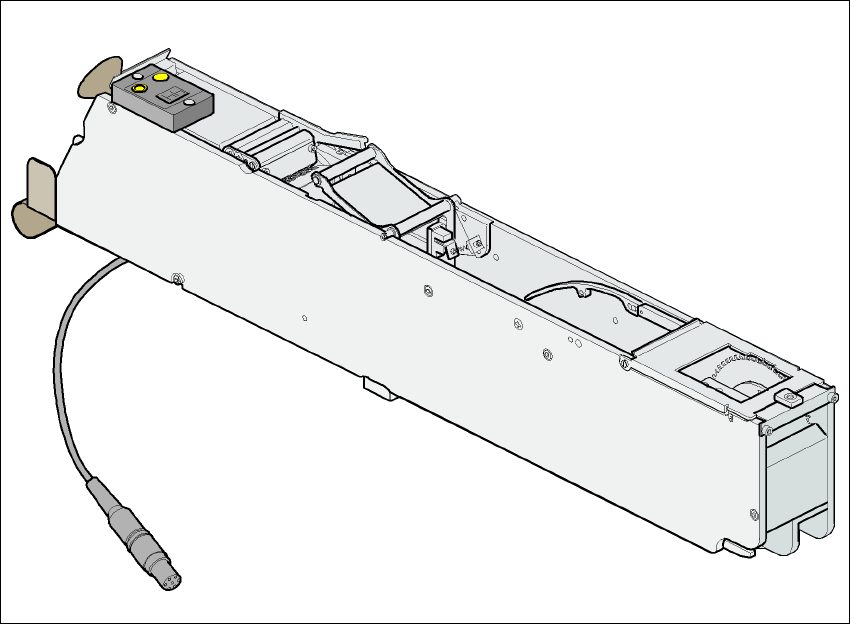

Abb. 3.10 - 5 Gurtzuführmodul 24/32 mm S
Artikelnummer 00141093-xx 3
Breite 42,4 mm 3
Spuren pro Zuführmodul 1 3
Belegte Zuführmodul-Stellplätze 1,5 3
Max. Anzahl der Zuführmodule pro Maschine 2 x 10 3
Bauelementevorrat bei 7"-Spulen ca. 2.000 Stück 3
Transportschrittweite von 4 bis 40 mm in 4 mm - Schritten 3
Gurtmaterial Blistergurt 3
Max. BE-Höhe 14 mm 3
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1i/D2i
3.10 Zuführmodule Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
154
3.10.8.6 Gurtzuführmodul 24/32 mm S DP für tiefe Taschen

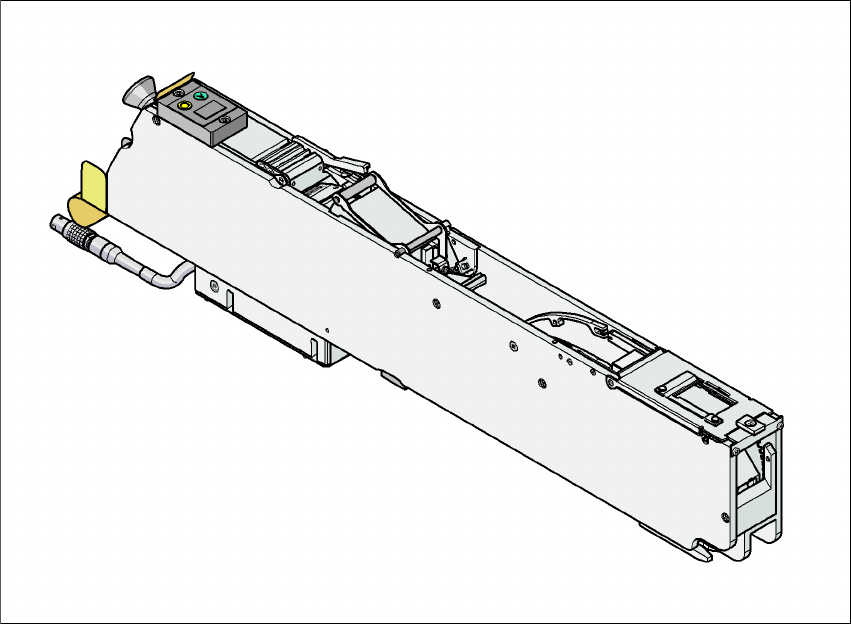

Abb. 3.10 - 6 Gurtzuführmodul 24/32 mm S DP für tiefe Taschen
Artikelnummer 00141193-xx 3
Breite 42,4 mm 3
Spuren pro Zuführmodul 1 3
Belegte Zuführmodul-Stellplätze 1,5 3
Max. Anzahl der Zuführmodule pro Maschine 2 x 10 3
Gurthöhe bis zu 25 mm 3
Transportschrittweite von 4 bis 40 mm in 4 mm - Schritten 3
Gurtmaterial Blistergurt 3
Max. BE-Höhe 24 mm 3
Betriebsanleitung SIPLACE D1i/D2i 3 Technische Daten des Automaten
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 3.10 Zuführmodule
155
3.10.8.7 Gurtzuführmodul 44 mm S
Abb. 3.10 - 7 Gurtzuführmodul 44 mm S
Artikelnummer 00141094-xx 3
Breite 54,6 mm 3
Spuren pro Zuführmodul 1 3
Belegte Zuführmodul-Stellplätze 2 3
Max. Anzahl der Zuführmodule pro Maschine 2 x 7 3
Bauelementevorrat bei 7"-Spulen ca. 2.000 Stück 3
Transportschrittweite von 4 bis 52 mm in 4 mm - Schritten 3
Gurtmaterial Blistergurt 3
Max. BE-Höhe 14 mm 3
3
