00197330-01_UM_D1_D2_SR605_DE - 第157页
Betriebsanleitung SIPLACE D1i/D2i 3 Technische Daten des Automaten Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 3.10 Zuführmodule 157 3.10.8.9 Gurtzuführmodul 56 mm S Abb. 3.10 - 9 Gurtzuführmodul 56 mm S Artikelnumm…
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1i/D2i
3.10 Zuführmodule Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
156
3.10.8.8 Gurtzuführmodul 44 mm S DP für tiefe Taschen

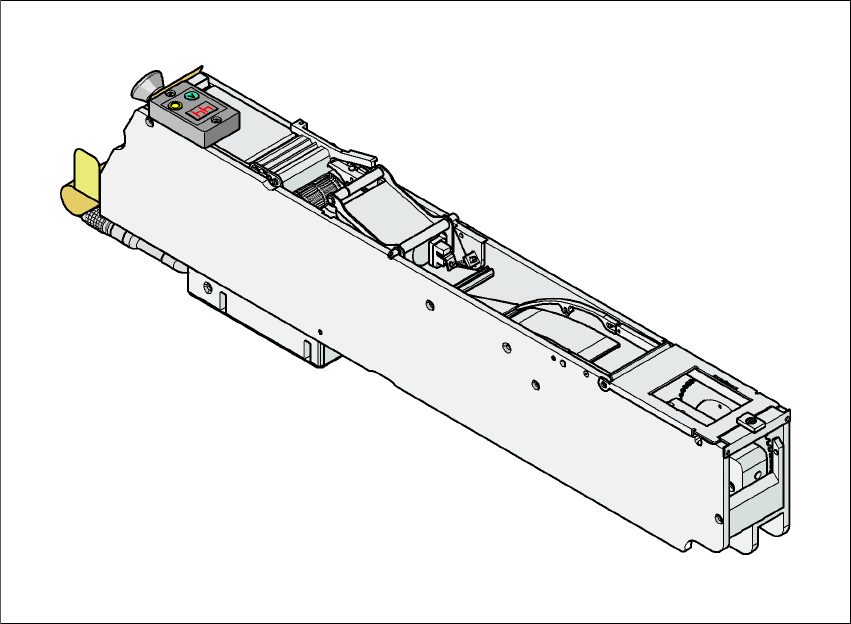

Abb. 3.10 - 8 Gurtzuführmodul 44 mm S DP für tiefe Taschen
Artikelnummer 00141194-xx 3
Breite 54,6 mm 3
Spuren pro Zuführmodul 1 3
Belegte Zuführmodul-Stellplätze 2 3
Max. Anzahl der Zuführmodule pro Maschine 2 x 7 3
Gurthöhe bis zu 25 mm 3
Transportschrittweite von 4 bis 52 mm in 4 mm-Schritten 3
Gurtmaterial Blistergurt 3
Max. BE-Höhe 24 mm 3
3
Betriebsanleitung SIPLACE D1i/D2i 3 Technische Daten des Automaten
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 3.10 Zuführmodule
157
3.10.8.9 Gurtzuführmodul 56 mm S

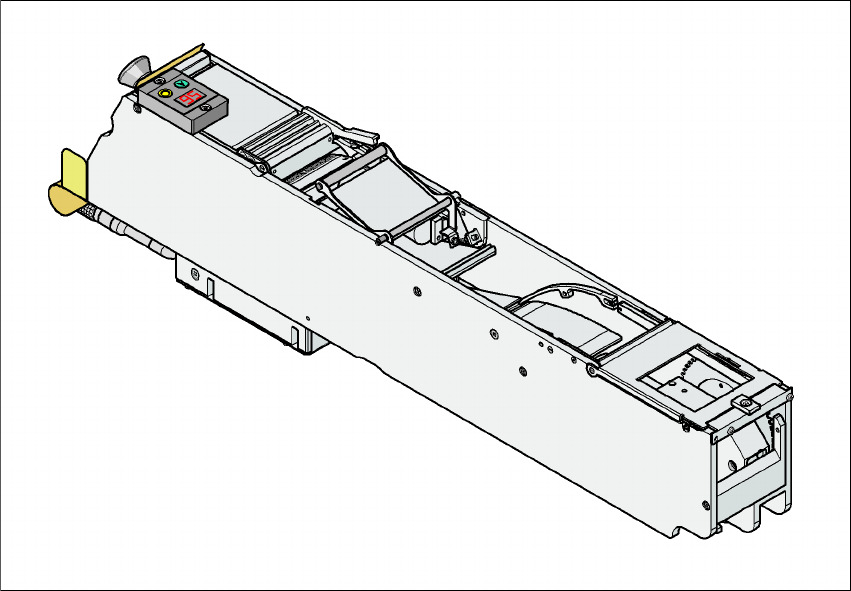

Abb. 3.10 - 9 Gurtzuführmodul 56 mm S
Artikelnummer 00141095-xx 3
Breite 66,6 mm 3
Spuren pro Zuführmodul 1 3
Belegte Zuführmodul-Stellplätze 2,5 3
Max. Anzahl der Zuführmodule pro Maschine 2 x 6 3
Bauelementevorrat bei 7"-Spulen ca. 2.000 Stück 3
Transportschrittweite von 4 bis 68 mm in 4mm-Schritten 3
Gurtmaterial Blistergurt 3
Max. BE-Höhe 14 mm 3
3
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1i/D2i
3.10 Zuführmodule Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
158
3.10.8.10 Gurtzuführmodul 56 mm S DP für tiefe Taschen
Abb. 3.10 - 10 Gurtzuführmodul 56 mm S DP für tiefe Taschen
Artikelnummer 00141195-xx 3
Breite 66,6 mm 3
Spuren pro Zuführmodul 1 3
Belegte Zuführmodul-Stellplätze 2,5 3
Max. Anzahl der Zuführmodule pro Maschine 2 x 6 3
Gurthöhe bis zu 25 mm 3
Transportschrittweite von 4 bis 68 mm in 4mm-Schritten 3
Gurtmaterial Blistergurt 3
Max. BE-Höhe 24 mm 3
3
