3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1i/D2i 3.10 Zuführmodule Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 162 3.10.8.14 Bulkcase -Zuführmodul 3 Abb. 3.10 - 14 Bulkcase-Zuführmodul Artikelnumme…
Betriebsanleitung SIPLACE D1i/D2i 3 Technische Daten des Automaten
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 3.10 Zuführmodule
161
3.10.8.13 Vibrationslängsförderer, Typ 3
3
Abb. 3.10 - 13 Vibrationslängsförderer, Typ 3
Artikelnummer 00142031-xx 3
Breite 28 mm 3
Spuren pro Förderer 1, 2 oder 3 3
Belegte Stellplätze 1 3
Max. Anzahl der Förderer pro Maschine 2 x 15 3
Bauelementevorrat Je Stangenmagazin max. 150 Stück, 3
je nach Bauelementelänge 3
Spezifische Daten für Stangenmagazine 9,5 mm Breite / 3 Stück 3
15 mm Breite / 2 Stück 3
> 15 mm Breite / 1 Stück 3
30 mm Breite / 1 Stück 3
Rüttelzeit mit SIPLACE Pro einstellbar von 400 bis
über 1.000 ms 3
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1i/D2i
3.10 Zuführmodule Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
162
3.10.8.14 Bulkcase-Zuführmodul
3

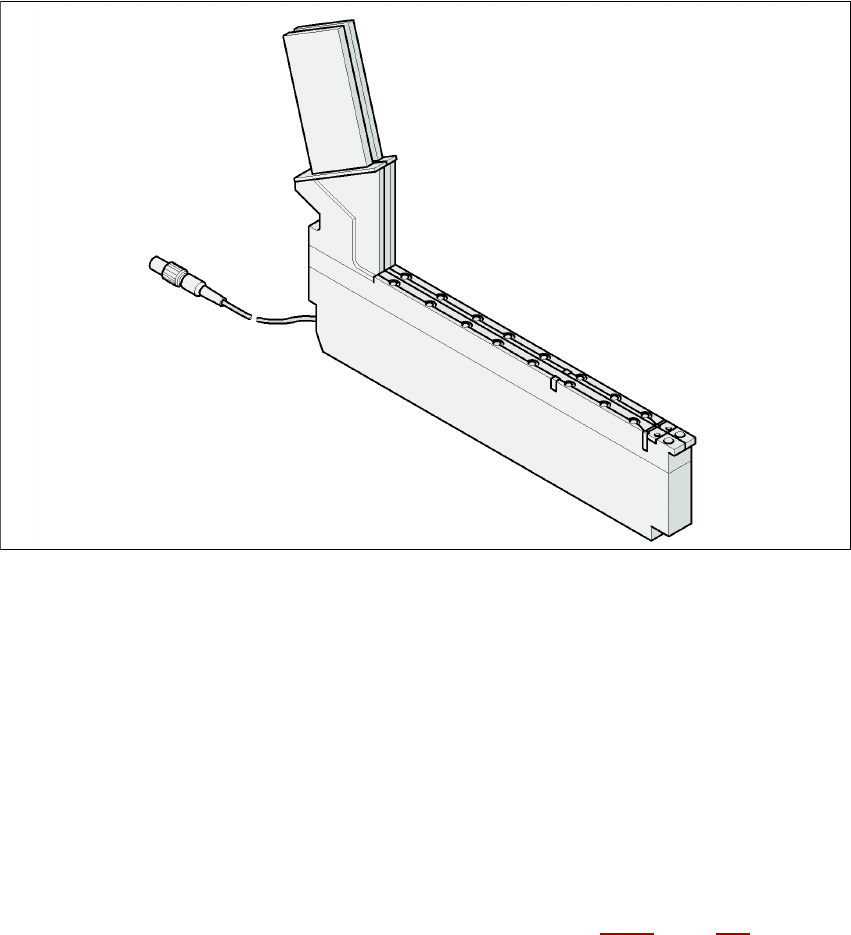

Abb. 3.10 - 14 Bulkcase-Zuführmodul
Artikelnummer 00142318-xx 3
Breite 30,6 mm 3
Spuren pro Zuführmodul 2 3
Belegte Zuführmodul-Stellplätze 1 3
Max. Anzahl der Zuführmodule
pro Maschine 2 x 15 3
Bauelementevorrat bis zu 50.000 Stück 3
Zuführschienen 0402 / 0,5 mm Höhe Art.-Nr. 00142320-xx 3
0603 / 0,80 mm Höhe Art.-Nr. 00142322-xx 3
Tak tzeit < 60 ms 3
Die Druckluftversorgung für Bulkcase-Zuführmodule ist in Abschnitt 3.11.6
, Seite 175 beschrie-
ben. 3
Betriebsanleitung SIPLACE D1i/D2i 3 Technische Daten des Automaten
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 3.10 Zuführmodule
163
3.10.8.15 Surftape- Zuführmodul
Für die Bestückung von Bare Die benötigen Sie für die BE-Bereitstellung das Surftape-Zuführmo-
dul. Diese Zuführmodule gibt es in Ausführungen für 8-, 12- bzw. 16 mm Gurte.
3
Abb. 3.10 - 15 Surftape-Zuführmodul
Die Handhabung des Zuführmoduls ist in der Betriebsanleitung für Zuführmodule beschrieben.
