3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1i/D2i 3.10 Zuführmodule Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 164 Technische Daten 3 3 3 3 Parameter für Surftape-Zuführmodule 3 Die Parameter für d…
Betriebsanleitung SIPLACE D1i/D2i 3 Technische Daten des Automaten
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 3.10 Zuführmodule
163
3.10.8.15 Surftape- Zuführmodul
Für die Bestückung von Bare Die benötigen Sie für die BE-Bereitstellung das Surftape-Zuführmo-
dul. Diese Zuführmodule gibt es in Ausführungen für 8-, 12- bzw. 16 mm Gurte.
3

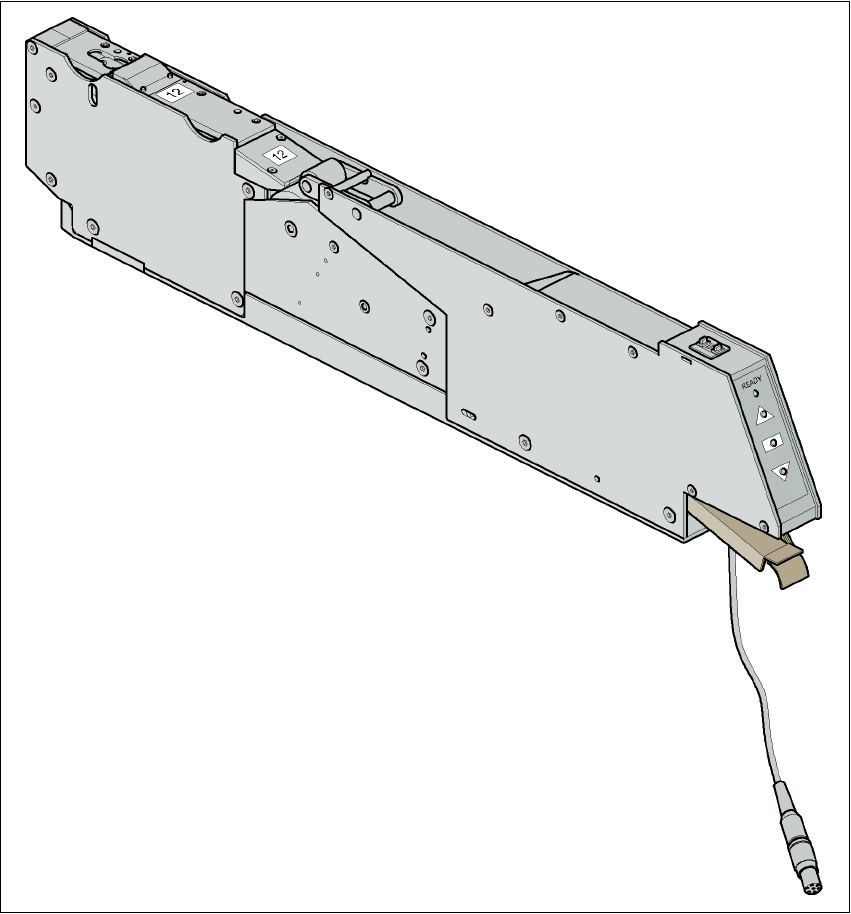

Abb. 3.10 - 15 Surftape-Zuführmodul
Die Handhabung des Zuführmoduls ist in der Betriebsanleitung für Zuführmodule beschrieben.
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1i/D2i
3.10 Zuführmodule Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
164
Technische Daten 3
3
3
3
Parameter für Surftape-Zuführmodule 3
Die Parameter für die Surftape-Zuführmodule lassen sich am SIPLACE Pro-Rechner modifizie-
ren.
Gurtbreiten 8/12/16 mm
Empfohlene Gurt- und Bauelemente-
größen
8 mm: BE 1 x 1 mm² - 2,3 x 2,3 mm²
12 mm: BE 2,3 x 2,3 mm² - 5 x 5 mm²
16 mm: BE 3,8 x 3,8 mm² - 9,5 x 9,5 mm²
Gurtungsgenauigkeit der Bare Die auf
dem Surftape
Bare Die-Größe bis 2,3 x 2,3 mm²: +/- 100 m, 6
Bare Die-Größe über 2,3 x 2,3 mm²: +/- 200 m, 6
(bezogen auf den Taschenmittelpunkt)
Erforderlicher Abstand der Bare Die-
Kanten zur Gurttasche min. 0,4 mm
Ausstoßernadel Einfach- oder Dreifachnadel, je nach Die-Größe
Gurtmaterial Metrisch
Gurtnorm IEC 286-3, DIN-IEC-286, EIA 481 und JIS C 0806
Gurtrollendurchmesser 7" bis 15"
Stellfläche des Zuführmoduls 1 Stellplatz auf dem Bauelementetisch
Betriebsanleitung SIPLACE D1i/D2i 3 Technische Daten des Automaten
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 3.10 Zuführmodule
165
3.10.9 Halterung für Flächenmagazine
Artikel-Nr. 00116430-01 Halterung für großes Flächenmagazin (260 x360mm²)
Artikel-Nr. 00116432-01 Halterung für kleines Flächenmagazin (136 x360mm²)
3

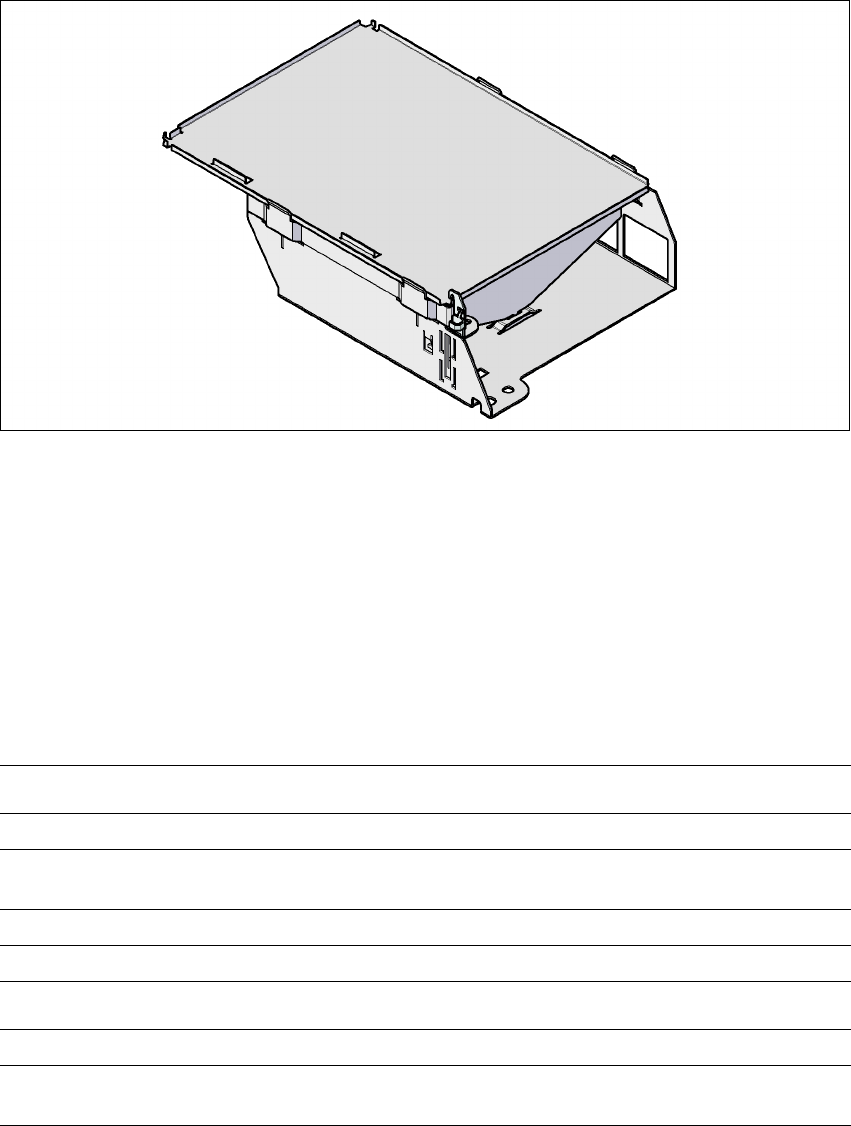

3.10.9.1 Beschreibung
Die Halterung für Flächenmagazine ist eine Vorrichtung zur Aufnahme von JEDEC-Flächenma-
gazinen, in denen Bauelemente bereitgestellt werden. Die Halterung wird wie ein Zuführ-modul
auf den Bauelementetisch gestellt, die Flächenmagazine werden von Hand gewechselt.
Die Rüstung der Halterung empfiehlt sich, wenn nur wenige BE-Typen aus einem Flächenmaga-
zin bestückt werden sollen.
3.10.9.2 Technische Daten
3
Halterung für großes Flächenmagazin
Abmessungen LxBxH 425 x 264 x 113 mm³
Stellplatzbelegung auf dem
BE-Tisch
9
Stellmöglichkeiten Stellplatz 1 (SIPLACE D1i)
Bestückkopfspektrum P&P, C&P6, C&P12
Halterung für kleines Flächenmagazin
Abmessungen LxBxH 425 x 140 x 113 mm³
Stellplatzbelegung
auf dem BE-Tisch
5
