Betriebsanleitung SIPLACE D1i/D2i 3 Technische Daten des Automaten
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 3.10 Zuführmodule
165
3.10.9 Halterung für Flächenmagazine
Artikel-Nr. 00116430-01 Halterung für großes Flächenmagazin (260 x360mm²)
Artikel-Nr. 00116432-01 Halterung für kleines Flächenmagazin (136 x360mm²)
3
3.10.9.1 Beschreibung
Die Halterung für Flächenmagazine ist eine Vorrichtung zur Aufnahme von JEDEC-Flächenma-
gazinen, in denen Bauelemente bereitgestellt werden. Die Halterung wird wie ein Zuführ-modul
auf den Bauelementetisch gestellt, die Flächenmagazine werden von Hand gewechselt.
Die Rüstung der Halterung empfiehlt sich, wenn nur wenige BE-Typen aus einem Flächenmaga-
zin bestückt werden sollen.
3.10.9.2 Technische Daten
3
Halterung für großes Flächenmagazin
Abmessungen LxBxH 425 x 264 x 113 mm³
Stellplatzbelegung auf dem
BE-Tisch
9
Stellmöglichkeiten Stellplatz 1 (SIPLACE D1i)
Bestückkopfspektrum P&P, C&P6, C&P12
Halterung für kleines Flächenmagazin
Abmessungen LxBxH 425 x 140 x 113 mm³
Stellplatzbelegung
auf dem BE-Tisch
5
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1i/D2i
3.10 Zuführmodule Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
166
3.10.9.3 Montage
3

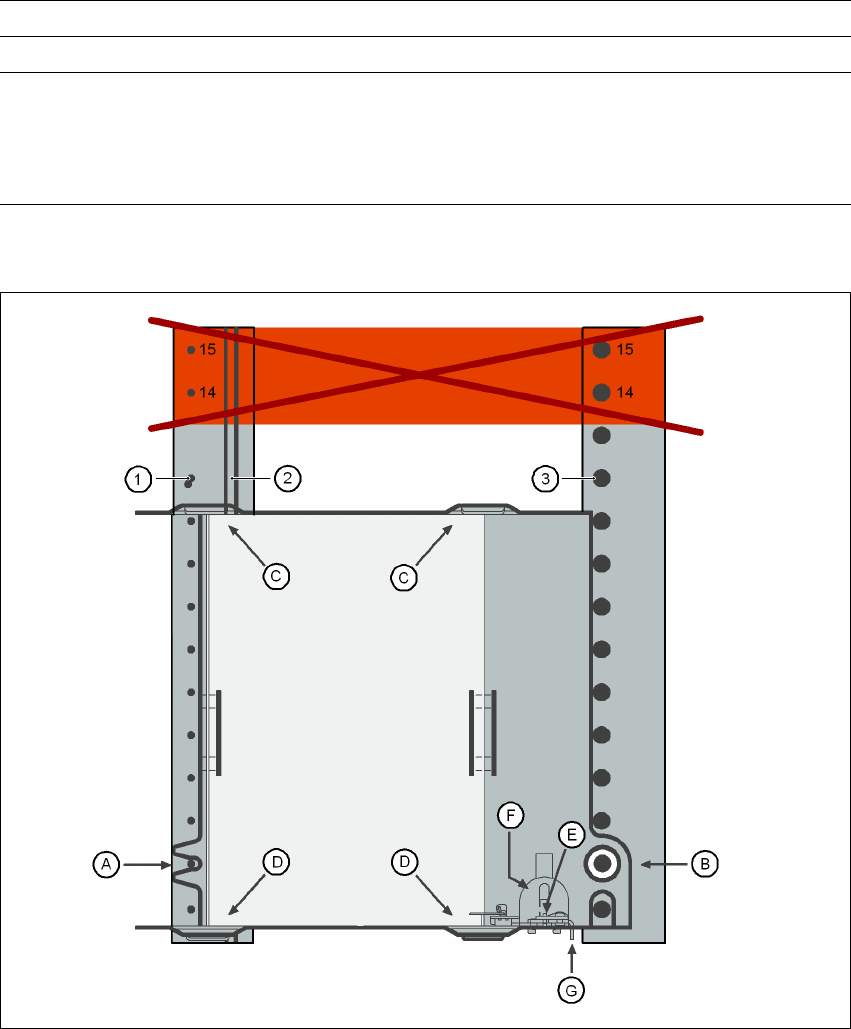

Abb. 3.10 - 16 Ein/Ausbau
(1) Zentrierstifte
(2) Magnetleiste
(3) Kalotte
(14), (15) Diese Position darf nicht belegt werden.
Stellmöglichkeiten Stellplatz 1 (SIPLACE D1i)
Bestückkopfspektrum P&P, C&P6, C&P12
Max. Flächenmagazinhöhe
inklusive BE
C&P12
C&P6
P&P
12,5 mm
12,5 mm
28,5 mm
Betriebsanleitung SIPLACE D1i/D2i 3 Technische Daten des Automaten
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 3.10 Zuführmodule
167
HINWEIS
– Die Halterung für Flächenmagazine kann nur an Stellplatz 1 gerüstet werden.
– Die Zuführmodulpositionen 14 und 15 auf dem Bauelementetisch dürfen nicht belegt werden.
– Der BE-Wagen lässt sich bei gerüsteter Halterung nicht an- oder abdocken.
→ Setzen Sie die Vorderseite der "Halterung für Flächenmagazine" in den zugehörigen Zentrier-
stift ein (A in Abb. 3.10 - 16
, Seite 166).
→ Setzen Sie danach die Bohrung an der Rückseite der "Halterung für Flächenmagazine" auf
die Kalotte am Bauelementetisch (B in Abb. 3.10 - 16
, Seite 166).
→ Kontrollieren Sie, ob die "Halterung für Flächenmagazine" plan auf dem Bauelementetisch
aufliegt.
→ Setzen Sie eine Seite des Flächenmagazinträgers in die Halterung (C in Abb. 3.10 - 16
, Seite
166
) ein. Drücken Sie jetzt die andere Seite in die Halterung (D in Abb. 3.10 - 16, Seite 166).
→ Schieben Sie das Flächenmagazin gegen den Anschlag (E in Abb. 3.10 - 16
, Seite 166).
→ Fixieren Sie den Flächenmagazinträger in dem Sie das Druckstück (F in Abb. 3.10 - 16
, Seite
166
) nach unten drücken.
→ Zum Entfernen des Flächenmagazinträgers drücken Sie das Druckstück erneut.
HINWEIS
Bei der "Halterung für kleines Flächenmagazin" (136mm) kann ein Flächenmagazin (JEDEC-/
CENELEC-Flächenmagazin) direkt auf die Halterung, also ohne Flächenmagazinträger montiert
werden. Wechseln Sie dazu den Niederhalter (G in Abb. 3.10 - 16, Seite 166).
WARNUNG
Als Voraussetzung für die Betriebssicherheit müssen alle Stellplätze mit Zuführmodulen gerüstet
sein.
Sollten nicht genügend Zuführmodule zur Verfügung stehen, sind nicht belegte Stellplätze mit
einem Eingreifschutz (Dummy-Feeder) zu versehen. Auch bei Rüstung einer Halterung für Flä-
chenmagazine sind die freibleibenden Stellplätze mit einem Eingreifschutz zu sichern.
3.10.9.4 Wechseln des Niederhalters
→ Halten Sie den Niederhalter (G in Abb. 3.10 - 16, Seite 166) fest. Drücken Sie das Druckstück
(F in Abb. 3.10 - 16
, Seite 166) nach unten und entfernen Sie den Niederhalter, indem Sie ihn
seitlich herausdrücken.
