3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1i/D2i 3.11 BE-Wagen Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 176 Die Montage ist einfach . Der Druc kluftverteiler (Pos. 1 in Abb. 3.1 1 - 5 ) wird mit…
Betriebsanleitung SIPLACE D1i/D2i 3 Technische Daten des Automaten
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 3.11 BE-Wagen
175
3.11.4.1 Maximaler Gurtrollendurchmesser
Die Gurtrollen lagern auf Steckachsen im Gurtrollencontainer. Die Ergebnisse gelten bei installier-
ter oder nicht installierter Halterung für die dritte Gurtrolle.
3
3
3
3.11.5 Externe Spannungsversorgung für den BE-Wagen
Artikel-Nr. 00119781-xx Externe Spannungsversorgung, Förderertisch D2i /D1i
Artikel-Nr. 00119030-xx Verlängerungskabel, Förderertisch
Um die Zeitspanne für einen Rüstungswechsel möglichst gering zu halten, lassen sich die BE-
Wagen an einem externen Rüstplatz vorrüsten. Zur Vorbereitung auf den Betriebseinsatz können
dort die Zuführmodulfunktionen und -Einstellungen überprüft werden. Dazu bieten wir eine exter-
ne Stromversorgung an. Über ein Versorgungskabel wird der BE-Wagen mit der erforderlichen
Betriebsspannung und mit Druckluft versorgt.
3.11.5.1 Technische Daten
Zum Lieferumfang gehören ein Netzkabel nach europäischer Norm, ein Netzkabel nach US-Norm
und ein Verbindungskabel zwischen Spannungsversorgung und BE-Wagen.
3.11.6 Druckluftversorgung für Bulkcase-Zuführmodule
Artikel-Nr. 00142335-xx Bulkcase Luftverteiler
Bulkcase-Zuführmodule benötigen für den Betrieb Druckluft. Als Option wird deshalb eine Druck-
luftversorgung für Bulkcase-Zuführmodule angeboten.
LP-Transporthöhe
Maximaler Gurtrollen-
durchmesser
Ohne Option
Spleißstellen-
erkennung
Mit Option
Spleißstellen-
erkennung
950 mm
19"
17"
ja
ja
nein
ja
930 mm 17" ja ja
900 mm 17" ja nein
830 mm 15" nein nein
Netzspannung 230 V~ ± 5 %
120 V~ ± 5 %
Druckluftanschluss max. 1,0 MPa (10 bar)
Ausgangsdruck mit Druckregler einstellbar
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1i/D2i
3.11 BE-Wagen Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
176
Die Montage ist einfach. Der Druckluftverteiler (Pos. 1 in Abb. 3.11 - 5) wird mit zwei Schrauben
(Pos. 2 in Abb. 3.11 - 5
) am BE-Tisch (Pos. 3 in Abb. 3.11 - 5) befestigt. Danach wird der Druck-
luftverteiler an die Druckluftversorgung des BE-Wagens angeschlossen. An der Rückseite des
Druckluftverteilers sind Halteklammern (Pos. 4 in Abb. 3.11 - 5
). Sie fixieren die Bulkcase-Zuführ-
module auf dem BE-Tisch und sorgen so für eine einwandfreie Druckluftversorgung.
3

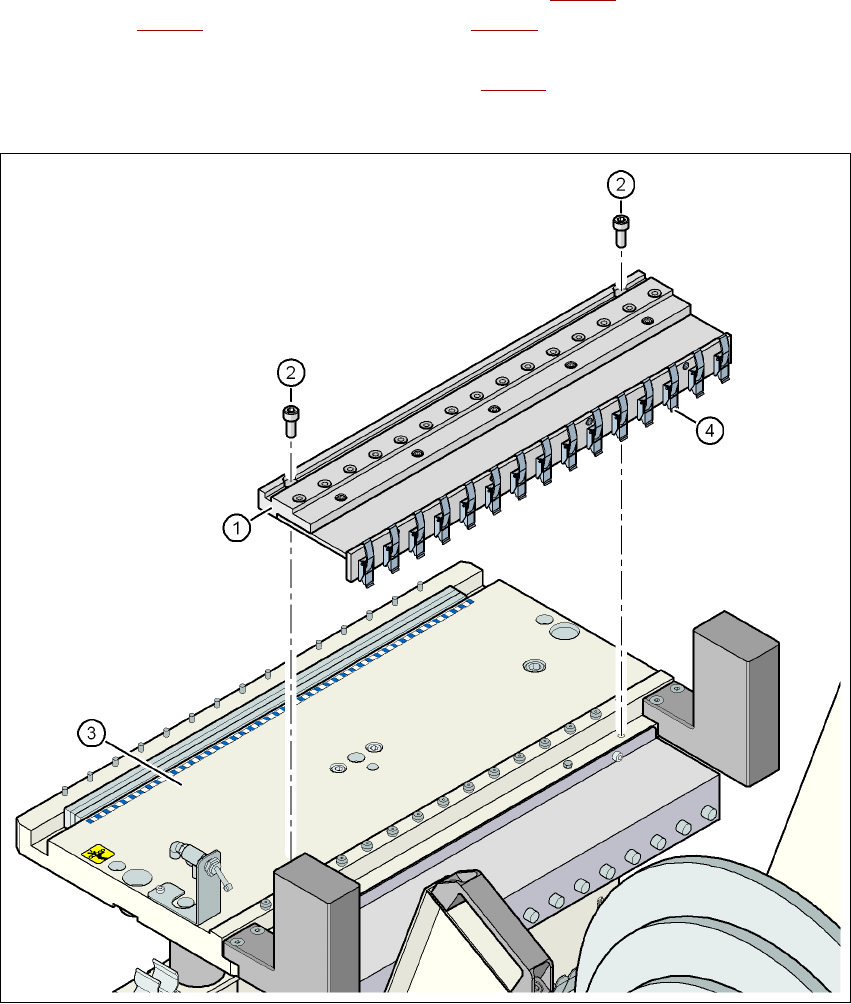

Abb. 3.11 - 5 Druckluftversorgung für Bulkcase-Zuführmodule
(1) Druckluftverteiler
(2) Schraube DIN 912, M8x20, 2 Stück
(3) BE-Tisch
(4) Halteklammern
Betriebsanleitung SIPLACE D1i/D2i 3 Technische Daten des Automaten
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 3.11 BE-Wagen
177
3.11.7 Gurtrollencontainer in der zweiten Ebene
Artikel-Nr. 00119773-xx Zweite Ebene für BE-Rollen für D2i/D1i
Bei einer Maximalrüstung des BE-Wagens mit 3 x 8 mm Zuführmodulen können die Gurtrollen im
Basiscontainer (Pos. 4 in Abb. 3.11 - 6
) eingezwängt werden und das Handling der Gurtrollen er-
schweren. Mit dem Gurtrollencontainer in der zweiten Ebene (Pos. 1 in Abb. 3.11 - 6
) ist es mög-
lich, im Basiscontainer festsitzende Gurtrollen in den Container der zweiten Ebene auszulagern
und das Handling zu erleichtern. Die erhöhte Anordnung des Gurtrollencontainers in der zweiten
Ebene verbessert die Ergonomie beim Rüsten und Nachfüllen von Bauelementen.

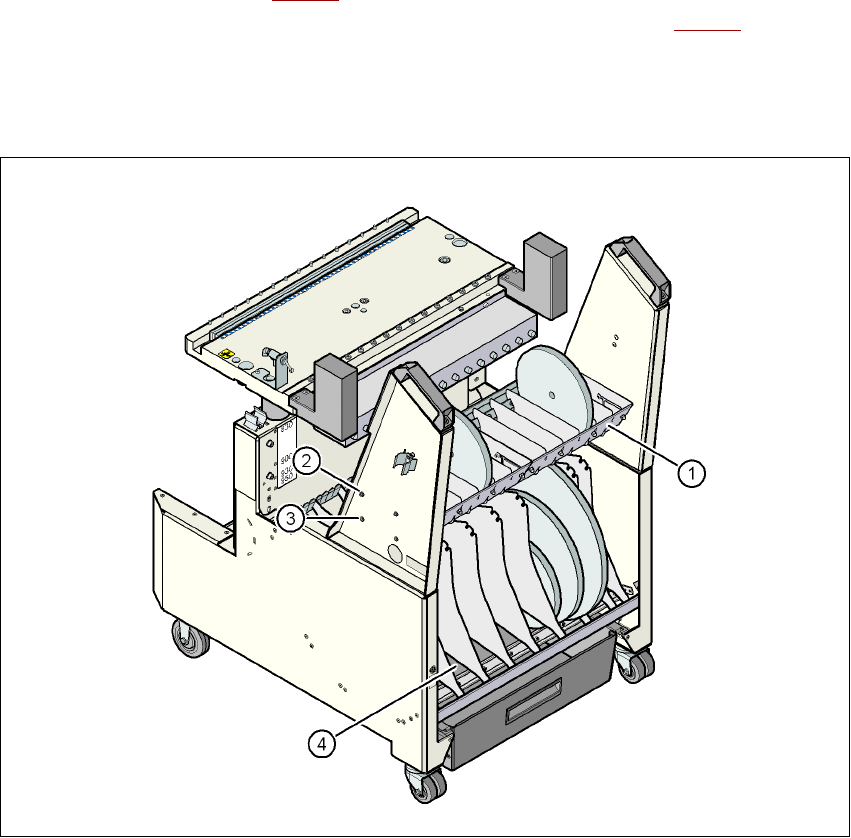

Abb. 3.11 - 6 Zweite Ebene für BE-Rollen
(1) Gurtrollencontainer in der zweiten Ebene
(2) Obere Montageposition
(3) Untere Montageposition
(4) Basiscontainer
