Betriebsanleitung SIPLACE D1i/D2i 3 Technische Daten des Automaten Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 3.11 BE-Wagen 181 3.1 1.10 Leergurtleitkanal In der S tandardversion kann der Lee rgurtleitkan al Gurte …
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D1i/D2i
3.11 BE-Wagen Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
180
3.11.9 Gurtabfallrutsche
3
Abb. 3.11 - 8 Gurtabfallrutsche
Die Gurtabfallrutsche wird am Gurtschneidgerät eingehängt. Der vom Gurtschneidgerät zer-
kleinerte Gurtabfall gleitet auf der Gurtabfallrutsche in den Abfallbehälter des BE-Wagens.
Betriebsanleitung SIPLACE D1i/D2i 3 Technische Daten des Automaten
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 3.11 BE-Wagen
181
3.11.10 Leergurtleitkanal
In der Standardversion kann der Leergurtleitkanal Gurte mit einer Taschenhöhe bis maximal
17 mm zum pneumatischen Gurtschneidgerät führen.
3

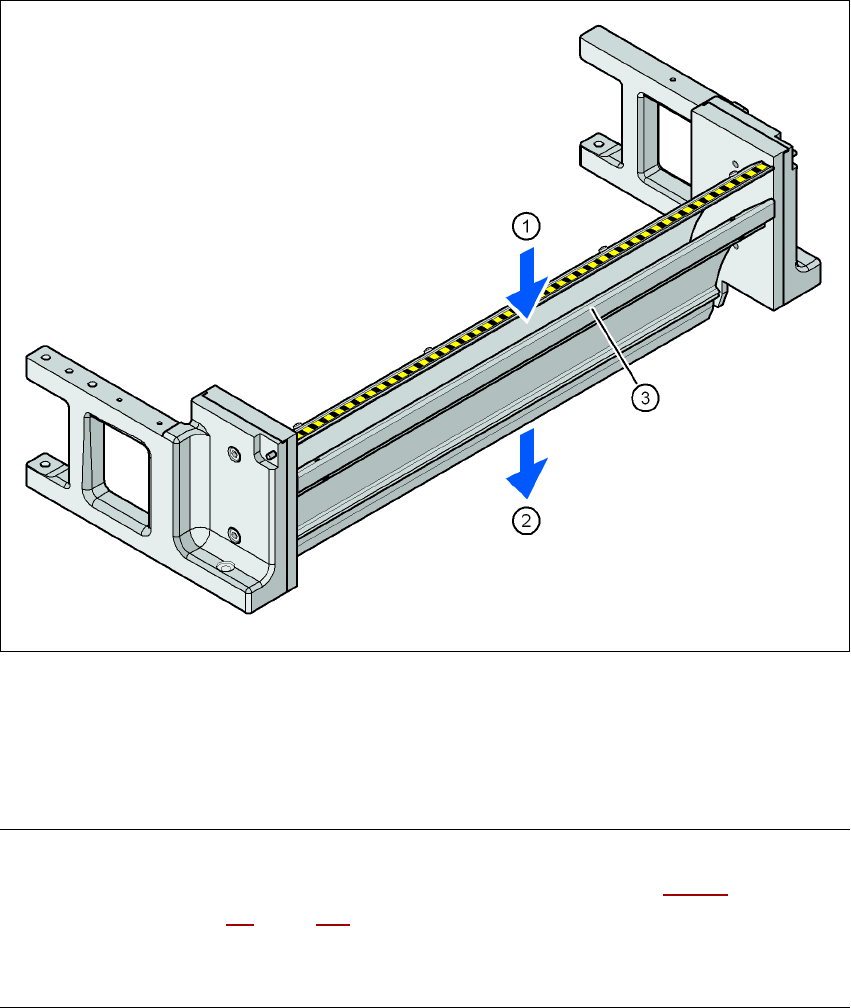

Abb. 3.11 - 9 Leergurtleitkanal mit Bauelemente-Abwurfbehälter
(1) Einlassspalt für die Leergurte
(2) Austrittsspalt für die Leergurte oberhalb des pneumatischen Schneidgeräts
(3) Trennblech für Gurte < 17 mm, für Gurte > 17 mm demontierbar
HINWEIS
– Für Gurttaschen höher als 17 mm kann das Trennblech (Pos. 3 in Abb. 3.11 - 9
) entfernt wer-
den (siehe Abschnitt 4.5
, Seite 225).
→ Positionieren Sie Zuführmodule mit niedrigen Taschen nicht unmittelbar neben Zuführmodule
mit hohen Taschen. Die Leergurte könnten sich überlappen und stauen.
