4.1.2 Lieferung kontrollieren
→ Lagern Sie den Automaten in der Verpackung, bis er Raumtemperatur erreicht hat. Anderen-
falls besteht Kondensationsgefahr.
→ Kontrollieren Sie die Lieferung auf Beschädigungen.
→ Überprüfen Sie die Schocksensoren.
→ Packen Sie den Automaten und das Zubehör aus und überprüfen Sie die Lieferung auf Voll-
ständigkeit (Referenzlieferschein).
→ Dokumentieren Sie das Ergebnis im Installationssreport / Abnahmeprotokoll.
4.1.3 Anlieferungskonfiguration
Bei Anlieferung ist der Automat folgendermaßen konfiguriert:
– Die Transportspur des Einfachtransports ist auf eine Breite von 210 mm eingestellt. Beim
Doppeltransport beträgt die Breite von Transportspur 1 100 mm, die von Transportspur 2
210 mm. Diese voreingestellten LP-Transportbreiten erleichtern die Demontage des Anbau-
satzes und des Transports an der Eingabeseite des Automaten, wenn die Demontage aus
Platzgründen zum Transportieren des Automaten erforderlich ist.
– Beide Tastaturen (Pos. 1 in Abb. 4.1 - 2
) sind abgesteckt.
– Die Auflagebleche für die Tastaturen (Pos. 2 in Abb. 4.1 - 2
) sind ausgehängt.
– Beide Monitore (Pos. 3 in Abb. 4.1 - 2
) sind demontiert.
– Beide Meldeleuchten (Pos. 4 in Abb. 4.1 - 2
) sind demontiert.
– Alle Portalachsen sind mit Transportsicherungen fixiert.
Betriebsanleitung SIPLACE D1i/D2i 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 4.1 Transport und Anlieferungskonfiguration
185
4

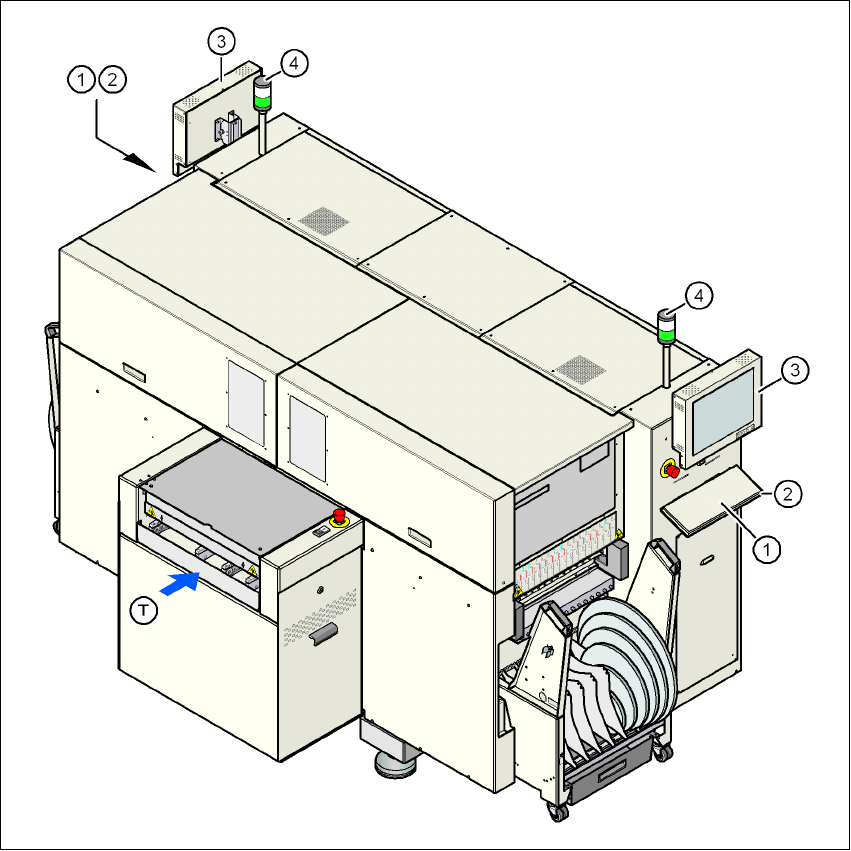

Abb. 4.1 - 2 Anlieferungskonfiguration der D1i/D2i Automaten
(1) Tastatur
(2) Auflageblech für Tastatur
(3) Monitor
(4) Meldeleuchte
(T) LP-Transportrichtung
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D1i/D2i
4.1 Transport und Anlieferungskonfiguration Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
186
4.1.4 Den Automaten in der Transportkiste transportieren
4.1.4.1 Dienstleistungsangebot
Als Dienstleistung bietet Ihnen ASM Assembly Systems die komplette Integration von Automaten
in die Produktionslinie an. Aufgrund des Know-how und der vorhandenen Werkzeuge und Hilfs-
mittel ist es möglich, die Installation optimal durchzuführen. Voraussetzung dafür ist allerdings,
dass die zuvor abgeklärten notwendigen Infrastrukturmaßnahmen in Ihrer Produktionsstätte
durchgeführt wurden.
Beachten Sie bitte, dass der sicherste Transport des Automaten immer der Transport in der
Transportkiste oder zumindest auf der Palette ist. Sie vermeiden damit schwere Schäden am Au-
tomaten, wenn beispielsweise die Maschinenfüße mit Hindernissen kollidieren.
4.1.4.2 Sicherheitshinweise
WARNUNG 4
– Beachten Sie die geltenden Unfallvorschriften für den Transport schwerer Güter.
– Wenn Sie zum Transport des Automaten nicht den in Abschnitt 4.1.4.3
spezifizierten Gabel-
stapler verwenden, riskieren Sie, dass die Maschine kippt.
– Tragen Sie insbesondere spezielles Schuhwerk, um die Quetschgefahr für Ihre Füße zu mi-
nimieren.
4.1.4.3 Transportmittel
Verwenden Sie zum Transport des Automaten auf der Palette bzw. in der Transportkiste einen
Gabelstapler mit folgender Spezifikation:
Gabellänge min. 1800 mm
Tragkraft min. 3000 kg
Lichte Gabelweite min. 350 mm 4
