Betriebsanleitung SIPLACE D1i/D2i 1 Einleitung Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 1.1 Maschinenbeschreibung 19 1.1.3 Bestückkop fkonf iguration wählen Wenn Sie ein SIPLACE Bestücks ystem der D-Serie bestell…

1 Einleitung Betriebsanleitung SIPLACE D1i/D2i

1.1 Maschinenbeschreibung Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012

Beispiel:

Feste LP-Transportkante rechts: Portal 1 mit 12-Segment Collect&Place Kopf

Portal 2 mit 6-Segment Collect&Place Kopf

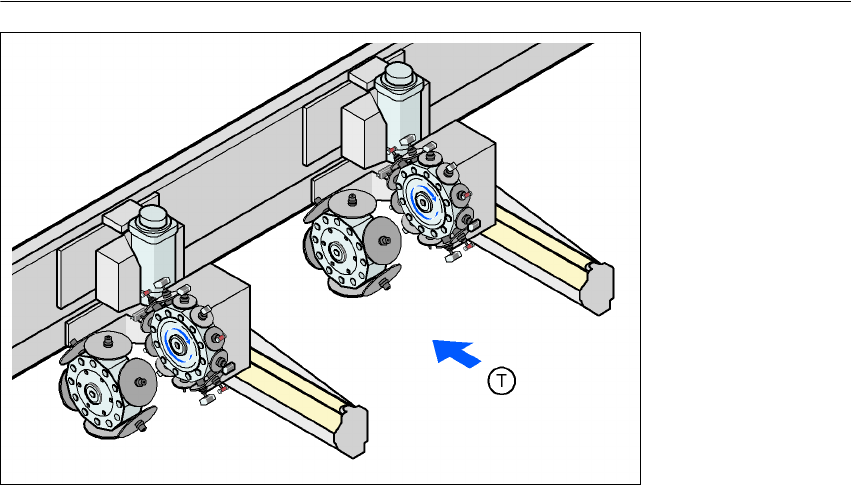

Abb. 1.1 - 2 Kopfmodularität - SIPLACE D2i

P1 Portal 1

P2 Portal 2

T Leiterplattentransportrichtung

Nach dem bei ASM Assembly Systems entwickelten Prinzip der Kopfmodularität lassen sich die

Collect&Place Köpfe in nur kurzer Zeit wechseln.

Der SIPLACE D2i Bestückautomat ist für die Bestückung von 01005-Bauelementen vorbereitet.

Für die Bestückung von 01005-Bauelementen benötigen Sie lediglich das optionale 01005-Paket

für den 12-Segment Collect&Place Kopf.

Der SIPLACE D2i Bestückautomat verarbeitet ein Bauelementespektrum von 01005 bis 27 x

27 mm² mit hoher Geschwindigkeit, wobei die Bauelemente mit Hilfe digitaler Visionmodule op-

tisch zentriert werden. Am 12-Segment Collect&Place Kopf lässt sich wahlweise die Standardka-

mera oder die hochauflösende Kamera installieren.

An den SIPLACE D2i Bestückautomaten können zwei BE-Wagen zur Bauelementebereitstellung

angedockt werden.

Ein dreigliedriger LP-Transport, bestehend aus Eingabeband, Bearbeitungsband und Ausgabe-

band, transportiert die Leiterplatte in die Bearbeitungsposition. Als LP-Transportvariante lässt sich

der Einfachtransport oder der flexible Doppeltransport mit stationärer Seite rechts oder links wäh-

len. Darüber hinaus kann der flexible Doppeltransport ohne weiteres zu einem Einfachtransport

umkonfiguriert werden.

Die optische Zentrierung der Leiterplatte erfolgt mit der digitalen LP-Kamera.

C&P12

C&P6

C&P12

C&P6

Betriebsanleitung SIPLACE D1i/D2i 1 Einleitung

Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 1.1 Maschinenbeschreibung

1.1.3 Bestückkopfkonfiguration wählen

Wenn Sie ein SIPLACE Bestücksystem der D-Serie bestellen, können Sie die für Sie optimale

Kopfkonfiguration wählen. Das Bestücksystem wird nach Ihrer Bestellung konfiguriert und ausge-

liefert.

Für den Fall, dass Sie den Bestückkopf vor Ort wechseln möchten, gibt es ein Rekonfigurationskit.

Dieses Paket enthält neben dem Bestückkopf die Montageteile, Kabel etc. Vor einem Bestück-

kopfwechsel ist die Stations- und SIPLACE Pro-Software anzupassen. Danach muss das System

neu kalibriert werden.

Die Kopfmodularität, d.h. die Anpassung des Automaten an die Produktionserfordernisse durch

einen Bestückkopfwechsel bietet den Vorteil, dass Sie ein auf Ihre Erfordernisse adaptiertes Be-

stücksystem ohne Investitionskosten für einen weiteren Automaten einfach und zu jeder Zeit zur

Verfügung haben.

1.1.4 SIPLACE-Prinzip

Die Bestückköpfe holen die Bauelemente von den fix positionierten Zuführmodulen auf den BE-

Wagen oder vom Waffle Pack Changer ab und bestücken die ebenfalls ruhenden Leiterplatten.

Beim Doppeltransport können zwei Leiterplatten gleichzeitig bestückt werden.

Das Prinzip „ruhende BE-Bereitstellung“ und „ruhende LP“, das sich bei allen SIPLACE-Auto-

maten bestens bewährt hat, hat eine Reihe entscheidender Vorteile:

– Das Nachfüllen von Bauelementen oder das Anspleißen von Gurten verursacht keine Still-

standszeiten.

– Die erschütterungsfreie BE-Zuführung ermöglicht das sichere Abholen auch kleinster BE

(z.B. 01005).

– Die beim Bestückprozess unbewegte Leiterplatte verhindert ein Verrutschen von Bauele-

menten.

– Die Kombination der Bestückköpfe mit Pipettenwechslern garantiert immer eine optimale Pi-

pettenkonfiguration für den jeweiligen Bestückprozess. Damit lassen sich Verfahrwege mini-

mieren und die Bestückreihenfolge optimieren.

Hohe Flexibilität, Wirtschaftlichkeit und Rüstsicherheit sind die Garanten für die hohe Produktivität

der SIPLACE D1i/D2i. Minimale Stillstandszeiten steigern den Nutzungsgrad und tragen so zum

Produktivitätsgewinn bei.

1 Einleitung Betriebsanleitung SIPLACE D1i/D2i

1.1 Maschinenbeschreibung Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012

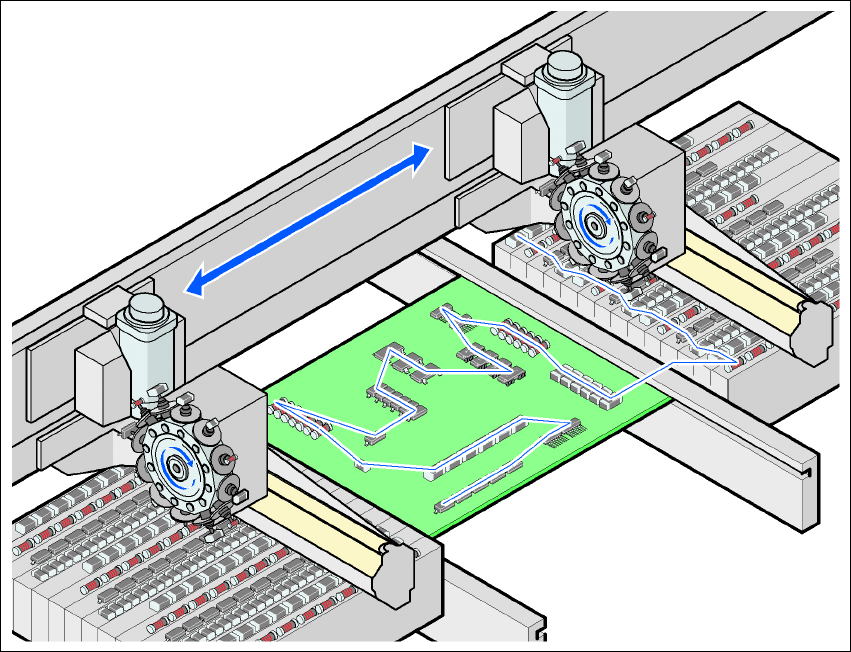

Abb. 1.1 - 3 SIPLACE-Prinzip

1.1.5 Neue Optionen und Leistungsmerkmale

Zur Erweiterung der Funktionalität der Automaten werden folgende Optionen angeboten:

– 01005-Paket

Die SIPLACE D1i- und D2i-Bestückautomaten sind für die Bestückung von 01005-Bauele-

menten vorbereitet. Für die Bestückung ist lediglich die Nachrüstung des 12-Segment

Collect&Place Kopfes mit dem 01005-Paket erforderlich. Bei installiertem 0201-Paket ist für

das Upgrade auf 01005-Bestückung keine neue BE-Kamera mehr erforderlich. 1

– 0201-Paket

Für die Verarbeitung von 0201-Bauelementen mit dem 12-Segment Collect&Place Kopf steht

das 0201-Paket zur Verfügung. Das 0201-Paket kann als Standard bei den Bestückauto-

maten gewählt werden. 1

– BE-Wagen

Der BE-Wagen wurde im Design überarbeitet. Feststehende Griffe ersetzen die Klappgriffe.

Dies erspart Zeit beim BE-Wagenwechsel. Der neue BE-Wagen ist abwärtskompatibel und
