4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D1i/D2i
4.2 Infrastruktur des Aufstellungsorts Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
192
4.2.3 Netzversorgung
4

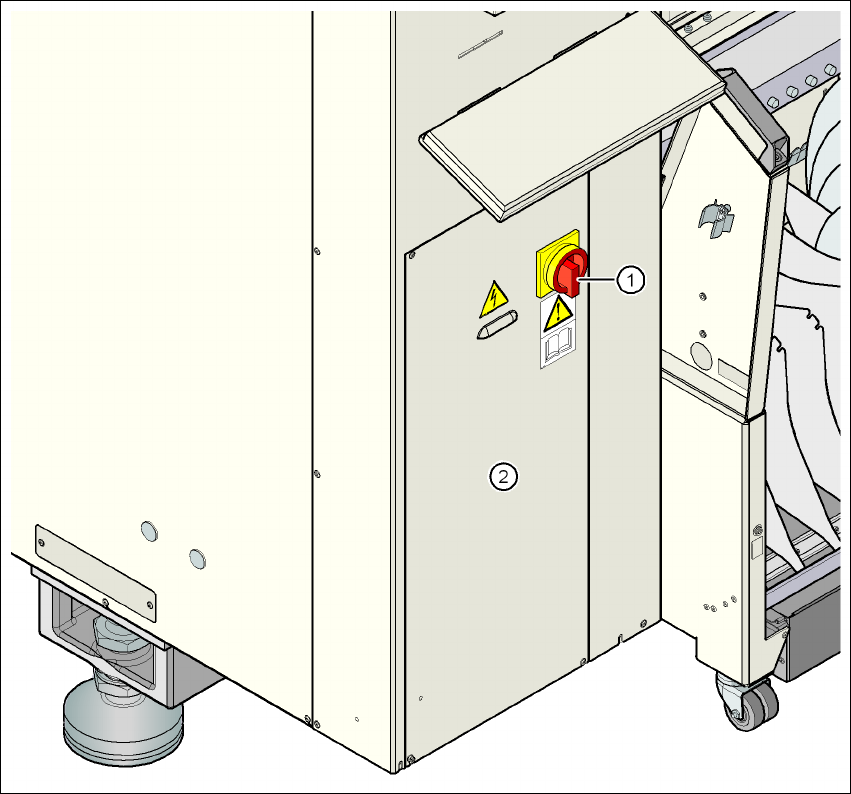

Abb. 4.2 - 2 Lage der Stromversorgung am Automaten
4
(1) Hauptschalter mit Sicherung gegen Wiedereinschalten
(2) Abdeckung
Betriebsanleitung SIPLACE D1i/D2i 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 4.2 Infrastruktur des Aufstellungsorts
193
4.2.3.1 Gefahrenhinweise
WARNUNG
Der Automat wird mit 3 x 200 V~, 3 x 208 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ bzw. 3 x 415 V~
± 5 %, 50/60 Hz Netzspannung versorgt. Teile dieser Anlage führen daher lebensgefährliche
Spannungen - auch bei ausgeschaltetem Hauptschalter. Unsachgemäßer Umgang mit diesem
Automaten kann deshalb zu Tod oder schwerer Körperverletzung sowie erheblichem Sachscha-
den führen. 4
Beachten Sie die geltenden Unfallverhütungs- und DIN-Vorschriften (insbesondere DIN EN
60 204, Teil 1).
Nur qualifiziertes und zertifiziertes Personal darf die Abdeckung über dem Stromversor-
gungseinschub öffnen und den Automaten an die Stromversorgung anschließen.
4
4
4.2.3.2 Netzversorgung überprüfen
Überprüfen Sie, ob die Netzversorgung den vorgeschriebenen Maschinenspezifikationen ent-
spricht (siehe Tabelle in Abschnitt 3.3
, Seite 102).
HINWEIS: 4
In der Dokumentation "Netzkonfiguration (Elektrik und Druckluft) für SMD-Anlagen beim Kun-
den", Artikel-Nr. 00191409-xx sind Maßnahmen beschrieben, um die geforderte Spezifikation zu
erzielen.
HINWEIS: 4
Technisch bedingt treten in der Stromversorgung Spitzenlasten auf. Bitte klären Sie gegebenen-
falls die Netzimpedanz mit Ihrem Energieversorgungsunternehmen ab.
4
4
4.2.3.3 Netzversorgungskabel - Spezifikation
Für das Netzversorgungskabel gelten folgende Spezifikationen:
5 x 4 mm² bei 3 x 200 V~ / 3 x 208 V~ / 3 x 230 V~ / 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~ 4
Die Farbcodierung der Adern hängt vom Bestimmungsland des Anlagenbetreibers ab.
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D1i/D2i
4.2 Infrastruktur des Aufstellungsorts Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
194
WARNUNG 4
Die elektrischen Leitungen zu jedem einzelnen Automaten und zu den installierten Optionen
(z.B. Productivity-Lift, Vakuumpumpe) müssen eindeutig gekennzeichnet sein und sich zweifels-
frei zuordnen lassen. Es gelten die Vorschriften des Landes, in dem der Automat betrieben wird.
4
Abb. 4.2 - 3 Leitungsquerschnitt des Netzanschlusskabels
(1) Netzversorgungskabel
(2) Winkel für die Kabelverschraubung
5 x 4 mm²
