4.2.3.6 Brücken für die Einschaltstrombegrenzung überprüfen
In Abhängigkeit von der Versorgungsspannung muss die Einschaltstrombegrenzung konfiguriert
sein. Dies geschieht mit Hilfe von Drahtbrücken auf der Platine für die Einschaltstrombegrenzung
(Pos. 1 in Abb. 4.2 - 7
).
4

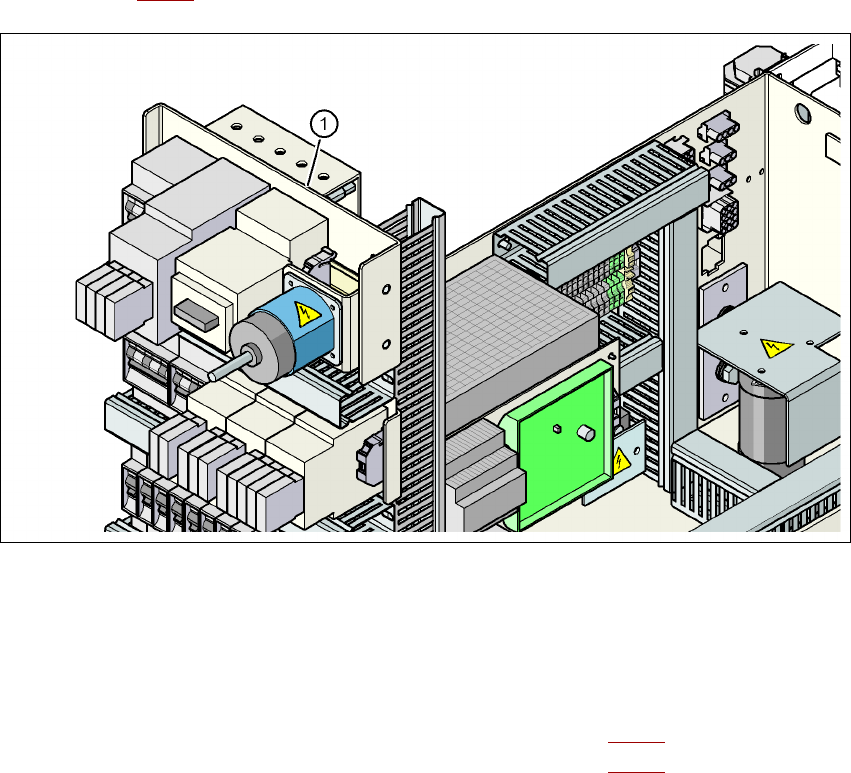

Abb. 4.2 - 7 Lage von Platine und Stecker für die Einschaltstrombegrenzung
(1) Platine für die Einschaltstrombegrenzung
→ Überprüfen Sie die Brückenbelegung und korrigieren Sie diese, wenn nötig.
Netzspannung 3 x 200 V~ / 3 x 208 V~ / 3 x 230 V~ (siehe Abb. 4.2 - 8
)
Netzspannung 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~ (siehe Abb. 4.2 - 9
) 4
Betriebsanleitung SIPLACE D1i/D2i 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 4.2 Infrastruktur des Aufstellungsorts
199
4
Abb. 4.2 - 8 Einschaltstrombegrenzung - Anschlüsse und Brücken bei 3 x 200 V~ / 3 x 208 V~ / 3 x 230 V~
4
Abb. 4.2 - 9 Einschaltstrombegrenzung - Anschlüsse und Brücken bei 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~
3 x 200 V~ / 3 x 208 V~ / 3 x 230 V~
3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D1i/D2i
4.2 Infrastruktur des Aufstellungsorts Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
200
4.2.4 Schnittstellen
4
Abb. 4.2 - 10 Schnittstellen
4
(1) Transportsteuerung mit Siemens Transportschnittstelle
(2) PC- und LAN-Anschluss im Anbau "LP-Eingabe"
(T) LP-Transportrichtung
