4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D1i/D2i
4.3 Den Automaten aufstellen Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
202
4.3.3 Werkzeuge und Hilfsmittel
Für die Höheneinstellung des Automaten benötigen Sie folgende Werkzeuge und Hilfsmittel:
– Einmaulschlüssel SW 65, Art.-Nr. 00353827-01
Schlüsselweite 65 für die Sechskant-Kontermutter M24 am Maschinenfuß 4
– Sechskantstiftschlüssel, Größe 10, Art.-Nr. 00373926-01
für Innensechskantschrauben M12 zum Befestigen der Distanzstücke der Maschinenfüße4
– Gabelstapler
Gabellänge: min. 1800 mm 4
Tragkraft: min. 3000 kg 4
Gabelweite: siehe Abb. 4.3 - 1
, Seite 203 4
– Maschinenwasserwaage: Genauigkeit 0,02 mm/m
– Luftkissen-Transportsystem: SIPLACE HSxx, Artikel-Nr. 00119002-xx
Betriebsanleitung SIPLACE D1i/D2i 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 4.3 Den Automaten aufstellen
203
4.3.4 Leiterplatten-Transporthöhe voreinstellen
→ Schieben Sie die Gabel des Gabelstaplers unter den Automaten, wie dies in Abb. 4.3 - 1 dar-
gestellt ist.
4

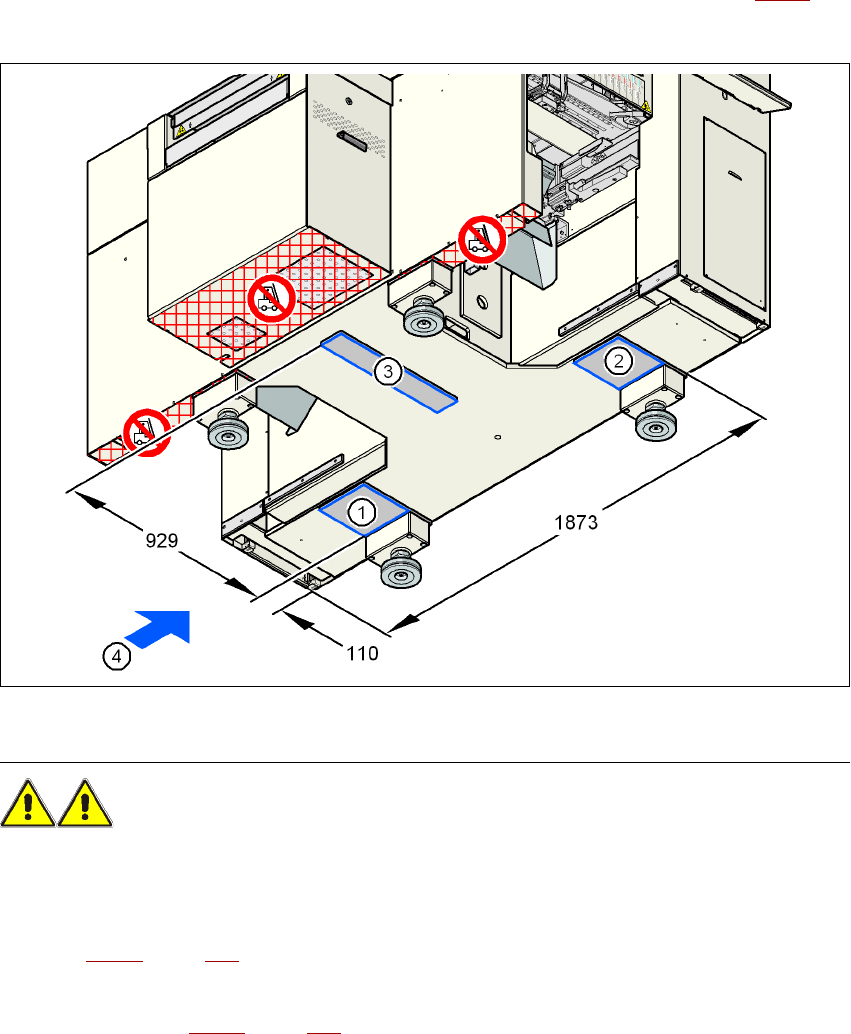

Abb. 4.3 - 1 Auflageflächen des Automaten für den Gabelstapler - Abmessungen in Millimeter
WARNUNG 4
Beachten Sie vor dem Anheben des Automaten unbedingt folgende Punkte, um irreversible Schä-
den am Automaten zu vermeiden:
→ Setzen Sie den Gabelstapler an der Seite der Stromversorgung des Automaten an (Pos. 4 in
Abb. 4.3 - 1
, Seite 203).
→ Achten Sie darauf, dass der Automat mit seinen Auflageflächen 1, 2 und 3 auf der Gabel auf-
liegt (siehe Abb. 4.3 - 1
, Seite 203). Ist die Gabel kürzer, verwenden Sie als Unterlage Holz-
bohlen mit geeigneter Länge.
→ Achten Sie darauf, dass die Gabel beim Anheben des Automaten gleichförmig belastet wird.
Eine feste Unterlage zwischen Gabel und Automat verhindert das Kippen des Automaten
beim Anheben. So lässt sich eine einseitige Belastung der Maschinenfüße vermeiden, was
zu einer Verformung der Befestigung der Maschinenfüße führen würde. Wir empfehlen, dass
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D1i/D2i
4.3 Den Automaten aufstellen Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
204
eine zweite Person das Anheben des Automaten beobachtet und sicherstellt, dass der Auto-
mat beim Anheben durch den Gabelstapler nicht zur Seite kippt.
→ Heben Sie den Automaten mit dem Gabelstapler etwa 35 cm hoch.
Der Automat steht auf 4 Maschinenfüßen (Pos. 1 in Abb. 4.3 - 2
, Seite 204) mit 4 Distanzstücken
(Pos. 2 in Abb. 4.3 - 2
, Seite 204) zur Höheneinstellung, wenn erforderlich.
4

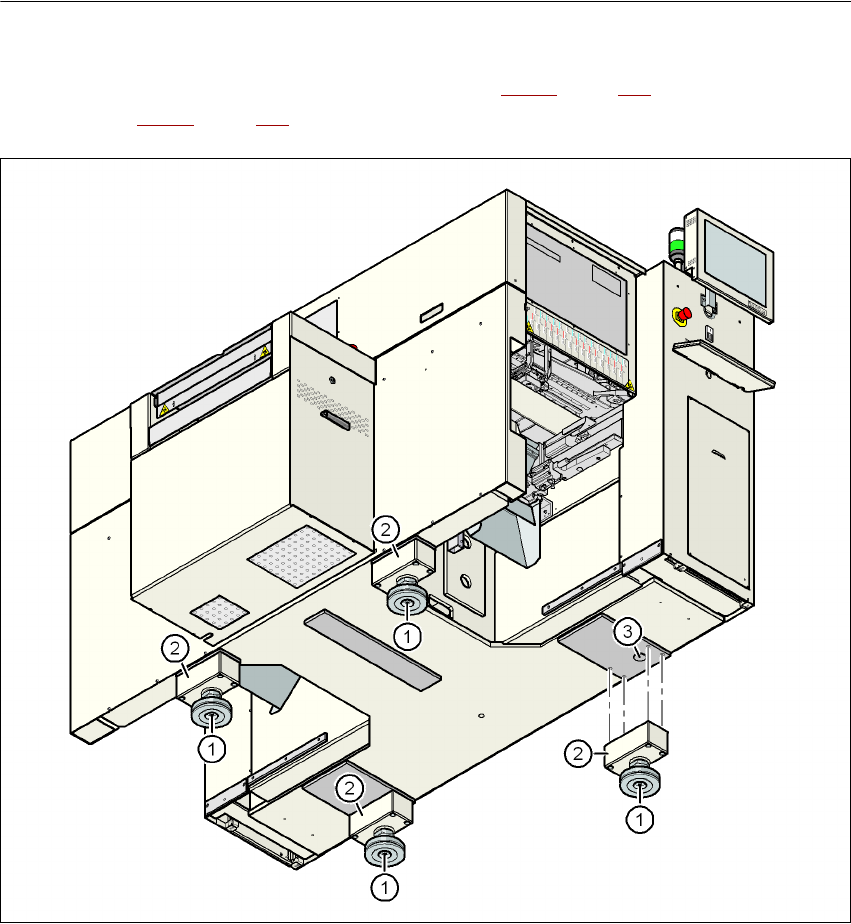

Abb. 4.3 - 2 Maschinenfüße des Automaten
(1) Maschinenfuß, 4x
(2) Distanzstück, 4x
(3) Bohrung im Maschinenrahmen für den Maschinenfuß bei 830 mm LP-Transporthöhe
