Betriebsanleitung SIPLACE D1i/D2i 1 Einleitung Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 1.1 Maschinenbeschreibung 21 kann daher auch bei der V orgängerver sion des Automaten verwendet werde n. Darüber hin- aus lä…
1 Einleitung Betriebsanleitung SIPLACE D1i/D2i
1.1 Maschinenbeschreibung Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
20
1
Abb. 1.1 - 3 SIPLACE-Prinzip
1.1.5 Neue Optionen und Leistungsmerkmale
Zur Erweiterung der Funktionalität der Automaten werden folgende Optionen angeboten:
– 01005-Paket
Die SIPLACE D1i- und D2i-Bestückautomaten sind für die Bestückung von 01005-Bauele-
menten vorbereitet. Für die Bestückung ist lediglich die Nachrüstung des 12-Segment
Collect&Place Kopfes mit dem 01005-Paket erforderlich. Bei installiertem 0201-Paket ist für
das Upgrade auf 01005-Bestückung keine neue BE-Kamera mehr erforderlich. 1
– 0201-Paket
Für die Verarbeitung von 0201-Bauelementen mit dem 12-Segment Collect&Place Kopf steht
das 0201-Paket zur Verfügung. Das 0201-Paket kann als Standard bei den Bestückauto-
maten gewählt werden. 1
– BE-Wagen
Der BE-Wagen wurde im Design überarbeitet. Feststehende Griffe ersetzen die Klappgriffe.
Dies erspart Zeit beim BE-Wagenwechsel. Der neue BE-Wagen ist abwärtskompatibel und
Betriebsanleitung SIPLACE D1i/D2i 1 Einleitung
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 1.1 Maschinenbeschreibung
21
kann daher auch bei der Vorgängerversion des Automaten verwendet werden. Darüber hin-
aus lässt sich das Vorgängermodell des BE-Wagens am D4i-Automaten einsetzen. 1
– Gurtrollencontainer in der zweiten Ebene
Bei einer Maximalrüstung des BE-Wagens mit 3 x 8 mm Zuführmodulen können die Gurtrol-
len im Basiscontainer eingezwängt werden und das Handling der Gurtrollen erschweren. Mit
dem Gurtrollencontainer in der zweiten Ebene ist es möglich, im Basiscontainer festsitzende
Gurtrollen in den Container der zweiten Ebene auszulagern und das Handling zu erleichtern.
Die erhöhte Anordnung des Gurtrollencontainers in der zweiten Ebene verbessert die Ergo-
nomie beim Rüsten und Nachfüllen von Bauelementen. 1
– BE-Kamera, Typ 30
Die BE-Kamera Typ 30 löst die BE-Kameras Typ 29 und Typ 38 ab. Mit ihr lassen sich neben
0201-BE auch 01005-BE optisch zentrieren. 1
– Maschinenschutz
Die Schutzhaube wurde neu gestaltet. Der Mittelsteg der bisherigen D-Serie-Automaten ent-
fällt. Bei geöffneten Schutzhauben ist ein uneingeschränkter Zugriff auf das Innere des Auto-
maten möglich. 1
1 Einleitung Betriebsanleitung SIPLACE D1i/D2i
1.1 Maschinenbeschreibung Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
22
1.1.6 Seriennummer des Automaten
Die Seriennummer des Automaten ist an zwei Stellen zu finden.
– Einmal ist die Seriennummer (z. B. C1) am Boden des Maschinenrahmens auf der Seite des
Pneumatikeinschubs eingeschlagen (siehe Pos. 1 in Abb. 1.1 - 4
).
– Außerdem ist die Seriennummer in das Typenschild des Automaten gestanzt (siehe Pos. 2
in Abb. 1.1 - 4
).
1

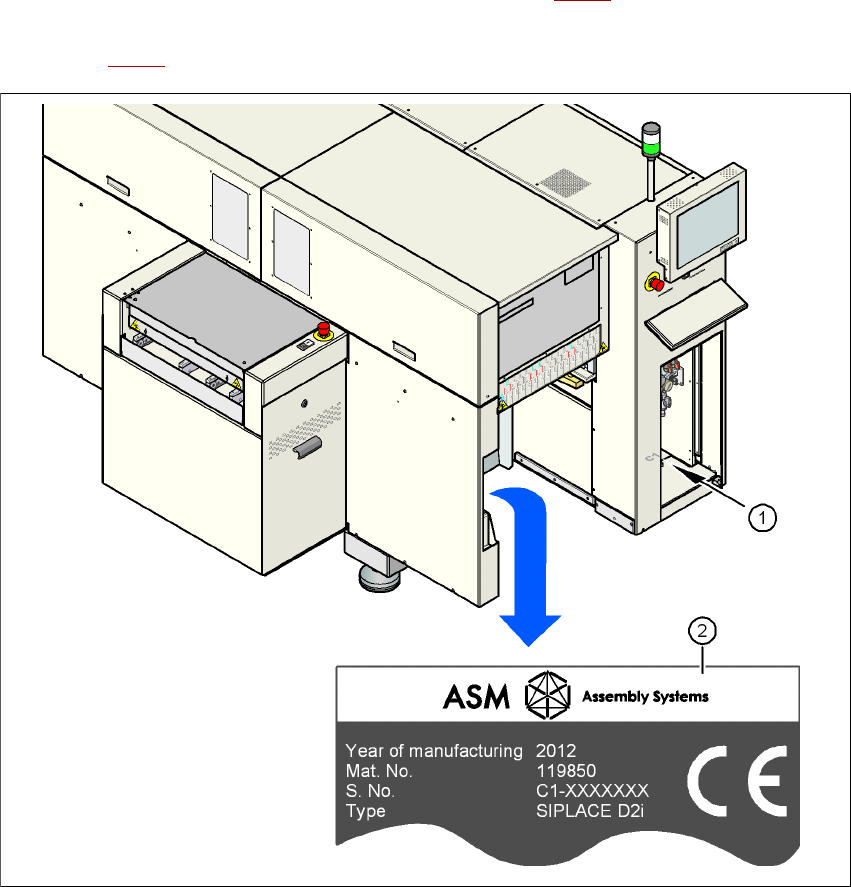

Abb. 1.1 - 4 Stellen mit der Seriennummer am Automaten
