Betriebsanleitung SIPLACE D1i/D2i 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 4.3 Den Automaten aufstellen
211
→ Achten Sie darauf, dass der Automat mit seinen Auflageflächen 1, 2 und 3 auf der Gabel auf-
liegt (siehe Abb. 4.3 - 6
, Seite 210). Ist die Gabel kürzer, verwenden Sie als Unterlage Holz-
bohlen mit geeigneter Länge.
→ Achten Sie darauf, dass die Gabel beim Anheben des Automaten gleichförmig belastet wird.
Eine feste Unterlage zwischen Gabel und Automat verhindert das Kippen des Automaten
beim Anheben. So lässt sich eine einseitige Belastung der Maschinenfüße vermeiden, was
zu einer Verformung der Befestigung der Maschinenfüße führen würde. Wir empfehlen, dass
eine zweite Person das Anheben des Automaten beobachtet und sicherstellt, dass der Auto-
mat beim Anheben durch den Gabelstapler nicht zur Seite kippt.
4
4
4
4.3.8.2 Was Sie beim Transport unbedingt beachten sollten
WARNUNG 4
Achten Sie beim Transport unbedingt darauf, dass alle Maschinenfüße frei über dem Boden
schweben. Schleifen die Maschinenfüße während des Transports auf dem Boden oder stoßen
diese gegen ein Hindernis, könnte die Befestigung der Maschinenfüße im Automatenrahmen
beschädigt werden.
4.3.8.3 Den Automaten zur Linie ausrichten
→ Positionieren Sie den Automaten mit dem Gabelstapler auf dem freien Stellplatz in der Linie.
WARNUNG 4
Senken Sie den Automaten langsam ab. Eine zweite Person kontrolliert unterdessen, dass
die Maschinenfüße alle gleichzeitig auf dem Boden aufsetzen. Ein einseitiges, schnelles Auf-
schlagen der Maschinenfüße führt zu Verformungen an der Befestigung der Maschinenfüße.
4
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D1i/D2i
4.3 Den Automaten aufstellen Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
212
4.3.8.4 Den Automaten mit dem Luftkissen-Transportsystem ausrichten
→ Legen Sie die vier Luftkissen des Luftkissen-Transportsystems unter den Maschinenrahmen.
→ Heben Sie den Automaten an und richten Sie ihn zur Linie aus.
→ Kontrollieren Sie den Abstand zum Leiterplatten-Transportsystems der benachbarten Auto-
maten. Er soll zwischen 1 mm und 3 mm betragen.
→ Senken Sie den Automaten ab.
4

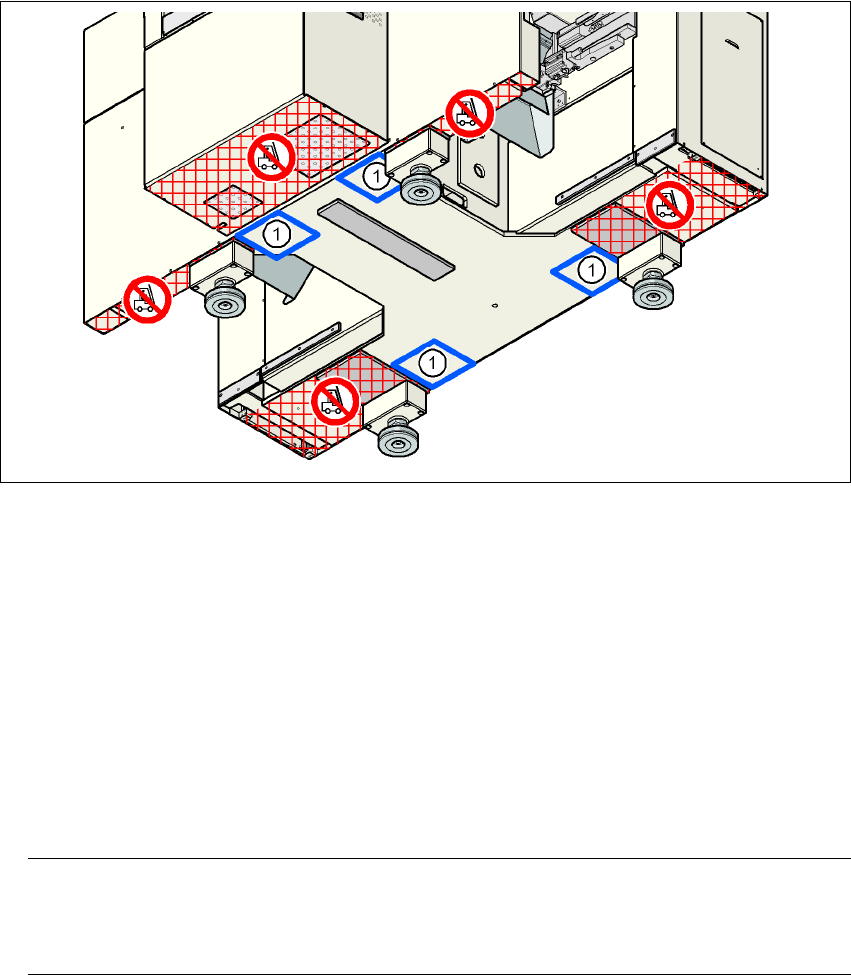

Abb. 4.3 - 7 Auflagepositionen für das Luftkissen-Transportsystem
(1) Auflageflächen für das Luftkissen-Transportsystem
4.3.9 Den Automaten endgültig justieren
→ Legen Sie die Maschinenwasserwaage jeweils in X- und Y-Richtung auf die Wangen des Lei-
terplattentransports im Bestückbereich 1. Die Leiterplatten-Transportbreite ist voreingestellt:
Einfachtransport 210 mm
Doppeltransport, Spur 1 100 mm
Doppeltransport, Spur 2 210 mm 4
HINWEIS: 4
Legen Sie beim Doppeltransport die Wasserwaage für die Justage in X-Richtung immer nur
auf die äußeren Wangen des Automaten.
Betriebsanleitung SIPLACE D1i/D2i 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 4.3 Den Automaten aufstellen
213
→ Messen Sie den Abstand zwischen Oberkante des LP-Transportriemens und dem Unter-
grund. Dieser Abstand sollte 800 mm, 900 mm, 930 mm bzw. 950 mm betragen.
→ Justieren Sie mit dem Einmaul-Schlüssel SW65 die Maschinenfüße (Pos. 1 in Abb. 4.3 - 2
,
Seite 204
) so, dass bei der geforderten Leiterplatten-Transporthöhe die Libelle der Maschi-
nenwasserwaage keine Abweichung vom Nullpunkt zeigt.
→ Kontrollieren Sie die geforderte Leiterplatten-Transporthöhe.
→ Ist der Automat ausgerichtet, ziehen Sie die Kontermuttern der Maschinenfüße an.
→ Kontrollieren Sie noch einmal die exakte Ausrichtung des Automaten mit der Maschinenwas-
serwaage.
4.3.10 Transportsicherungen entfernen
Entfernen Sie sämtliche Transportsicherungen von den Portalachsen.
4.3.11 Korrosionsschutzmittel von den Führungsschienen entfernen
Die Automaten wurden zur Auslieferung mit einem Korrosionsschutzmittel behandelt.
VORSICHT 4
– Entfernen Sie daher den Korrosionsschutz von allen Achsen und Lagern, wenn sie bei der
Inbetriebnahme zum ersten Mal die Maschinenachsen verfahren.
– Fetten Sie alle Achsen und Lager mit dem in der Instandhaltungsanleitung beschriebenen
Fett nach.
Vermischt sich das Korrosionsschutzmittel mit dem Lagerfett der Achsen, kann dies zu einer er-
heblichen Reduktion der Lebensdauer von Lagern und Führungsschienen führen.
VORSICHT 4
Beim Reinigen der Führungsschienen und Maßstäbe darf auf keinen Fall Alkohol in die Füh-
rungswagen gelangen. Alkohol zerstört das Lagerfett in den Führungswagen.
