5.1.3.2 Aufgaben
Zum Aufgabengebiet des Servicepersonals zählt:
– Umfangreiche Instandhaltungstätigkeiten
– Tausch von Ersatzteilen
– Editieren von Maschinendaten
– Kalibrieren der Maschine
5.1.4 Bedienebene "Programmierer"
5.1.4.1 Trainingskurse
Eine Übersicht über die Trainingskurse finden Sie in Abschnitt 1.3, Seite 27.
5.1.4.2 Aufgaben
Der Programmierer hat folgenden Aufgabenbereich:
– CAD-Daten aufbereiten
– Visiondaten erstellen und abgleichen (teachen)
– Bestückprogramme erstellen
– Neuen Auftrag implementieren
– Datenpflege
– Datensicherung
Betriebsanleitung SIPLACE D1i/D2i 5 Aufgaben für das Bedienpersonal
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 5.2 Bedien- und Anzeigeelemente
233
5.2 Bedien- und Anzeigeelemente
5.2.1 Lage - Teil 1
5

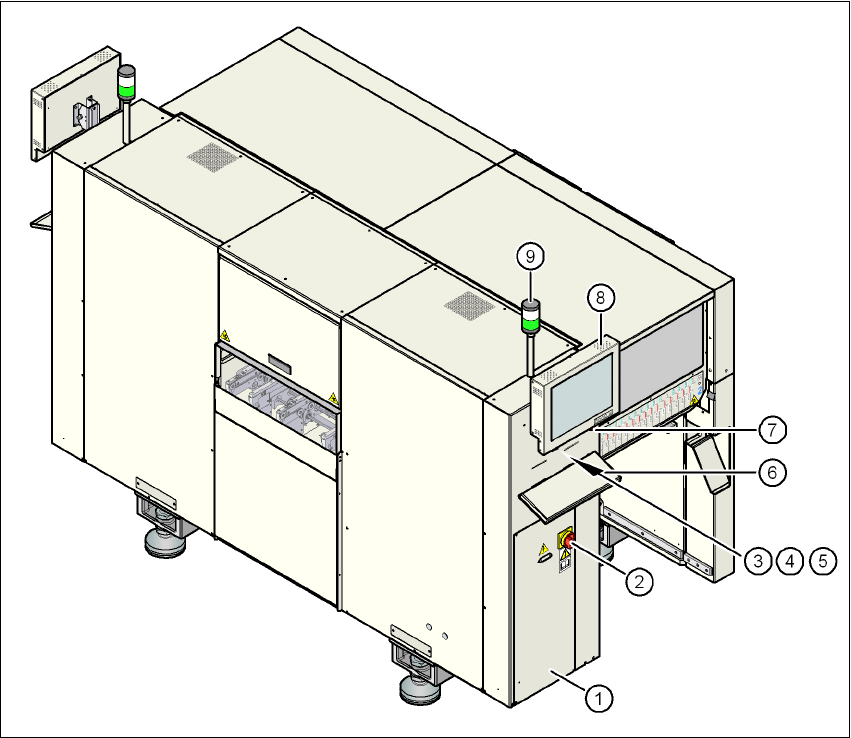

Abb. 5.2 - 1 Bedien- und Anzeigeelemente - Teil 1
(1) Bedienfeld auf der Seite der Stromversorgung
(2) Hauptschalter
(3) Starttaster (weiß)
(4) Stopptaster (schwarz)
(5) Bauelementezähler
(6) Tastatur
(7) NOT-HALT-Taster
(8) LCD-Bildschirm
(9) Meldeleuchte
5 Aufgaben für das Bedienpersonal Betriebsanleitung SIPLACE D1i/D2i
5.2 Bedien- und Anzeigeelemente Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
234
5.2.2 Lage - Teil 2
5

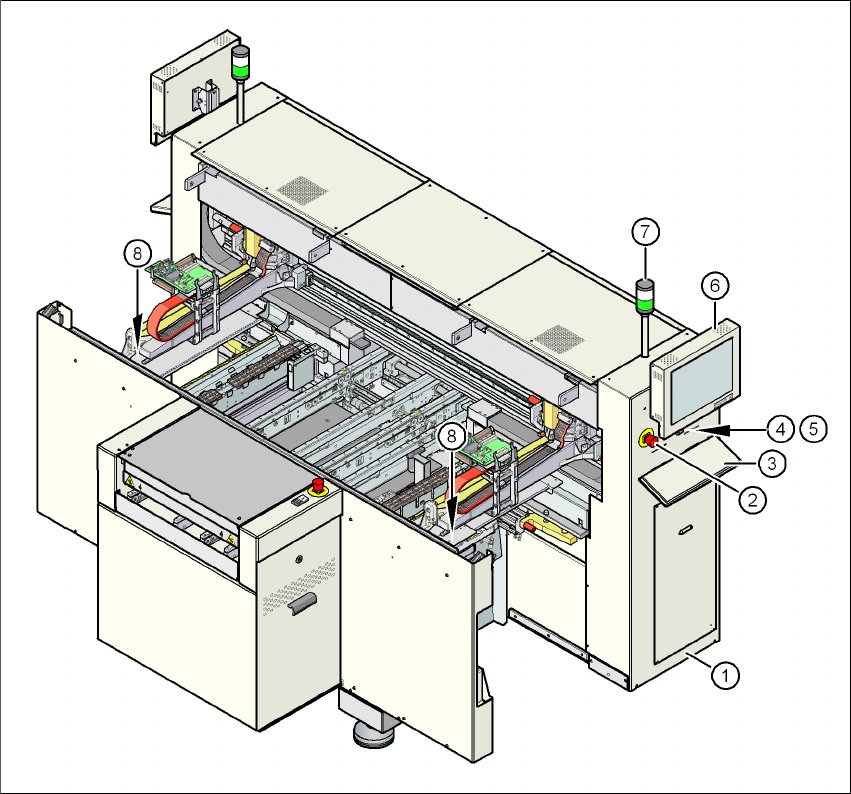

Abb. 5.2 - 2 Bedien- und Anzeigeelemente - Teil 2
(1) Bedienfeld auf der Pneumatikseite
(2) NOT-HALT-Taster
(3) Tastatur
(4) Starttaster (weiß)
(5) Stopptaster (schwarz)
(6) LCD-Bildschirm
(7) Meldeleuchte
(8) Taster zum Anheben des BE-Tisches
