Betriebsanleitung SIPLACE D1i/D2i 5 Aufgaben für das Bedienpersonal Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 5.2 Bedien- und Anzeigeelemente 237 Hauptschalter 5 Der Hauptschalter ist Bestandteil der Stromverso rg…
5 Aufgaben für das Bedienpersonal Betriebsanleitung SIPLACE D1i/D2i
5.2 Bedien- und Anzeigeelemente Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
236
5.2.4 Ergonomische Anordnung der Bedienelemente
Die Abbildungen 5.2 - 1, Seite 233 und 5.2 - 2, Seite 234 geben einen Überblick über die Platzie-
rung der Bedienelemente. Sie untergliedern sich in folgende Gruppen:
Bedienfeld an der rechten Seite (Pneumatikeinschub) der Mittelkonsole: 5
– LCD-Bildschirm
– Tastatur mit Trackball
– Starttaster, Stopptaster
Bedienfeld an der linken Seite (Stromversorgungseinschub) der Mittelkonsole: 5
– LCD-Bildschirm
– Tastatur mit Trackball
– Bauelementezähler
– Starttaster
–Stopptaster
– Hauptschalter
Eingabeseite des LP-Transports: 5
–NOT-HALT-Taster
– Starttaster, Stopptaster
Maschinenrahmen unter den Schutzhauben: 5
– Taster zum Anheben des BE-Tisches für die Stellplätze 1 und 2
5
5
5
5
5.2.4.1 Bedienelemente an den Bedienfeldern des Automaten
Die Bedienfunktionen beider Bedienfelder sind identisch.
Bildschirm, Tastatur, NOT-HALT-Taster, Start- und Stopptaster 5
An beiden Seiten des Automaten sind jeweils ein LCD-Bildschirm und eine Tastatur angebracht.
Unterhalb des LCD-Bildschirms befinden sich die Start- und Stopptaster. Werden Sie im Bild-
schirmdialog aufgefordert, bestimmte Aktionen mit diesen Tastern auszulösen, erleichtert diese
Anordnung zum einen das Auslösen, zum anderen die interaktive Kontrolle dieser Aktionen. An
jedem Bedienfeld gibt es einen NOT-HALT-Taster, um in Notfällen schnell reagieren zu können.
Betriebsanleitung SIPLACE D1i/D2i 5 Aufgaben für das Bedienpersonal
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 5.2 Bedien- und Anzeigeelemente
237
Hauptschalter 5
Der Hauptschalter ist Bestandteil der Stromversorgung. In Leiterplatten-Transportrichtung gese-
hen ist er am linken Bedienfeld platziert. Da er ausschließlich für Service- oder Instandhaltungs-
arbeiten benötigt wird, ist er im Hinblick auf seine Bedienhäufigkeit ergonomisch angeordnet.
5.2.4.2 Bedienelemente an der Eingabeseite des Automaten
NOT-HALT-Taster, Start- und Stopptaster 5
An der Eingabeseite des LP-Transport befinden sich der NOT-HALT-Taster und die Start- und
Stopptaster. Die Anordnung der Taster wurde so gewählt, dass diese von jeder Stelle aus leicht
und schnell erreichbar sind.
5 Aufgaben für das Bedienpersonal Betriebsanleitung SIPLACE D1i/D2i
5.3 Meldeleuchte für Betriebszustände beachten Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
238
5.3 Meldeleuchte für Betriebszustände beachten
Die Meldeleuchte signalisiert Betriebszustände und Fehlfunktionen des Automaten.
5.3.1 Beschreibung
5

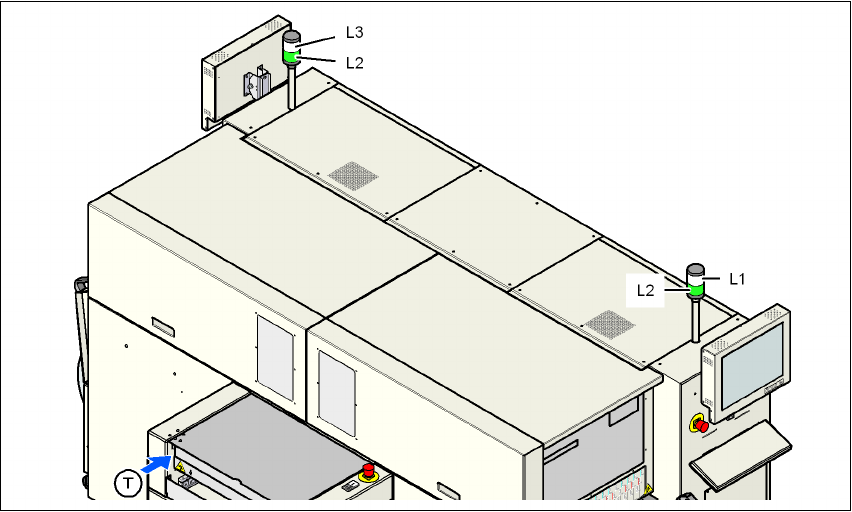

Abb. 5.3 - 1 Meldeleuchte für Betriebszustände
L1 Störlampe (weiß, rechts)
L2 Betriebsanzeigelampe (grün, beide Lampen parallel geschaltet)
L3 Störlampe (weiß, links)
T LP-Transportrichtung
5.3.2 Generelle Betriebszustände
– Betriebsanzeigelampe L2 (grün) dauernd ein
Der Automat ist in Betrieb.
– Betriebsanzeigelampe L2 (grün) blinkt
Der Automat wartet auf eine Leiterplatte im Eingabeband oder der Automat wartet, dass das
Ausgabeband frei wird.
– Rechte Störlampe L1 (weiß) blinkt
Auf der rechten Seite des Automaten sind eine oder mehrere Spuren leer. Der Automat be-
stückt die aktuelle Leiterplatte noch mit vorhandenen Bauelementen.
