Betriebsanleitung SIPLACE D1i/D2i 5 Aufgaben für das Bedienpersonal Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 5.6 Zuführmodule rüsten 247 5.6.1 BE-Tisch und S- Zuführmodule für das Rüsten vorbereiten → Reinigen Si…
5 Aufgaben für das Bedienpersonal Betriebsanleitung SIPLACE D1i/D2i
5.6 Zuführmodule rüsten Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
246
5.6 Zuführmodule rüsten
5

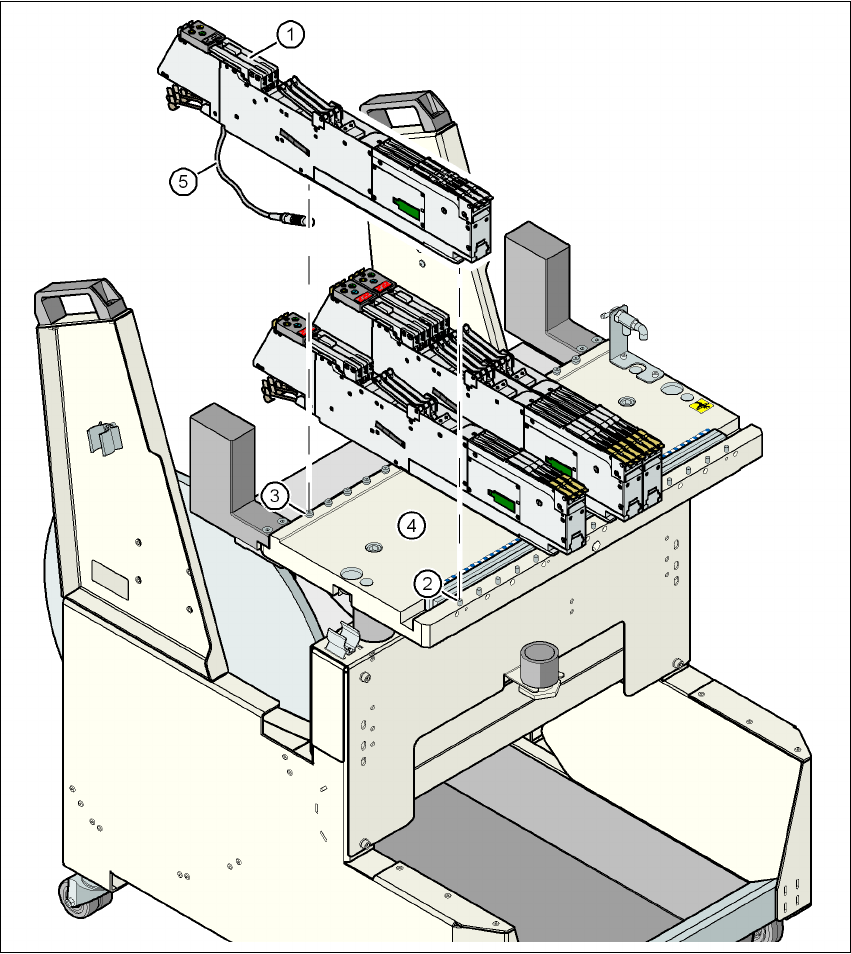

Abb. 5.6 - 1 BE-Tisch mit 15 Stellplätzen für S-Zuführmodule
(1) S-Zuführmodul
(2) Zentrierstift
(3) Kalotte
(4) BE-Tisch
(5) Anschlusskabel des S-Zuführmoduls
Betriebsanleitung SIPLACE D1i/D2i 5 Aufgaben für das Bedienpersonal
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 5.6 Zuführmodule rüsten
247
5.6.1 BE-Tisch und S-Zuführmodule für das Rüsten vorbereiten
→ Reinigen Sie die Stellfläche des Zuführmoduls
→ Reinigen Sie die Stellfläche auf dem BE-Tisch.
→ Entfernen Sie lose Bauelemente vom BE-Tisch mit einem Pinsel oder einem Staubsauger mit
geeigneter Düse.
→ Entfernen Sie festsitzende Bauelemente mit dem Schraubendreher.
VORSICHT 5
Vermeiden Sie es, Bauelemente vom BE-Tisch mit den Fingern zu entfernen. Sie verletzen
sich möglicherweise durch feinste Metallsplitter.
5.6.2 S-Zuführmodule einsetzen
→ Setzen Sie das Zuführmodul (Pos. 1 in Abb. 5.6 - 1, Seite 246) zuerst mit der Frontseite - das
ist die Seite mit dem geschlitzten Fuß - so auf den BE-Tisch (Pos. 4 in Abb. 5.6 - 1
, Seite 246),
dass der Zentrierstift (Pos. 2 in Abb. 5.6 - 1
, Seite 246) auf dem BE-Tisch in den Schlitz des
Zuführmodulfußes gleitet.
→ Senken Sie nun das Zuführmodul an der Rückseite ab, bis die Kalotte (Pos. 3 in Abb. 5.6 - 1
,
Seite 246
) vollkommen in der Bohrung des Zuführmoduls verschwindet.
→ Achten Sie darauf, dass die Zuführmodule entsprechend ihrer Breite richtig auf dem BE-Tisch
platziert werden (siehe Abb. 5.6 - 2
, Seite 248).
→ Kontrollieren Sie, ob das Zuführmodul plan auf dem Bauelementetisch aufliegt. Tippen Sie
dazu mit dem Finger seitlich gegen das Zuführmodul. Es darf sich nicht bewegen lassen.
→ Schließen Sie den Stecker des Zuführmoduls (Pos. 5 in Abb. 5.6 - 1
, Seite 246) an die Buchse
an, die sich unter dem Stellplatz befindet. Dabei muss der rote Punkt des Steckers zum roten
Punkt der Buchse zeigen.
HINWEIS 5
Achten Sie darauf, dass Sie zum Anschluss des Zuführmoduls unbedingt die zum Stellplatz
gehörende Buchse verwenden, da die Zuführmodule den Steuerimpuls über diese Buchse
erhalten. Möglicherweise arbeitet das Zuführmodul nicht richtig, wenn es nicht an der rich-
tigen Buchse angeschlossen wird. Detaillierte Informationen über die Zuordnung von Stecker
und Buchse finden Sie in der Betriebsanleitung des jeweiligen Zuführmoduls.
5 Aufgaben für das Bedienpersonal Betriebsanleitung SIPLACE D1i/D2i
5.6 Zuführmodule rüsten Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
248

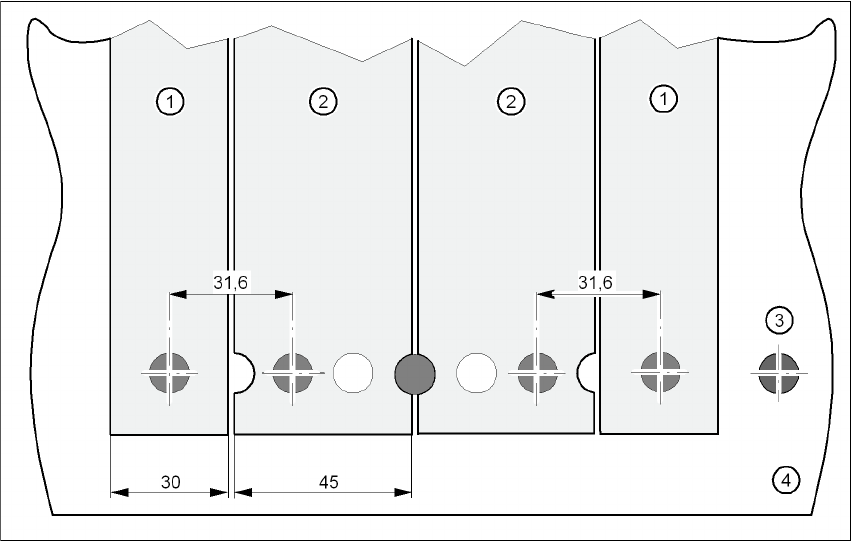

Abb. 5.6 - 2 Einsetzen von S-Zuführmodulen mit einer Breite von 30 bzw. 45 mm auf dem BE-Tisch
(1) Zuführmodul, 30 mm breit
(2) Zuführmodul, 45 mm breit
(3) Kalotte
(4) BE-Tisch
