6 Stationserweiterungen Betriebsanleitung SIPLACE D1i/D2i 6.1 Pipettenwechsler Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 258 6.1.1.1 Beschreibung Dieser Pipettenwechsler kann bis zu 6 Magazine mit jeweils 12 Pipet…
Betriebsanleitung SIPLACE D1i/D2i 6 Stationserweiterungen
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 6.1 Pipettenwechsler
257
6 Stationserweiterungen
6.1 Pipettenwechsler
Mit Pipettenwechslern lässt sich die Flexibilität der Bestückköpfe für die Verarbeitung unterschied-
licher Bauelementetypen ganz erheblich steigern. Wird aufgrund des Bestückprogramms ein Pi-
pettenwechsel nötig, so legt der Bestückkopf automatisch die alte Pipette in die Pipettengarage
zurück und holt die neue ab. Zudem können die bei der Vakuumprüfung ausgesonderten Pipetten
rasch gewechselt werden.
Das Aufnehmen von Pipetten aus einem Pipettenwechsler ist wesentlich exakter und schneller,
als dies manuell möglich wäre. Für den Bestückprozess von kleinen Bauelementen ist es unab-
dingbar, dass die radiale Exzentrizität bei der Pipettenrotation minimal ist.
6.1.1 Pipettenwechsler für den 12-Segment Collect&Place Kopf
Artikel-Nr. 00119865-xx Pipettenwechsler, CP12, D2i/D1i
6
Abb. 6.1 - 1 Pipettenwechsler für den 12-Segment Collect&Place Kopf
6 Stationserweiterungen Betriebsanleitung SIPLACE D1i/D2i
6.1 Pipettenwechsler Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
258
6.1.1.1 Beschreibung
Dieser Pipettenwechsler kann bis zu 6 Magazine mit jeweils 12 Pipettengaragen aufnehmen. Die
Magazine sitzen auf einem gemeinsamen Träger. Sie sind mit zwei Zylinderstiften zentriert und
mit Klammern fixiert.
6.1.1.2 Technische Daten
6
Pipettenwechsler für den 12-Segment Collect&Place Kopf
Abmessungen (Länge x Breite x Höhe) 565 x 63 x 78 mm³
Anzahl der Magazine 6 mit je 12 Pipettengaragen
Pipettentypen 9xx
Pipettenwechselzeit ca. 2 s pro Pipette
Druckluftanschluss 0,48 MPa (4,8 bar)
Betriebsanleitung SIPLACE D1i/D2i 6 Stationserweiterungen
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 6.1 Pipettenwechsler
259
6.1.1.3 Lage des Pipettenwechslers für den C&P12 Kopf am D1i-Automaten
An Stellplatz 2 kann ein Pipettenwechsler für den 12-Segment Collect&Place Kopf installiert wer-
den (Pos. 1 in Abb. 6.1 - 2
). Dies ergibt eine Gesamtkapazität von 6 Magazinen mit insgesamt 72
Pipettengaragen.
6

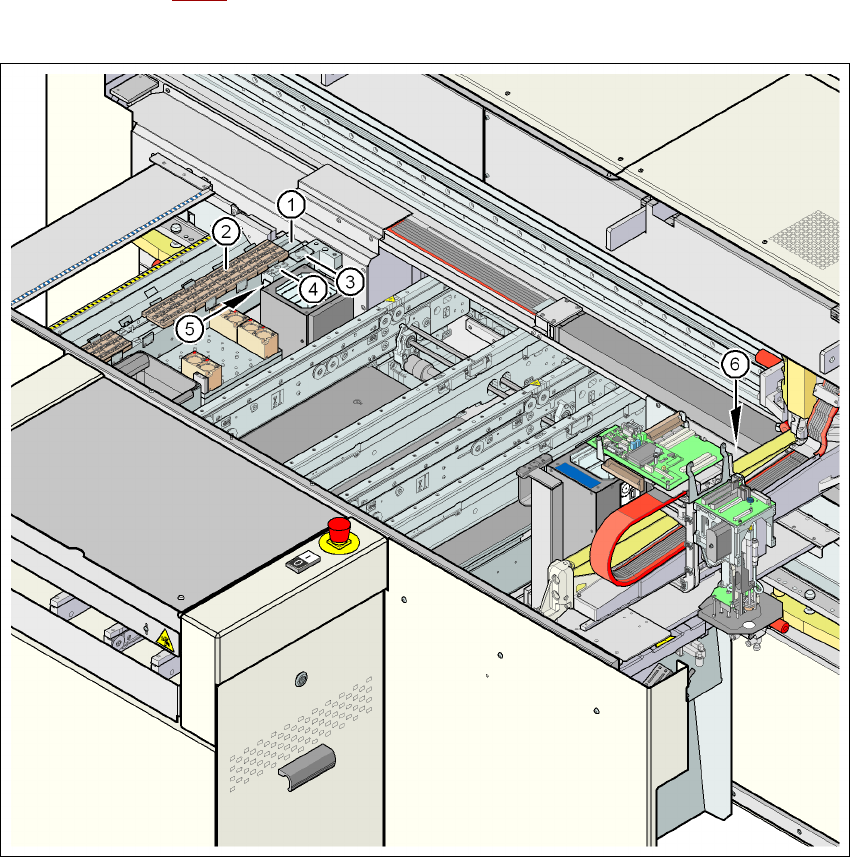

Abb. 6.1 - 2 Lage des Pipettenwechslers für den 12-Segment Collect&Place Kopf am D1i-Automaten
6
(1) Pipettenwechsler
(2) Pipettenmagazin
(3) Abzugsvorrichtung für Pipetten, Typ 8xx
(4) Abzugsvorrichtung für Pipetten, Typ 9xx
(5) Abwurfbehälter für Pipetten
(6) Abwurfbehälter für Bauelemente
