6.1.1.4 Lage der Pipettenwechsler für den C&P12 Kopf am D2i-Automaten
An den Stellplätzen 1 und 2 kann je ein Pipettenwechsler für den 12-Segment Collect&Place Kopf
installiert werden (Pos. 1 in Abb. 6.1 - 2
). Dies ergibt eine Gesamtkapazität von 2 Pipettenwechs-
lern mit 12 Magazinen und insgesamt 144 Pipettengaragen.
6

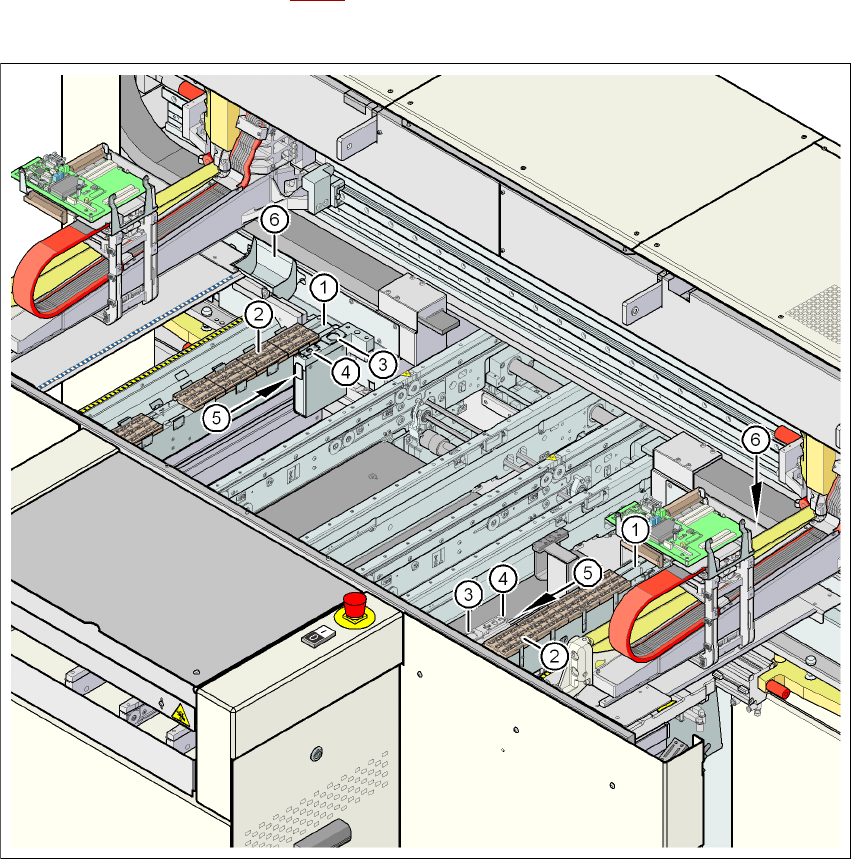

Abb. 6.1 - 3 Lage der Pipettenwechsler für den 12-Segment Collect&Place Kopf am D2i-Automaten
6
(1) Pipettenwechsler
(2) Pipettenmagazin
(3) Abzugsvorrichtung für Pipetten, Typ 8xx
(4) Abzugsvorrichtung für Pipetten, Typ 9xx
(5) Abwurfbehälter für Pipetten
(6) Abwurfbehälter für Bauelemente
Betriebsanleitung SIPLACE D1i/D2i 6 Stationserweiterungen
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 6.1 Pipettenwechsler
261
6.1.1.5 Montage
Die Pipettenwechsler (siehe Abb. 6.1 - 2, Seite 259) sind jeweils am Leergurtleitkanal befestigt.
6

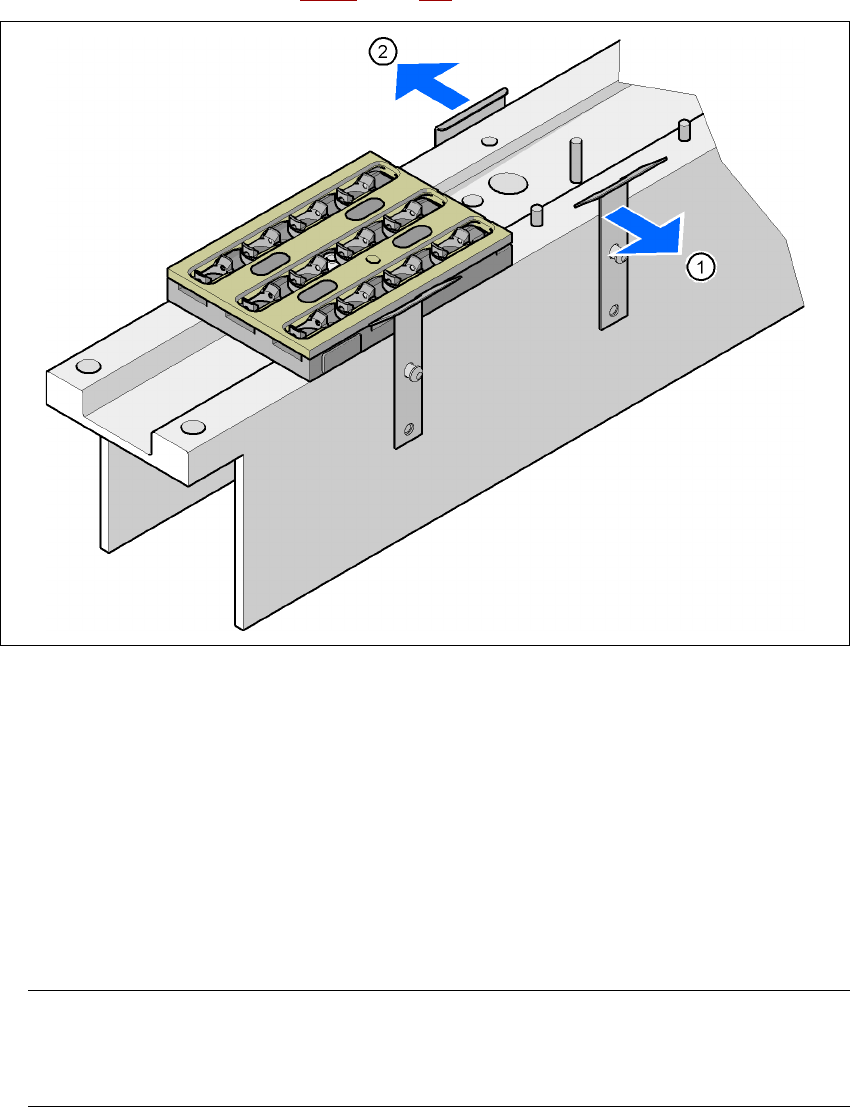

Abb. 6.1 - 4 Montageposition
(1) Federhaken zeigt zum Bediener
(2) Halteklammer zeigt zum LP-Transport
→ Richten Sie den Pipettenwechsler so aus, dass die beweglichen Federhaken immer zum Be-
diener zeigen, die Halteklammern immer zum LP-Transport.
6.1.1.6 Hinweise zur Bedienung
→ Füllen Sie ein Magazin zum ersten Mal mit einem bestimmten Pipettentyp auf, so kennzeich-
nen Sie dieses mit einem Aufkleber.
HINWEIS 6
Füllen Sie die Magazine außerhalb der Maschine auf, und wechseln Sie immer nur komplette
Magazine. 6
→ Öffnen Sie die Verriegelungsplatte und stecken Sie die Pipetten in die Pipettengaragen.
6 Stationserweiterungen Betriebsanleitung SIPLACE D1i/D2i
6.1 Pipettenwechsler Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
262
→ Schließen Sie die Verriegelungsplatte, damit die Pipetten nicht aus den Magazinen fallen
können.
VORSICHT 6
Magazine dürfen nur aufgefüllt werden, wenn alle Pipetten, die sich am Collect&Place Kopf
befinden, in ihre Magazine zurückgelegt wurden. 6
→ Die Programmierung des Pipettenwechslers ist in der Betriebsanleitung SIPLACE Pro be-
schrieben.
HINWEIS 6
→ Vermeiden Sie, dass Bauelemente auf Magazine fallen. Dies kann dazu führen, dass die Ver-
riegelungsplatte klemmt.
→ Vermeiden Sie auch, dass Bauelemente auf freie Stellplätze von Zuführmodulen fallen. Die
Bauelemente haften an der Magnetleiste. Durch nicht richtig auf den BE-Tisch aufgesetzte
Zuführmodule kann es zu Betriebsunterbrechungen kommen. Reinigen Sie deshalb die Ma-
gazine und freien Stellplätze regelmäßig.
