Betriebsanleitung SIPLACE D1i/D2i 6 Stationserweiterungen Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 6.1 Pipettenwechsler 271 6.1.3 Pipettenwechsler für den SIPLACE Pick&Place Kop f Artikel-Nr . 001 19817-xx Pi…
6 Stationserweiterungen Betriebsanleitung SIPLACE D1i/D2i
6.1 Pipettenwechsler Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
270
→ Setzen Sie zunächst das Magazin mit der Seite der Zentrierbohrung (Pos. 3 in Abb. 6.1 - 9)
und dem Langloch (Pos. 4 in Abb. 6.1 - 9
) auf den Träger auf. Die beiden Noppen des Maga-
zins müssen in die Halteklammer (Pos. 2 in Abb. 6.1 - 9
) gleiten.
→ Drücken Sie den Federhaken vom Magazin weg.
→ Drücken Sie das Magazin plan auf den Träger auf und lassen Sie den Federhaken los. Der
Federhaken muss einrasten.
6.1.2.7 Lageerkennung
Jedes Magazin des Pipettenwechslers hat eine Positionsmarke für die Lageerkennung.
6

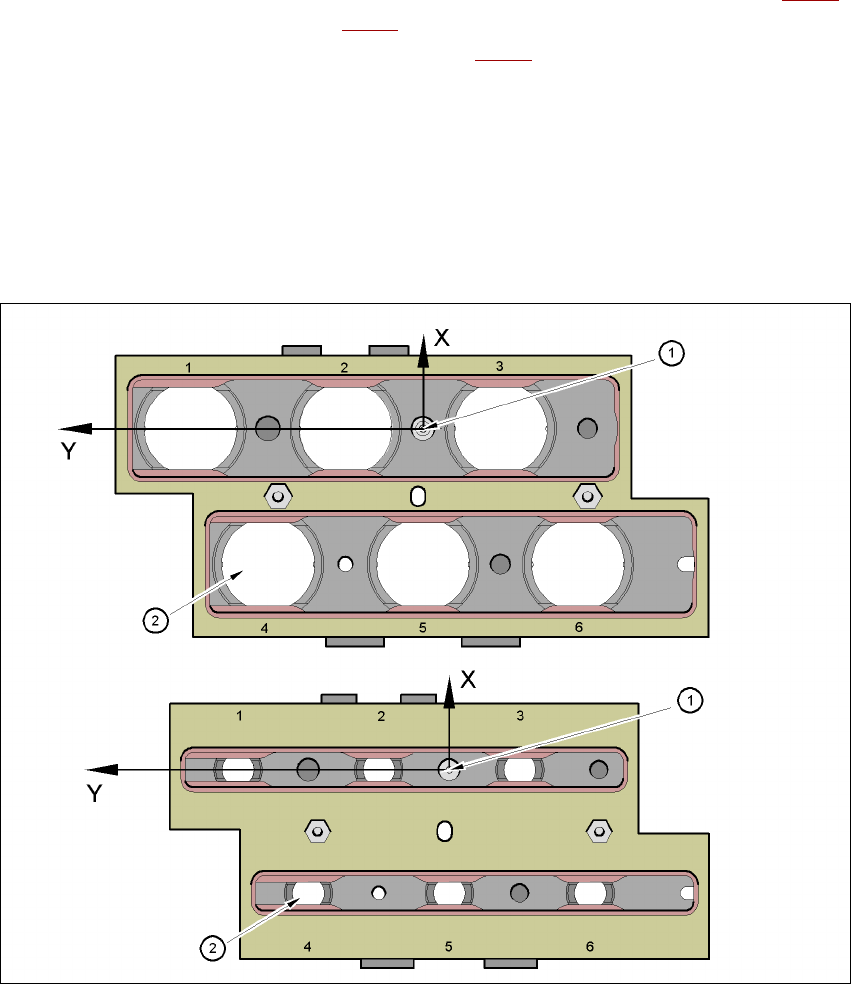

Abb. 6.1 - 10 Pipettenwechsler - Lageerkennung
(1) Positionsmarke
(2) Lage der Pipetten im Magazin zur Positionsmarke
Betriebsanleitung SIPLACE D1i/D2i 6 Stationserweiterungen
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 6.1 Pipettenwechsler
271
6.1.3 Pipettenwechsler für den SIPLACE Pick&Place Kopf
Artikel-Nr. 00119817-xx Pipettenwechsler P&P, D1i
Artikel-Nr. 03048676-xx Zusätzliches Magazin für 2 Pipetten, P&P Kopf
Artikel-Nr. 03048639-xx Zusätzliches Magazin für 1 Pipette, P&P Kopf
6.1.3.1 Beschreibung
Dieser Pipettenwechsler kann bis zu 10 Pipettenmagazine aufnehmen. Zwei Magazintypen ste-
hen zur Verfügung: Standardmagazine und Magazine für Sonderpipetten oder Greifer. Die Maga-
zine sitzen auf einem gemeinsamen Träger. Sie sind jeweils mit zwei Zylinderstiften zentriert und
mit zwei Senkkopfschrauben fixiert.
Standardkonfiguration: 2 Magazine für je zwei Pipetten
1 Magazin für Sonderpipette oder Greifer
6

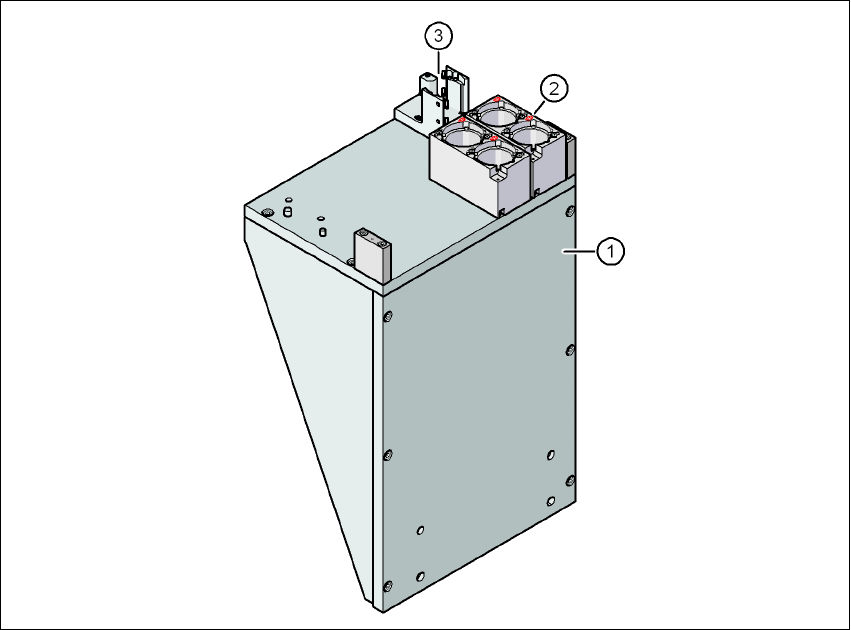

Abb. 6.1 - 11 Pipettenwechsler für den SIPLACE P&P Kopf
(1) Träger
(2) Magazin für 2 Pipetten
(3) Magazin für Sonderpipetten oder Greifer
6
6
6 Stationserweiterungen Betriebsanleitung SIPLACE D1i/D2i
6.1 Pipettenwechsler Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
272
WARNUNG 6
Installieren Sie für jeden Bestückkopf nur den zugehörigen Pipettenwechsler. Bei Mischkonfigu-
rationen besteht Kopfcrashgefahr!
6.1.3.2 Technische Daten
6
6
6
6
6
6
6
6.1.3.3 Lage des Pipettenwechslers für den Pick&Place Kopf am D1i-Automaten
Am D1i-Automaten kann an Stellplatz 2 ein Pipettenwechsler für den Pick&Place Kopf installiert
werden. Auf den Träger können bis zu 10 Magazine gerüstet werden. Dies ergibt eine Gesamtka-
pazität von maximal 20 Pipettengaragen.
Pipettenwechsler für den SIPLACE Pick&Place Kopf
Abmessungen (Länge x Breite x Höhe) 192 x 138 x 314 mm³
Anzahl der Pipettengaragen 20 für Standardpipetten
10 für Sonderpipetten oder Greifer
Pipettentypen 5xx, Standard
4xx mit Adapter
8xx mit Adapter
9xx mit Adapter
Pipettenwechselzeit ca. 2 s pro Pipette
