6.4.4 Montagemöglichkeiten für den LP-Barcodeleser
6

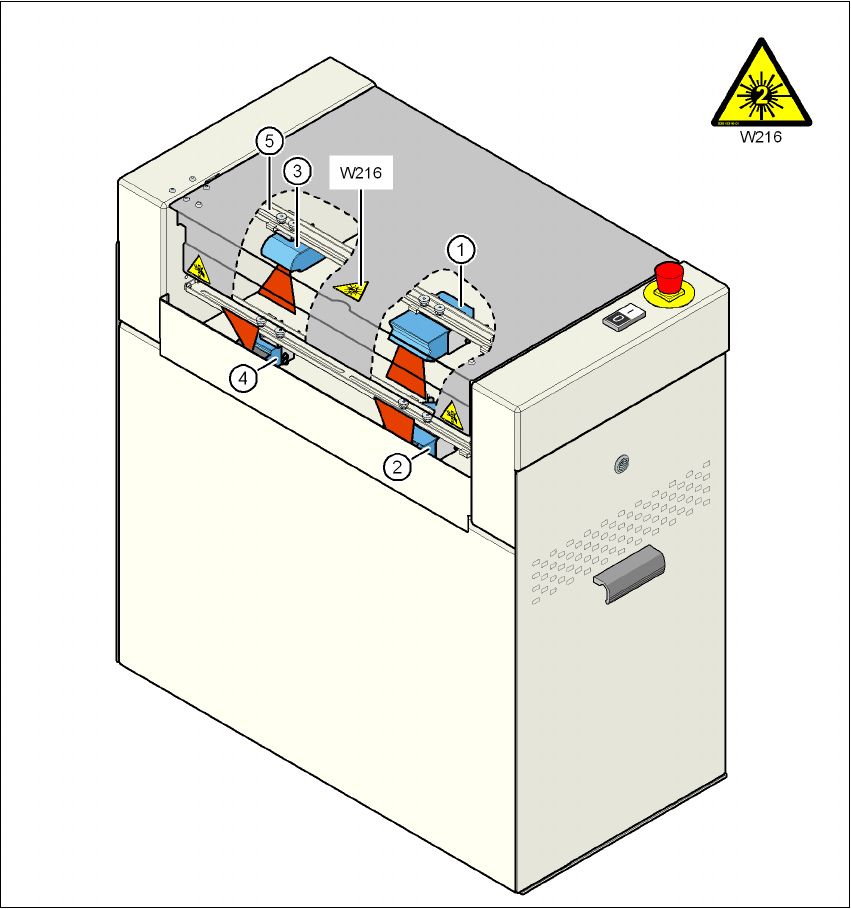

Abb. 6.4 - 3 Montagemöglichkeiten für den LP-Barcodeleser
(1) 2D-Barcodeleser "oben"
(2) 2D-Barcodeleser "unten"
(3) 1D-Barcodeleser "oben"
(4) 1D-Barcodeleser "unten"
(5) Montageschiene
Pos. W216, Artikel-Nr. 03010316-01
6 Stationserweiterungen Betriebsanleitung SIPLACE D1i/D2i
6.4 Leiterplatten-Barcodeleser Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
288
6.4.5 Warnschild W216 auf der Abdeckung der LP-Eingabeseite
6
Warnschild W216 "Laserklasse 2" auf der Abdeckung der LP-Eingabeseite,
Artikel-Nr. 03010316-01 (Anzahl pro Automat: 1)
HINWEIS 6
Wenn Sie einen LP-Barcodeleser am Automaten installieren, müssen Sie das im Nachrüstsatz
enthaltene Laserwarnschild W206 an die Abdeckung der LP-Eingabeseite anbringen.
6
6.4.6 LP-Barcode-Etiketten auf der Leiterplatte positionieren
HINWEIS
Einschränkungen für Leiterplatten länger als 430 mm
6.4.6.1 Positionieren entlang der LP-Längsseite -
Lesestrahl quer zur Transportrichtung
6

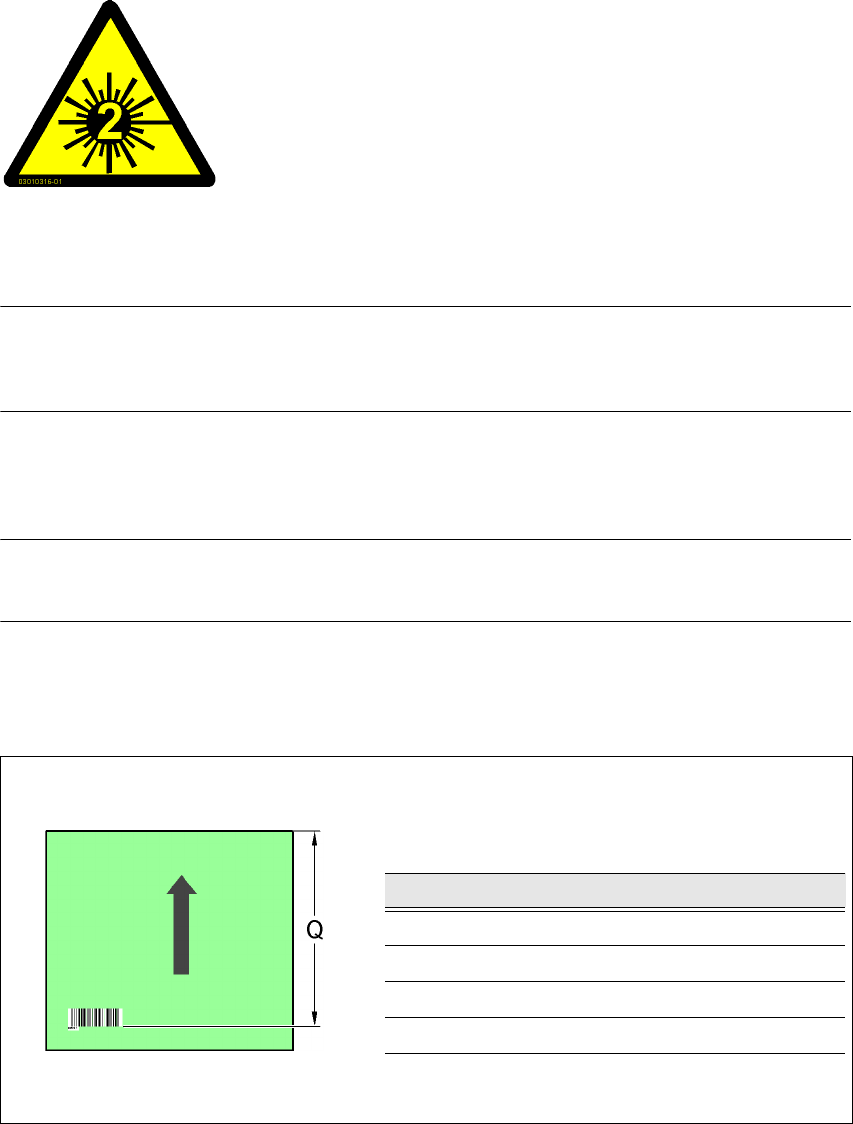

Abb. 6.4 - 4 Positionieren entlang der LP-Längsseite - Lesestrahl quer zur Transportrichtung
6
6
6
6
6
6
LASERSTRAHLUNG!
Nicht in den Strahl blicken
Laserklasse 2
LP-Barcodeleser Q [mm]
2D oben 390
1D oben 390
2D unten 430
1D unten 430
Betriebsanleitung SIPLACE D1i/D2i 6 Stationserweiterungen
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 6.4 Leiterplatten-Barcodeleser
289
6.4.6.2 Positionieren entlang der LP-Längsseite -
Lesestrahl längs zur Transportrichtung
6

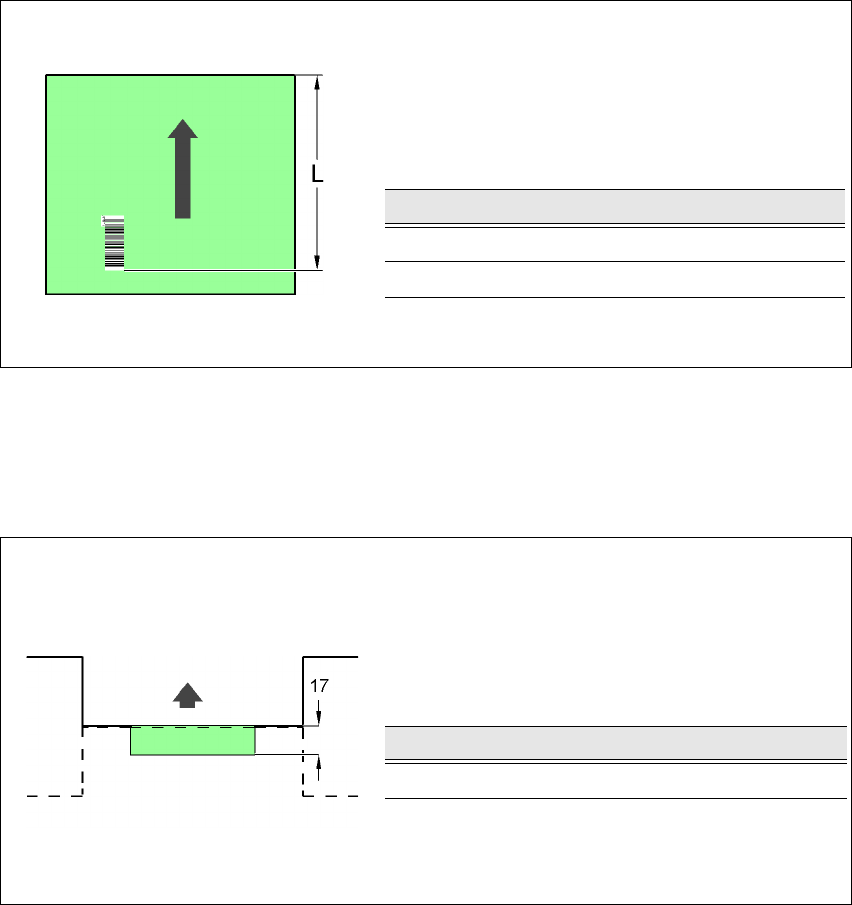

Abb. 6.4 - 5 Positionieren entlang der LP-Längsseite - Lesestrahl längs zur Transportrichtung
6.4.6.3 Überstand der Leiterplatte über die Maschine beim Doppeltransport
6
Abb. 6.4 - 6 Überstand der Leiterplatte über die Maschine beim Doppeltransport
LP-Barcodeleser L [mm]
1D oben 320 - 350
1D unten 380 - 410
LP-Barcodeleser Überstand [mm]
2D unten beim Doppeltransport 17
Eingabeseite der nachfolgenden Maschine
Ausgabeseite der vorhergehenden Maschine
