6 Stationserweiterungen Betriebsanleitung SIPLACE D1i/D2i 6.8 Lange Leiterplatte Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 294 6.8 Lange Leiterplatte Artikel-Nr . 001 19872-xx Option "Lange Leiterplatte"…
Betriebsanleitung SIPLACE D1i/D2i 6 Stationserweiterungen
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 6.6 Adapterbox SMEMA
293
Die Leiterplatte wird in den Bestückbereich transportiert, bis die Laserlichtschranke das Stoppsig-
nal für den LP-Transport auslöst. Danach fährt der Hubtisch mit den LP-Anschlägen in eine Posi-
tion nach oben, in der die Leiterplatte noch nicht geklemmt wird und von den Transportbändern
noch bewegt werden kann. Die beiden LP-Anschläge befinden sich in Höhe der Leiterplatte, die
LP-Unterstützungen (magnetische Stifte) berühren bereits die Leiterplatte. Beide Transportbän-
der fahren die Leiterplatte gegen die LP-Anschläge und richten sie währenddessen aus. Danach
fährt der Hubtisch in seine obere Endposition, klemmt die Leiterplatte und löst diese von den LP-
Anschlägen, um den Bestückprozess nicht zu beeinträchtigen. Nach dem Bestückprozess wer-
den Hubtisch und LP-Ausrichtung abgesenkt und die Leiterplatte weitertransportiert.
6
6.6 Adapterbox SMEMA
Artikel-Nr. 00119092-xx Adapterbox SMEMA, Ein- und Ausgabe (Einfach- und Doppel-
transport) D4i/D2i/D1i
Die LP-Transportsteuerung der D-Serie Automaten bietet die Siemens-Schnittstelle für die Kom-
munikation der Automaten an. Mit der SMEMA - Siemens Adapterbox und den zugehörigen Ka-
belsätzen können Sie die Transportschnittstelle nach SMEMA-Standard konfigurieren.
Nähere Informationen dazu entnehmen Sie bitte der "Nachrüstanleitung Siemens Transport-
schnittstelle", Artikel-Nr. 00194343-xx.
6.7 Paket für die Spleißstellenerkennung
Artikel-Nr. 00119642-xx Spleißstellenerkennung, Tischcontroller D1i/D2i
Artikel-Nr. 00119836-xx Spleißstellenerkennung, Stationspaket D1i/D2i
Artikel-Nr. 00141xxx-xx Spleißsensoren für S-Gurtzuführmodule
(Artikelnummern siehe Abschnitt 3.10.7
, Seite 148)
Die Spleißstellenerkennung dient dazu, einen Chargenwechsel bei Bauelementen zu erkennen.
Die BE-Gurte sind an der Spleißstelle mit einem Metallstreifen verbunden. Der BE-Gurt läuft über
den Spleißsensor, der am Zuführmodul installiert ist und signalisiert einen Gurtwechsel.
6 Stationserweiterungen Betriebsanleitung SIPLACE D1i/D2i
6.8 Lange Leiterplatte Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
294
6.8 Lange Leiterplatte
Artikel-Nr. 00119872-xx Option "Lange Leiterplatte", Einfachtransport D2i/D1i
Artikel-Nr. 00119873-xx Option "Lange Leiterplatte", Doppeltransport D2i/D1i
Artikel-Nr. 00119631-xx Transportbreite 242/508 mm, D4i/D2i/D1i
Folgende Leiterplattenformate lassen sich an den D1i und D2i-Automaten bestücken:
6
6
Zum Bestücken von Leiterplatten mit einer Länge von über 368 mm bieten wir die Option "Lange
Leiterplatte" als Nachrüstsatz an.
Bei installierter Option "Lange Leiterplatte" ist die Verarbeitung folgender Leiterplattenformate
möglich:
6
6
Der Nachrüstsatz besteht aus folgenden Teilen:
– Mechanik komplett: Stopper, Sensoren, Kabel und Montageteile
– Option CD zum Freischalten der Funktion am SIPLACE-Pro Rechner
– Nachrüstanleitung
Weitere Informationen entnehmen Sie bitte der Nachrüstanleitung "Option Lange Leiterplatte".
Einfachtransport (Standardbreite) 50 x 50 mm² bis 460 x 460 mm²
Einfachtransport "Breite LP" 50 x 50 mm² bis 460 x 508 mm²
Doppeltransport (Standardbreite) 50 x 50 mm² bis 460 x 216 mm²
Doppeltransport "Breite LP" 50 x 50 mm² bis 460 x 242 mm²
Doppeltransport im Modus "Einfachtransport" 50 x 50 mm² bis 460 x 380 mm²
Doppeltransport im Modus "Einfachtransport, "Breite LP" 50 x 50 mm² bis 460 x 430 mm²
Einfachtransport "Lange LP" (Standardbreite) 50 x 80 mm² bis 610 x 460 mm²
Einfachtransport "Lange LP", "Breite LP" 50 x 80 mm² bis 610 x 508 mm²
Doppeltransport "Lange LP" (Standardbreite) 50 x 80 mm² bis 610 x 216 mm²
Doppeltransport "Lange LP", "Breite LP" 50 x 80 mm² bis 610 x 242 mm²
Doppeltransport im Modus "Einfachtransport", "Lange LP"
(Standardbreite)
50 x 80 mm² bis 610 x 380 mm²
Doppeltransport im Modus "Einfachtransport", "Lange LP",
"Breite LP"
50 x 80 mm² bis 610 x 430 mm²
Betriebsanleitung SIPLACE D1i/D2i 6 Stationserweiterungen
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 6.9 Magnetstiftunterstützung
295
6.9 Magnetstiftunterstützung
Artikel-Nr. 00119680-xx LP-Unterstützung D4i/D2i/D1i
Breite Leiterplatten haben die Tendenz, beim Bestücken durchzufedern, sodass unter Umständen
die Bauelemente nicht mehr mit der gewünschten Genauigkeit bestückt werden. Auch stark ge-
wölbte Leiterplatten beeinflussen die Bestückgenauigkeit. Mit dem Platzieren von Magnetstiftun-
terstützungen auf dem Hubtisch lässt sich dieses Problem leicht beheben.
6

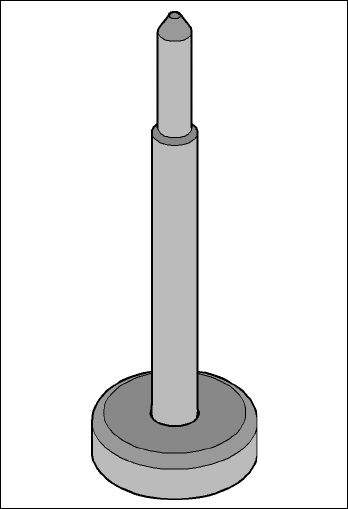

Abb. 6.9 - 1 Magnetstiftunterstützung
