6 Stationserweiterungen Betriebsanleitung SIPLACE D1i/D2i 6.10 Zuführmodul-Abdeckklappe Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 296 6.10 Zuführmodul-Abdeckklappe Artikel-Nr . 001 1981 1-xx Zuführmodul-Abdeckklap…
Betriebsanleitung SIPLACE D1i/D2i 6 Stationserweiterungen
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 6.9 Magnetstiftunterstützung
295
6.9 Magnetstiftunterstützung
Artikel-Nr. 00119680-xx LP-Unterstützung D4i/D2i/D1i
Breite Leiterplatten haben die Tendenz, beim Bestücken durchzufedern, sodass unter Umständen
die Bauelemente nicht mehr mit der gewünschten Genauigkeit bestückt werden. Auch stark ge-
wölbte Leiterplatten beeinflussen die Bestückgenauigkeit. Mit dem Platzieren von Magnetstiftun-
terstützungen auf dem Hubtisch lässt sich dieses Problem leicht beheben.
6
Abb. 6.9 - 1 Magnetstiftunterstützung
6 Stationserweiterungen Betriebsanleitung SIPLACE D1i/D2i
6.10 Zuführmodul-Abdeckklappe Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
296
6.10 Zuführmodul-Abdeckklappe
Artikel-Nr. 00119811-xx Zuführmodul-Abdeckklappe, Stellplatz 2, D1i
Artikel-Nr. 00119812-xx Zuführmodul-Abdeckklappe, Stellplatz 1, D1i
Artikel-Nr. 00119854-xx Zuführmodul-Abdeckklappe, Stellplatz 1, D2i
Artikel-Nr. 00119856-xx Zuführmodul-Abdeckklappe, Stellplatz 2, D2i
6
Die Zuführmodul-Abdeckklappe wird über den BE-Zuführbereich installiert. Sie soll einen Kopf-
crash mit einem hochstehenden Niederhalter eines Zuführmoduls verhindern, der zuvor nicht rich-
tig eingerastet wurde. Zudem kann durch die Zuführmodul-Abdeckklappe ausgeschlossen
werden, dass die Frontseite von Zuführmodulen durch unsachgemäße Bedienung in den Verfahr-
bereich des Bestückkopfes gelangt.
Darüber hinaus wird bei einem BE-Wagenwechsel ein Kopfcrash verhindert, wenn der Bestück-
kopf über den Zuführmodulen steht. Der BE-Tisch kann erst dann mit dem Drucktaster angehoben
werden, wenn sich der Bestückkopf außerhalb der Zuführmodule befindet und die Abdeckklappe
umgelegt werden kann.
6
Abb. 6.10 - 1 Zuführmodul-Abdeckklappe
(1) Zuführmodul-Abdeckklappe
(2) Mechanische Verriegelung
(3) Schalter im NOT-HALT-Kreis
Der Schalter der Zuführmodul-Abdeckklappe wird in den NOT-HALT-Kreis eingeschleift. Die Zu-
führmodul-Abdeckklappe muss mechanisch verriegelt werden. Dabei schließt der Schalter den
geöffneten NOT-HALT-Kreis.
Betriebsanleitung SIPLACE D1i/D2i 6 Stationserweiterungen
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 6.11 Bauelemente-Sensor für den C&P12 Kopf
297
6.11 Bauelemente-Sensor für den C&P12 Kopf
Artikel-Nr. 00118021-xx BE-Sensor für 12-Segment C&P Kopf
6

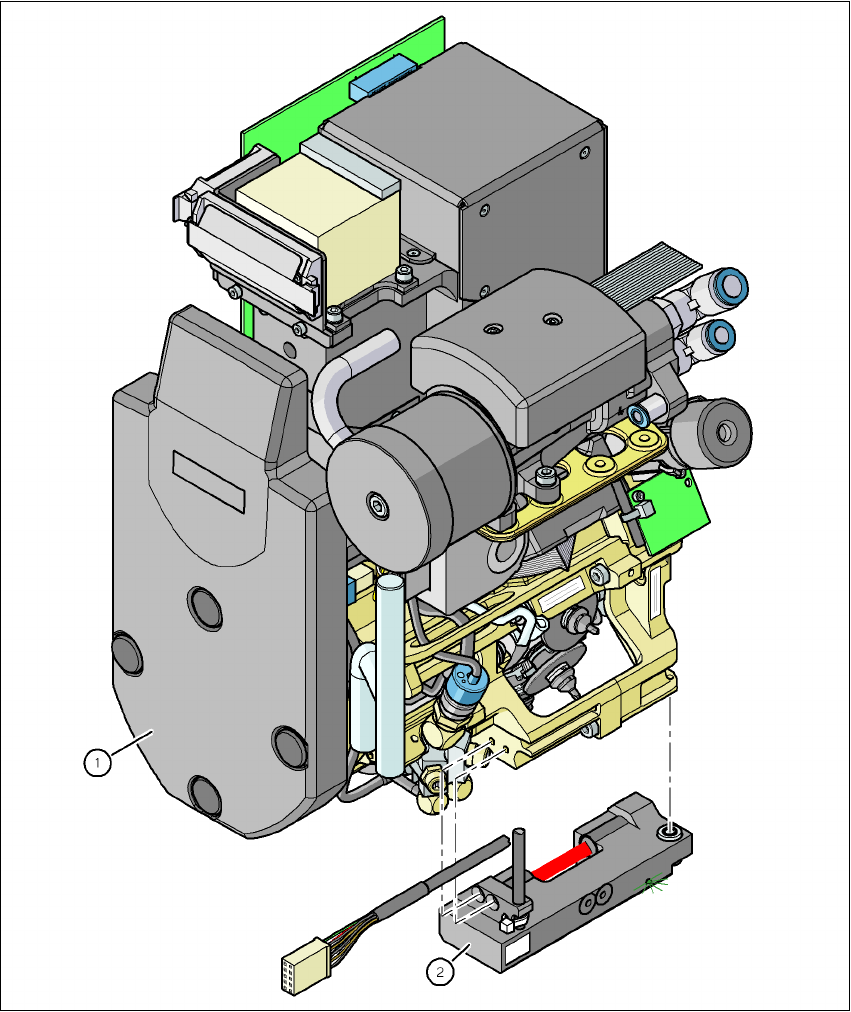

Abb. 6.11 - 1 12- Segment Collect&Place Kopf mit BE-Sensor
(1) 12-Segment Collect&Place Kopf
(2) Bauelemente-Sensor
