6 Stationserweiterungen Betriebsanleitung SIPLACE D1i/D2i 6.12 Hochauflösende BE-Kamera C&P, Typ 30, 27 x 27, digital Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 300 6.12 Hochauflösende BE-Kamera C&P , T yp …
Betriebsanleitung SIPLACE D1i/D2i 6 Stationserweiterungen
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 6.11 Bauelemente-Sensor für den C&P12 Kopf
299
HINWEIS 6
Bei Bestückung von 0201-Bauelementen mit der Pipette 906 ist der Bauelemente-Sensor zwin-
gend erforderlich, da keine Vakuummessung durchgeführt werden kann. 6
Auch bei Bestückung anderer kleiner Bauelemente wie 0402 oder 0603 kann die Verwendung des
BE-Sensors die dpm-Rate verbessern. Beachten Sie dabei, dass bei Auswahl des BE-Sensors in
der Gehäuseformliste das Bauelement auch nur auf Maschinen bestückt werden kann, die mit
dem BE-Sensor ausgestattet sind.
Wollen Sie Bauelemente mit dem BE-Sensor prüfen, so muss dieser in der Linie konfiguriert sein.
Danach bieten sich folgende Alternativen an:
Neue Rüstung Die Rüstoptimierung weist den Bauelementen den BE-Sensor auto-
matisch zu, wenn dieser installiert ist.
Alte Rüstung Für Bauelemente, die mit dem BE-Sensor überprüft werden sollen,
wird eine neue GF-Nummer vergeben.
Zentrale Datenhaltung Sind in der Linie nicht alle Automaten mit dem BE-Sensor ausgestat-
tet, wird für jedes Bauelement, das mit dem BE-Sensor überprüft
werden soll, eine neue Gehäuseformnummer vergeben.
HINWEIS 6
– Der BE-Sensor darf nur von Servicetechnikern der ASM Assembly Systems GmbH & Co. KG
nachgerüstet werden.
– Rekalibrieren Sie den 12-Segment-C&P Kopf nach dem Einbau des BE-Sensors mit dem
SITEST-Programm.
6 Stationserweiterungen Betriebsanleitung SIPLACE D1i/D2i
6.12 Hochauflösende BE-Kamera C&P, Typ 30, 27 x 27, digital Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
300
6.12 Hochauflösende BE-Kamera C&P, Typ 30, 27 x 27, digital
Artikel-Nr. 03085394-xx BE-Kamera C&P (Typ 30), digital
6.12.1 Aufbau
6

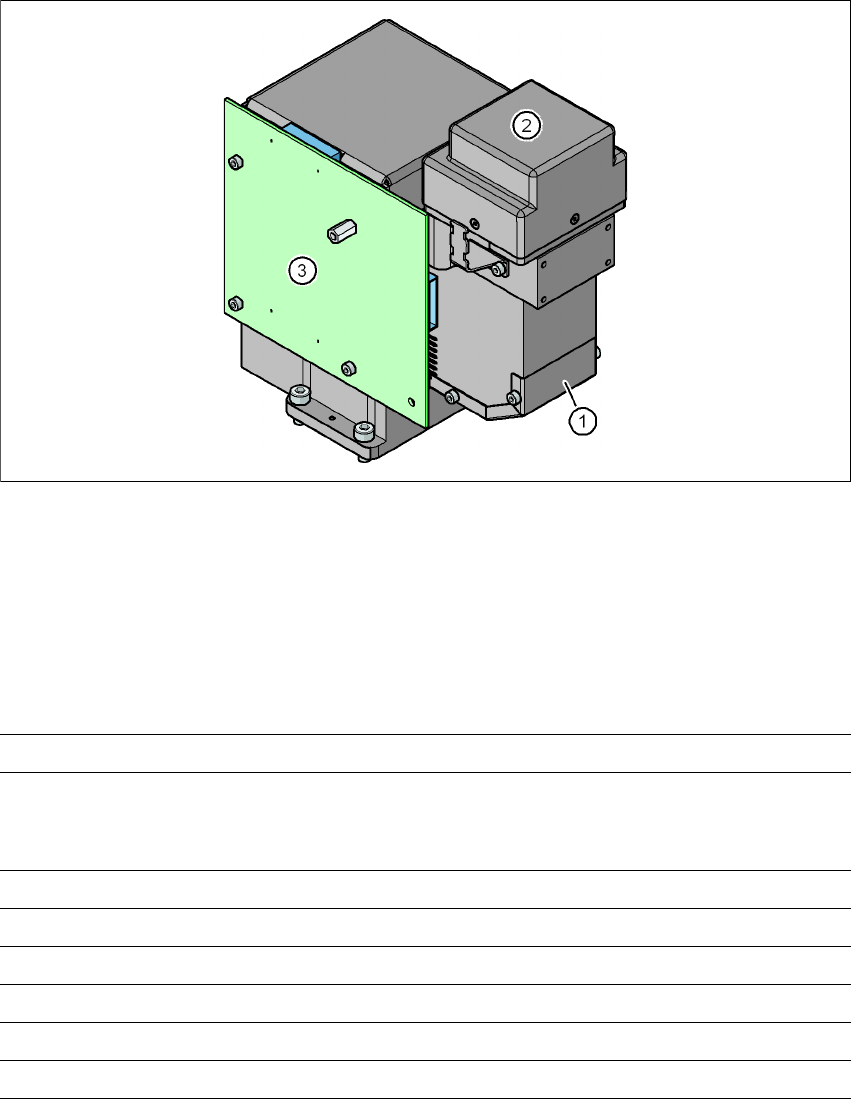

Abb. 6.12 - 1 BE-Kamera C&P, Typ 30, 27 x 27, digital
(1) BE-Kameraoptik und Beleuchtung
(2) Kameraverstärker
(3) Beleuchtungssteuerung
6.12.2 Technische Daten
6
BE-Maße 0,4 x 0,2 mm² bis 18,7 x 18,7 mm²
BE-Spektrum 01005 bis 27 x 27 mm²
Flip-Chip, Bare Die, PLCC44, BGA, µBGA, TSOP, QFP,
SO bis SO32, DRAM
Min. Beinchenraster 0,3 mm
Min. Beinchenbreite 0,15 mm
Min. Ballraster 0,25 mm
Min. Balldurchmesser 0,14 mm
Gesichtsfeld 32 x 32 mm²
Beleuchtungsart Auflicht (5 frei programmierbare Ebenen)
Betriebsanleitung SIPLACE D1i/D2i 6 Stationserweiterungen
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 6.13 01005-Paket
301
6.13 01005-Paket
Artikel-Nr. 00119776-xx 01005-Paket für D4i/D2i/D1i
Die SIPLACE D1i- und D2i-Automaten sind bereits für die Bestückung von 01005-Bauelementen
vorbereitet. Für die Verarbeitung von 01005-BE ist lediglich eine Aufrüstung des 12-Segment
Collect&Place Kopfes erforderlich. Das Nachrüstpaket beinhaltet folgende Teile:
– 12er Pinole kpl., 270°-Teilung Artikel-Nr. 03054107-xx, 3 Stück
– Pipette, Typ 905/3005 kpl. Keramik Artikel-Nr. 03057320-xx, 12 Stück
– Montageanleitung 01005-Paket für D4i/D2i/D1i
Deutsch und Englisch Artikel-Nr. 00195398-xx, 1 Stück
6.14 0201-Paket
Artikel-Nr. 00119775-xx 0201-Paket für C&P12, D-Serie SST30
Für die Verarbeitung von 0201-Bauelementen mit dem 12-Segment Collect&Place Kopf bieten wir
das 0201-Paket an. Es beinhaltet:
– BE-Kamera C&P (Typ 30), 27 x 27, digital Artikel-Nr. 03085394-xx, 1 Stück
– BE-Sensor für 12-Segment C&P Kopf Artikel-Nr. 00118021-xx, 1 Stück
– Pipette, Typ 706/906 Vectra Keramik Artikel-Nr. 00345031-xx, 12 Stück
– Montagesatz BE-Kamera SST28/29 DLM2 Artikel-Nr. 03023819-xx, 1 Stück
6.15 Einkopf-Konfiguration am D1i-Automaten
Zur Konfiguration des SIPLACE D1i-Automaten mit nur einem Bestückkopf bieten wir folgende Er-
weiterungssätze an:
Artikel-Nr. 00119862-xx Erweiterungssatz P&P für D1i Single
Artikel-Nr. 00119863-xx Erweiterungssatz C&P6 für D1i Single
Artikel-Nr. 00119864-xx Erweiterungssatz C&P12 für D1i Single
Die Erweiterungssätze enthalten Servoverstärker für die Kopfachsen und den Kabelsatz.
