6 Stationserweiterungen Betriebsanleitung SIPLACE D1i/D2i
6.16 Vakuumpumpe Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
302
6.16 Vakuumpumpe
Artikel-Nr. 00119017-xx Vakuumpumpe D4i/D2i/D1i
Artikel-Nr. 00119899-xx Anschluss-Kit Vakuumpumpe D1i
Artikel-Nr. 00119900-xx Anschluss-Kit Vakuumpumpe D2i
Jeder Collect&Place Kopf verfügt über einen eigenen Vakuumerzeuger, der den Halte- und Be-
stückkreis mit dem notwendigen Vakuum versorgt. Der Vakuumerzeuger arbeitet nach dem Ven-
turi-Prinzip.
Der Druckluftverbrauch des D2i-Automaten beträgt 485 Nl/min. Das bedeutet, dass die Druckluft-
versorgung dementsprechend dimensioniert sein muss. Reicht die Kapazität beim Betreiber vor
Ort nicht aus, würden hohe Investitionskosten anfallen. Aus diesem Grunde bieten wir Ihnen eine
Vakuumpumpe an, um die geforderte Vakuumversorgung zu erzielen.
Weitere Vorteile bei Einsatz der Vakuumpumpe sind:
– Der Druckluftverbrauch des Automaten halbiert sich in etwa.
– Der Eingangsdruck reduziert sich.
– Der Automat lässt sich leicht in bestehende Linien integrieren.
– Die laufenden Betriebskosten sinken je nach Höhe der Energiekosten.
Die Vakuumpumpe ist wartungsfrei und 100% ölfrei. Ihre Kapazität reicht aus, die Haltekreise der
Collect&Place-Köpfe zu versorgen.
Bestückautomat Druckluftverbrauch
a
des Automaten
a) Unter atmosphärischen Normalbedingungen bei 20°C und 1013 hPa
SIPLACE D1i
ohne Vakuumpumpe
mit Vakuumpumpe
345 Nl/min (C&P/P&P)
205 Nl/min (C&P/P&P)
SIPLACE D2i
ohne Vakuumpumpe
mit Vakuumpumpe
485 Nl/min (2 x C&P)
205 Nl/min (2 x C&P)
Betriebsanleitung SIPLACE D1i/D2i 6 Stationserweiterungen
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 6.17 Vision Teach Station
303
6.17 Vision Teach Station
Artikel-Nr. 00119788-xx Vision Teach Station
6

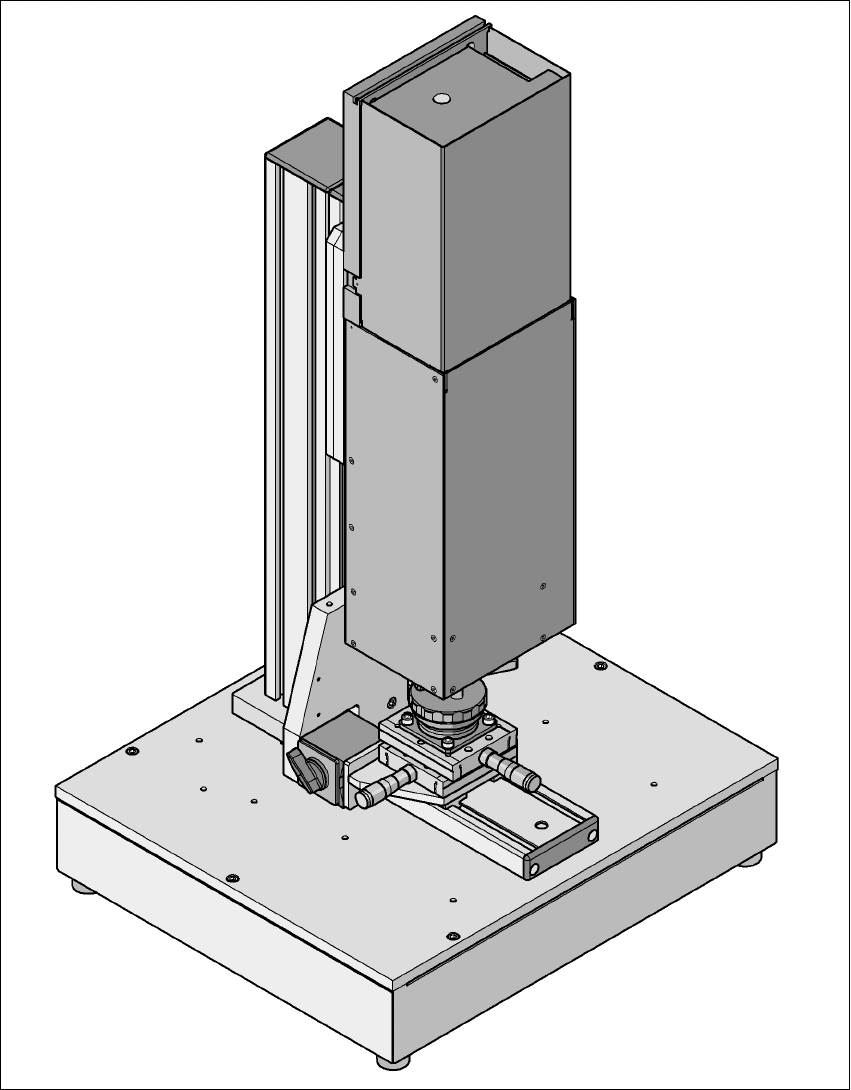

Abb. 6.17 - 1 Vision Teach Station mit BE-Kamera, Typ 36
6 Stationserweiterungen Betriebsanleitung SIPLACE D1i/D2i
6.17 Vision Teach Station Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
304
6.17.1 Beschreibung
Die Vision Teach Station ist ein System zum Erstellen und Testen von Gehäuseformbeschrei-
bungen für Bauelemente, die an SIPLACE-Bestückautomaten verarbeitet werden.
Die Vision Teach Station besteht im Wesentlichen aus folgenden Komponenten:
– Grundmodul mit Elektronik und bis zu zwei BE-Kameras
– Minitower-PC
Betriebssystem WINDOWS XP 6
Bildverarbeitungssoftware SIPLACE -Vision 6
Datenbank-Server SIPLACE Pro 6
Kameraschnittstellen: CAN-Bus-Karte und Kamera-Bus-Karte 6
An der Vision Teach Station lassen sich unabhängig von den Bestückautomaten Beschreibungen
für Gehäuseformen erstellen und testen oder eine Bauelemente-Inspektion durchführen.
Die erstellten Gehäuseformbeschreibungen können Sie in der SIPLACE Pro-Datenbank an der
Vision Teach Station abspeichern und in die SIPLACE Pro-Datenbank des Produktionssystems
transferieren. Zudem haben Sie die Möglichkeit, Vision Bildschirmausdrucke von Bestückauto-
maten in die Vision Teach Station zu laden und hier zu analysieren. Lediglich Mehrfachmes-
sungen von Bauelementen sind noch am Bestückautomaten durchzuführen.
6.17.2 Vorteile
Der große Vorteil dieses Offline-Systems besteht darin, dass es völlig unabhängig von den Pro-
duktionssystemen ist und für das Erstellen und Testen von Gehäuseformbeschreibungen keine
Ressourcen der Produktionssysteme mehr herangezogen werden müssen. So kommt es nicht
länger zu Produktivitätsverlusten durch das Beschreiben und Testen von Gehäuseformen. Auch
die Einführungszeiten für neue Produkte lassen sich mit diesem unabhängigen System erheblich
reduzieren.
