2.2.2 Warnschilder für die Linearantriebe
Abb. 2.2 - 3 Warnschild W202 für die Y-Linearantriebe
Pos. W202, Artikel-Nr. 03009341-01
2
Pos. W202 in Abb. 2.2 - 3, Artikel-Nr. 03009341-01 (Anzahl pro Automat: 4)
2 Betriebssicherheit Betriebsanleitung SIPLACE D1i/D2i
2.2 Warnschilder Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
46
WARNUNG 2
Starke Permanentmagnetfelder innerhalb des Automaten!
GEFAHR 2
Lebensgefahr für Personen mit aktiven Implantaten (z. B. Herzschrittmacher, Insulinpumpen,
Defibrillatoren).
2
WARNUNG
Quetschgefahr für Personen mit passiven metallischen Implantaten (z.B. Platten, Schrauben).
Bei geöffneten Schutzhauben nicht in die Maschine greifen oder beugen.
Keine metallischen Gegenstände in den Gefahrenbereich bringen.
2.2.3 Warnschilder an Gurtschneidgerät und Gurtabfallrutsche
2
Pos. W205 in den Abb. 2.2 - 5 und 2.2 - 4, Artikel-Nr. 03009344-01
WARNUNG 2
Wenn Sie Arbeiten am Gurtschneidgerät durchführen wollen, so trennen Sie den Automaten von
der Netz- und Druckluftversorgung.
Warten Sie so lange, bis der Betriebsdruck auf 0 MPa abgesunken ist.
Tragen Sie feste Schutzhandschuhe bei Arbeiten am Gurtschneidgerät.
2
2
2
2
2
2
2
2
SCHNEIDGEFAHR!
Auch bei ausgeschalteter Maschine besteht Schneid-
gefahr
Betriebsanleitung SIPLACE D1i/D2i 2 Betriebssicherheit
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 2.2 Warnschilder
47
2.2.3.1 Warnschild W205 am Querträger des Gurtschneidgeräts
2

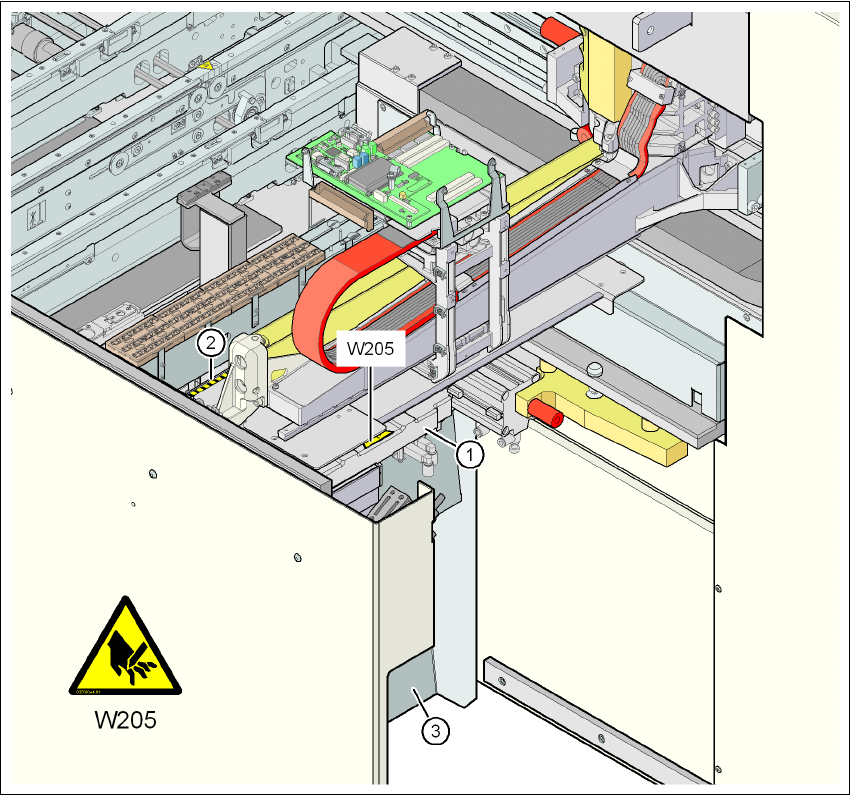

Abb. 2.2 - 4 Warnschild W205 am Querträger des Gurtschneidgeräts
(1) Gurtschneidgerät
(2) Leergurtleitkanal
(3) Gurtabfallrutsche
Pos. W205, Artikel-Nr. 03009344-01 an den Querträgern (Anzahl pro Automat: 2)
