Betriebsanleitung SIPLACE D1i/D2i 2 Betriebssicherheit Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 2.2 Warnschilder 55 2.2.8 W arnschild am CEKON-Stecker 2 Pos. W 21 1 in Abb. 2.2 - 12 (Anzahl pro Automat: 1) 2 Abb.…
2 Betriebssicherheit Betriebsanleitung SIPLACE D1i/D2i
2.2 Warnschilder Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
54
2.2.7 Warnschild an den NOT-HALT-Tastern
2
Pos. W209 in Abb. 2.2 - 11, Artikel-Nr. 03009349-01 (Anzahl pro Automat: 2)
2

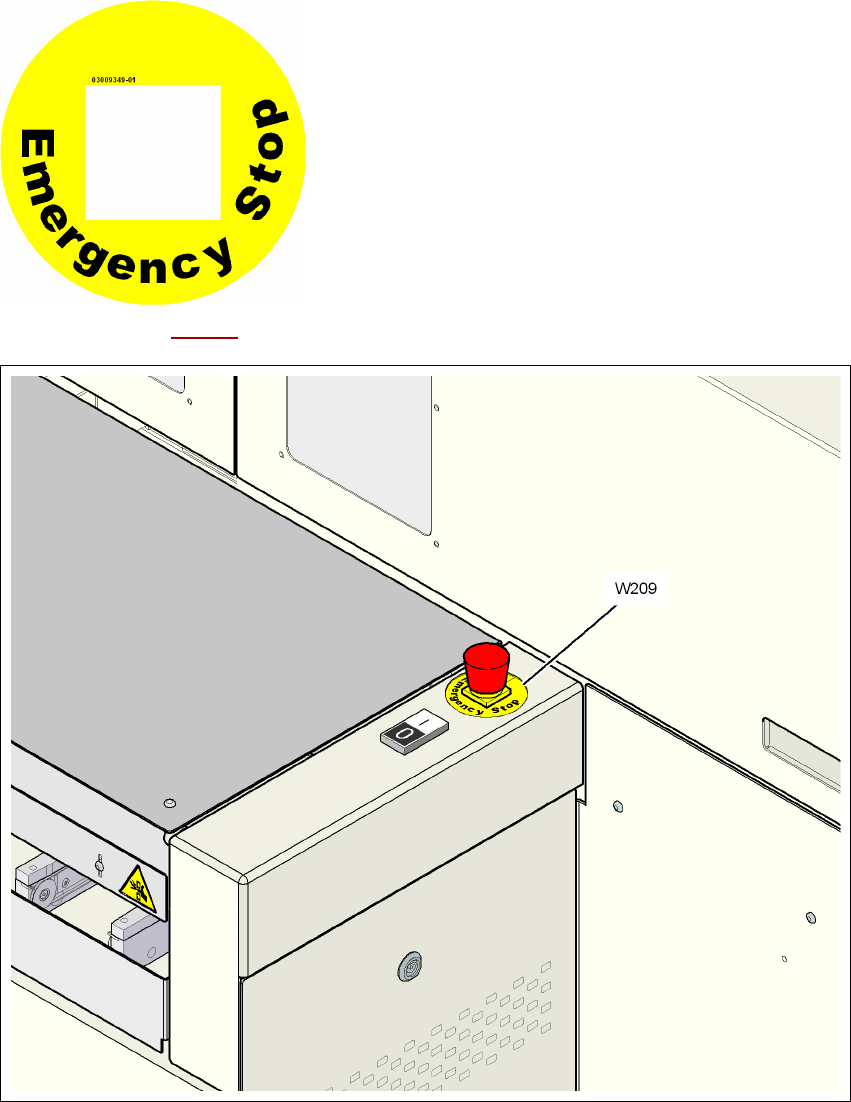

Abb. 2.2 - 11 Warnschild W209 an den NOT-HALT-Tastern
Pos. W209, Artikel-Nr. 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Für die Länder Australien, Kanada, Mexiko und
USA wird statt des gelben Rings an den NOT-
HALT-Tastern das Warnschild W209 auf den
Anbausatz geklebt.
Betriebsanleitung SIPLACE D1i/D2i 2 Betriebssicherheit
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 2.2 Warnschilder
55
2.2.8 Warnschild am CEKON-Stecker
2
Pos. W 211 in Abb. 2.2 - 12 (Anzahl pro Automat: 1)
2
Abb. 2.2 - 12 Warnschild W211 am CEKON-Stecker
Pos. W211, Artikel-Nr. 03009351-01
2
RESTSPANNUNG!
Nach Trennen des Netzsteckers vom Versorgungsnetz 30 s warten, bis sich
die Restspannungen abgebaut haben.
NAFTA-Region: Hazardous Voltage
Residual power at plug prongs and wire ends will cause death or serious in-
jury. Avoid contact with power plug and/or wire ends for 30 seconds
2 Betriebssicherheit Betriebsanleitung SIPLACE D1i/D2i
2.3 Laserklassifizierung Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012
56
2.3 Laserklassifizierung
2.3.1 Laserklasse 1
2.3.1.1 Klassifizierung der Gesamtmaschine
2
HINWEIS: 2
Baugruppen der Laserklasse 1 und 1M werden nicht gekennzeichnet.
2.3.1.2 Klassifizierung der Kamerasysteme
2
2.3.2 Laserklasse 1M
Nicht direkt mit optischen Instrumenten betrachten!
2
2
Alle eingebauten Kamerasysteme und die betriebsbereite Ge-
samtmaschine sind Laserklasse 1 zugeordnet.
Die Laserklassen werden nach DIN EN 60825-1:2001 ermittelt.
2
Folgende Kamerasysteme sind Laserklasse 1 zugeordnet:
– LP-Kamera, Typ 34, digital
– BE-Kameras für den SIPLACE Pick&Place Kopf:
– BE-Kamera stationär P&P, Typ 36, 32 x 32, digital
– BE-Kamera stationär P&P, Typ 33, 55 x 45, digital
– BE-Kamera stationär, P&P, Typ 25, 16 x 16, digital
2
Folgende Kamerasysteme sind Laserklasse 1M zugeordnet:
– BE-Kamera C&P, Typ 28, 18 x 18 am 12-Segment Collect&Place Kopf
– BE-Kamera C&P, Typ 30, 27 x 27 am 6/12-Segment Collect&Place Kopf
